Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 285 -
C.3 Как выбрать подходящий двигатель
Стандартный асинхронный двигатель
При работе ПЧ со стандартным 3-х фазным асинхронным двигателем следует иметь ввиду
следующие особенности:
1. При питании стандартного трехфазного асинхронного двигателя от преобразователя
частоты потери в двигателе меньше, чем при его непосредственном питании от сети
переменного тока. За счет снижения реактивной составляющей тока.
2. При работе стандартного асинхронного двигателя
на скорости ниже номинальной
(особенно с моментом близким к номинальному) возможен перегрев двигателя из-за
уменьшения охлаждения за счет снижения скорости обдува собственным
вентилятором. Возможное решение проблемы – применение внешнего независимого
вентилятора.
3. Стандартный асинхронный двигатель может обеспечить длительный максимальный
(из условий теплового режима) момент только на номинальной частоте вращения,
поэтому
, при снижении скорости вращения необходимо уменьшать нагрузку на валу
двигателя.

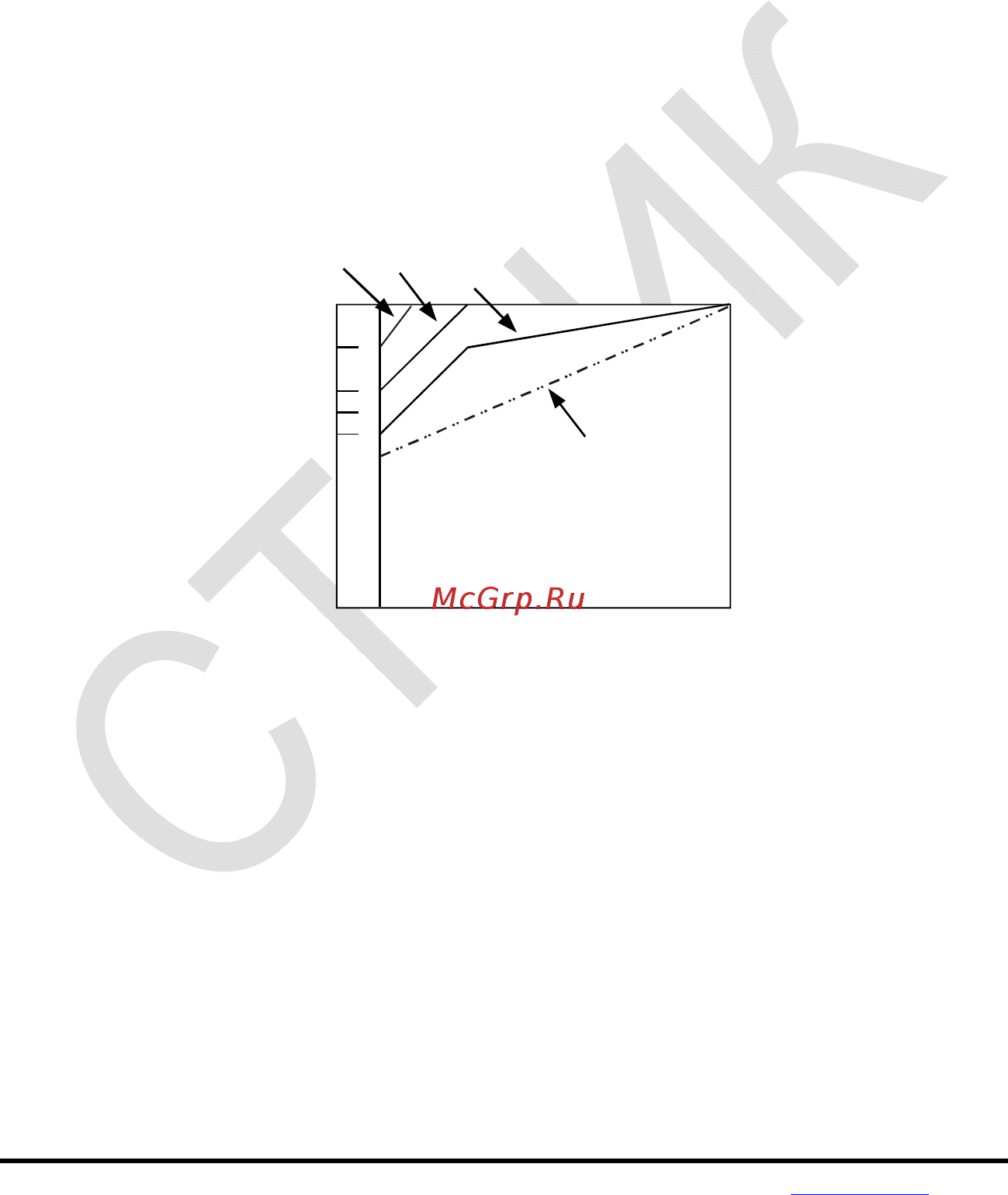

4. Допустимые нагрузки для стандартного асинхронного двигателя:
3 6 20 60
100
82
70
60
50
0
60%
40%
25%
Момент (%)
д
лительная
работа
Частота (Гц)
Циклограмма
д
лительности нагрузки
5. Для обеспечения длительных номинальных моментов при низких скоростях вращения
следует использовать специальные двигатели (возможно успешное применение
стандартных двигателей с номинальными частотами 750, 1000, 1500 об/мин) или
двигателей завышенной мощности.
6. При использовании стандартного двигателя (например, рассчитанного на питание от
сети 50Гц) на больших частотах, которые обеспечивает ПЧ, следует учитывать
ограничения связанные с
ресурсом подшипников и повышенной вибрации из-за
остаточного дисбаланса ротора и исполнительного механизма.
7. В связи с использованием в ПЧ высокой несущей частоты ШИМ обратите внимание
на следующие факторы:
Резонансная механическая вибрация: используйте
антивибрационные резиновые демпферы на оборудовании.
Дисбаланс ротора двигателя: особенно при работе на скоростях
выше номинальной.
Избегайте работы на резонансных частотах настройкой в
параметрах частот пропуска.
8. Вентилятор двигателя будет сильнее шуметь на скоростях выше номинальной.
