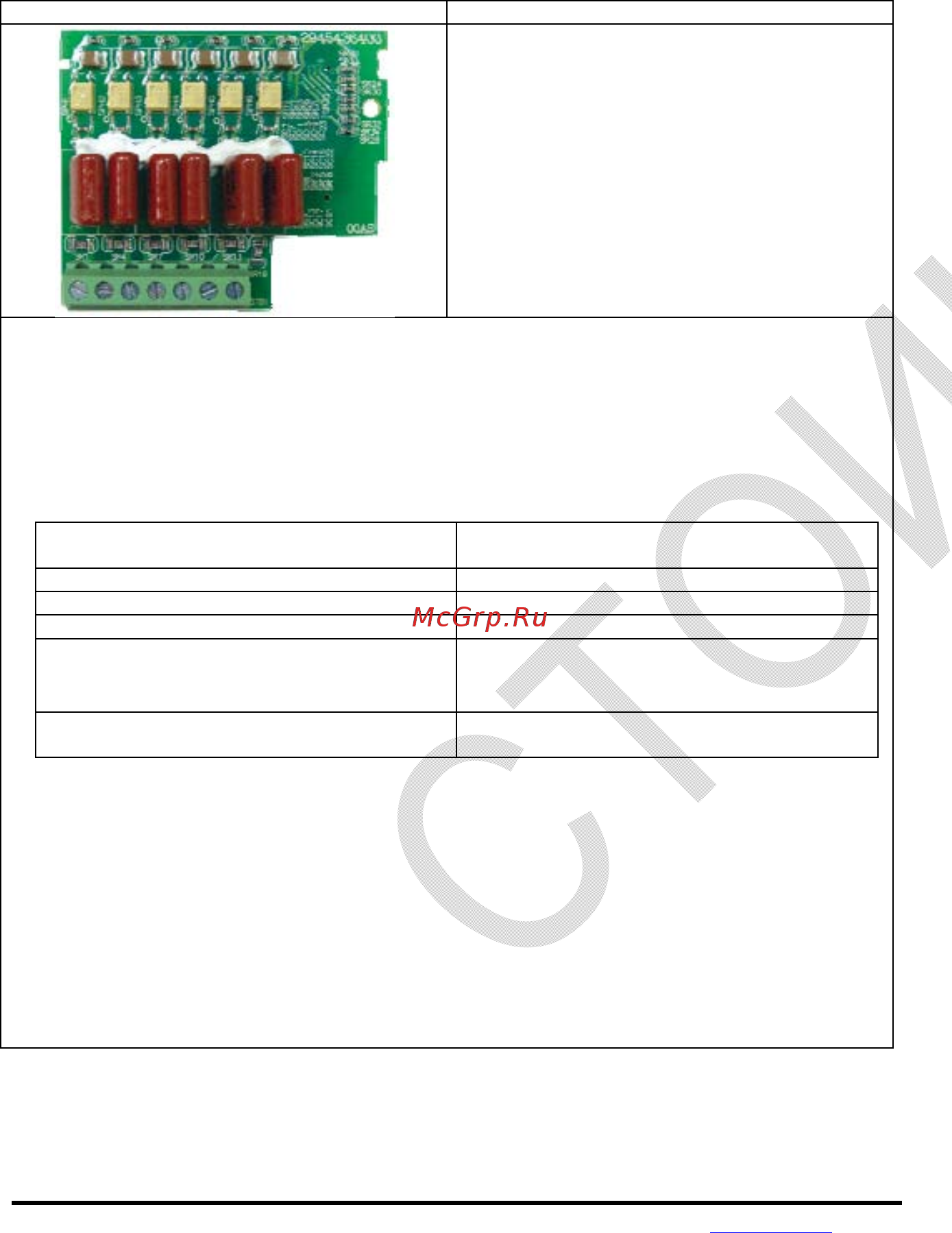

B.9.5 Плата дискретных входов

EME- D611A Шесть дискретных входов

Кол-во входов: 6 шт.

Входное напряжение 100~130 В перем.

тока/8.125 мА

Частота вх. тока: 57~63 Гц

Входное полное сопротивление: 16 кОм

Время отклика: ВКЛ.: 5 мс; ВЫКЛ.: 15 мс

 Момент затяжки винтов: 2 кг-см (макс.)

 Сечение провода: 16~24 AWG

 Перед установкой платы на преобразователь частоты (ПЧ) убедитесь, что на него не подано

напряжение питания. После установки платы расширения в ПЧ подайте на него напряжение

питания (при этом плата, если она установлена правильно, будет обнаружена

автоматически) и произведите настройку параметров

группы 11. Если нет установленных

плат расширения, то ПЧ будет иметь группы параметров 0 ~ 10. Более подробно см. главу 5

настоящего руководства.

 Условия эксплуатации

Рабочая температура -10ºC ... +50ºC (без выпадения конденсата

или инея)

Температура хранения -20ºC ... +60ºC

Относительная влажность до 90% (без выпадения конденсата)

Высота установки До 1000 м над уровнем моря

Вибрация

10 Гц ≦ f ≦ 57 Гц Амплитуда:0.075 мм

57 Гц ≦ f ≦ 150 Гц Ускорение: 1G

(в соответствии с IEC 60068-2-6)

Окружающая среда Применение внутри помещения, без

наличия пыли и агрессивных сред

 Характеристики вх/вых:

Дискретные входы MI7~MI9: ВКЛ.: ток вкл. 4 мA (мин.) ... 16 мA (макс.); ВЫКЛ.: ток утечки

менее 10 мкА

Дискретные выходы MO2~MO4: макс. 48VDC, 50 мA

 Предупреждения:

- Рекомендуется использовать экранированные провода с заземлением экрана.

- Концы проводов должны быть облужены или иметь кабельные наконечники.

- Прокладывайте сигнальные провода отдельно от силовых кабелей (моторных, питания

т.п.) на расстоянии не менее 15 см. Пересечение сигнальных и силовых кабелей проводите

под прямым углом.

- Эксплуатируйте ПЧ с платой расширения только в соответствии с тех. требованиями

производителя.
