Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 46 -

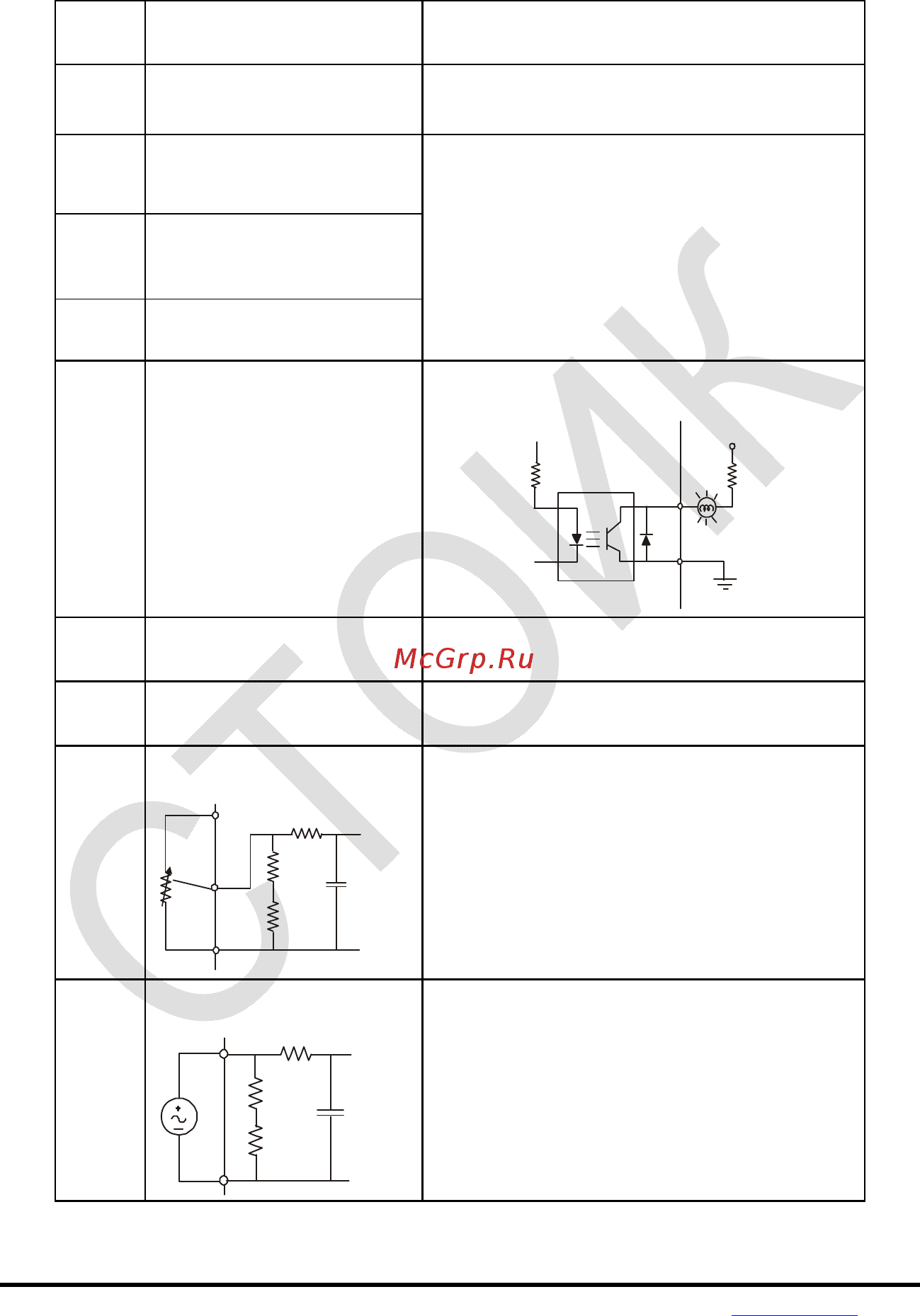

Обозна-
чение
Назначение
Заводская установка (NPN-режим)
ВКЛ: вход замкнут на DCM
DCM
Нулевой потенциал
внутреннего источника
питания
Используется в качестве "общего"
дискретных входов для NPN режима.
RA
Многофункциональный
релейный выход (N.O.)
Резистивная нагрузка:
5A(N.O.)/3A(N.C.) 240VAC
5A(N.O.)/3A(N.C.) 24VDC
Индуктивная нагрузка:
1.5A(N.O.)/0.5A(N.C.) 240VAC
1.5A(N.O.)/0.5A(N.C.) 24VDC
См. Pr.03.00 для программирования
релейного выхода.
RB
Многофункциональный
релейный выход (N.C.)
RC "Общий" релейного выхода
MO1
Многофункциональный
транзисторный выход 1
Макс. 48 В постоянного тока, 50 мA
См. Pr.03.01 для программирования
MO1-DCM
Mo1
MCM
Max: 48Vdc
50mA
внутр.схема
MCM
"Общий" транзисторного
выхода
"Общий" транзисторного выхода
+10V
Источник питания
потенциометра задания
+10В постоянного тока, 3мА
AVI
Аналоговый вход сигнала
напряжения
ACM
AVI
+10V
внутр. схема
AVI схема
Импеданс: 47kΩ
Разрешение: 10 бит
Диапазон: 0 ~ 10VDC =
0 ~ Макс. выходная частота
(Pr.01.00)
Выбор: Pr.02.00, Pr.02.09, Pr.10.00
Настройка: Pr.04.14 ~ Pr.04.17
ACI
Аналоговый вход токового
сигнала
ACM
ACI
внутр. схема
ACI схема
Импеданс: 250Ω
Разрешение: 10 бит
Диапазон: 4 ~ 20мА =
0 ~ Макс. выходная частота
(Pr.01.00)
Выбор: Pr.02.00, Pr.02.09, Pr.10.00
Настройка: Pr.04.18 ~ Pr.04.21
