Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 47 -
Обозна-
чение
Назначение
Заводская установка (NPN-режим)
ВКЛ: вход замкнут на DCM
AFM
Аналоговый выход
AFM
ACM
0~10V
вольтметр
Max. 2mA
ACM схема
внутр. схема
0 ... 10В, 2мА
Импеданс: 20kΩ
Выходной ток: 2мА макс.
Разрешение: 8 бит
Диапазон: 0 ~ 10VDC
Функция: Pr.03.03 - Pr.03.04
ACM "Общий" аналоговых цепей Общий для AVI, ACI, AFM
Подключение управляющих клемм рекомендуется выполнять гибкими экранированными
кабелями с многожильными проводниками. Рекомендуемое сечение проводников: 0.75 мм
2
.
Аналоговые входные клемм (AVI, ACI, ACM)
Аналоговые входные сигналы чувствительны к влиянию электромагнитных помех. Для
них следует использовать кабель типа экранированная витая пара, как можно более
короткий (<20м), с правильно выполненным заземлением. При этом каждый из сигналов
подключать отдельной экранированной парой. Не рекомендуется использовать один
общий провод для разных сигналов. Аналоговые и цифровые сигналы следует
подключать отдельными экранированными кабелями.

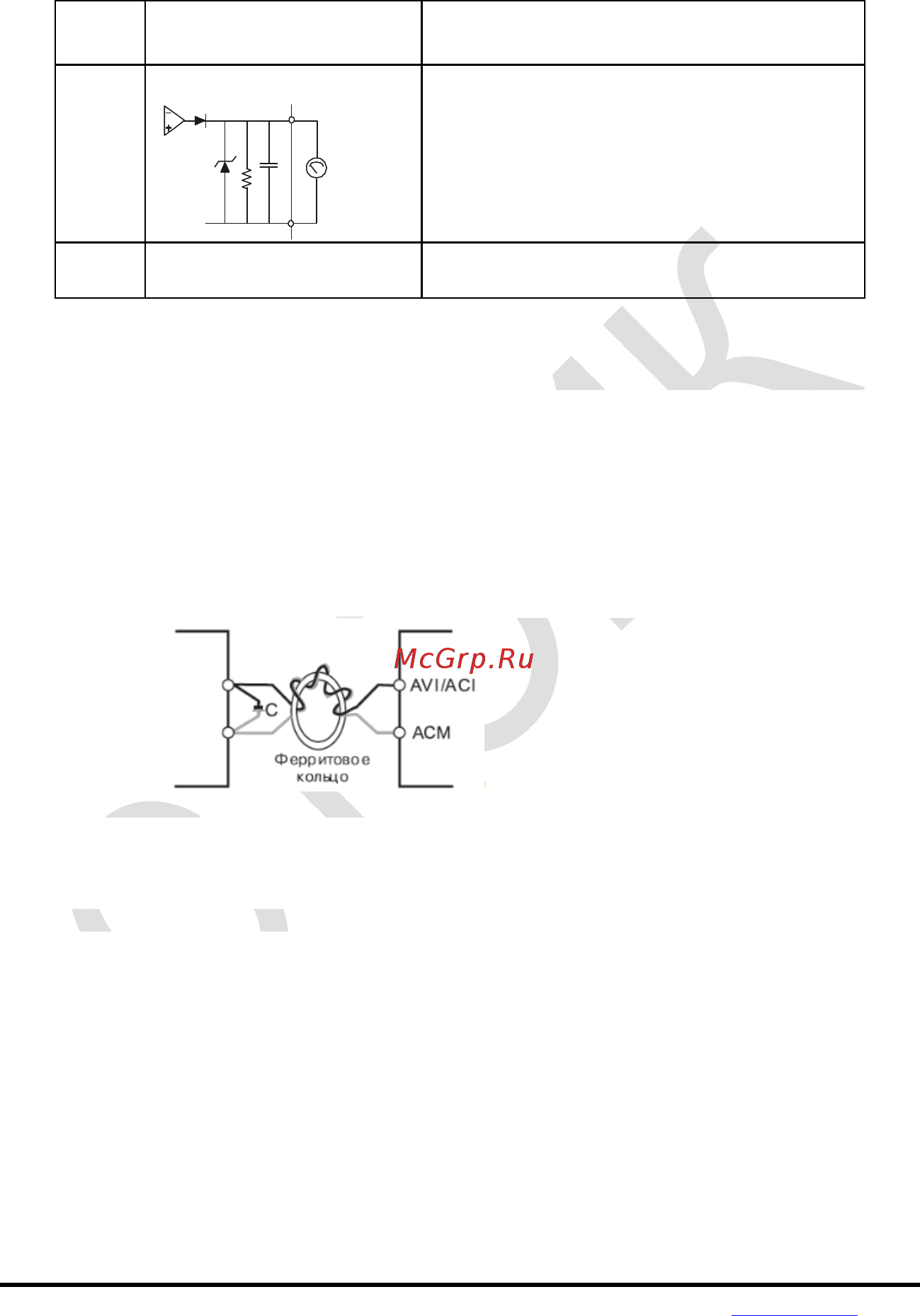

Если помехи имеют индуктивный характер, может оказаться полезным подключение
экрана к клемме ACM. Если входные аналоговые сигналы подвержены влиянию помех от
электропривода переменного тока, используйте конденсатор (0.1мкФ и выше) и
ферритовое кольцо, как показано на рисунке:
сделайте 3 или более витков
Дискретные входы (MI1~MI6, DCM)
При использовании для подключения к дискретным входам реле и переключателей с
механическими контактами, используйте только высококачественные коммутационные
изделия, исключающие дребезг контактов.
Дискретные входы рекомендуется подключать экранированными витыми парами.
Дискретные выходы (MO1, MCM)
Соблюдайте правильную полярность при подключении дискретных выходов.
Когда к дискретному выходу подключена катушка реле или контактора, используйте
обратный диод, включенный параллельно катушке.
Дискретные выходы рекомендуется подключать экранированными витыми парами.
Общие замечания по монтажу
Прокладывайте управляющие кабели отдельно и как можно дальше от силовых кабелей
или под углом примерно 90° к силовым проводам.
Транзисторные и релейные выходы допускается подключать одним кабелем с
дискретными входами при условии, что напряжение сигнала не превышает 48 В.
Запрещается подключать сигналы с напряжением до 24 В постоянного тока и 110/220 В
переменного тока с помощью одного кабеля.
