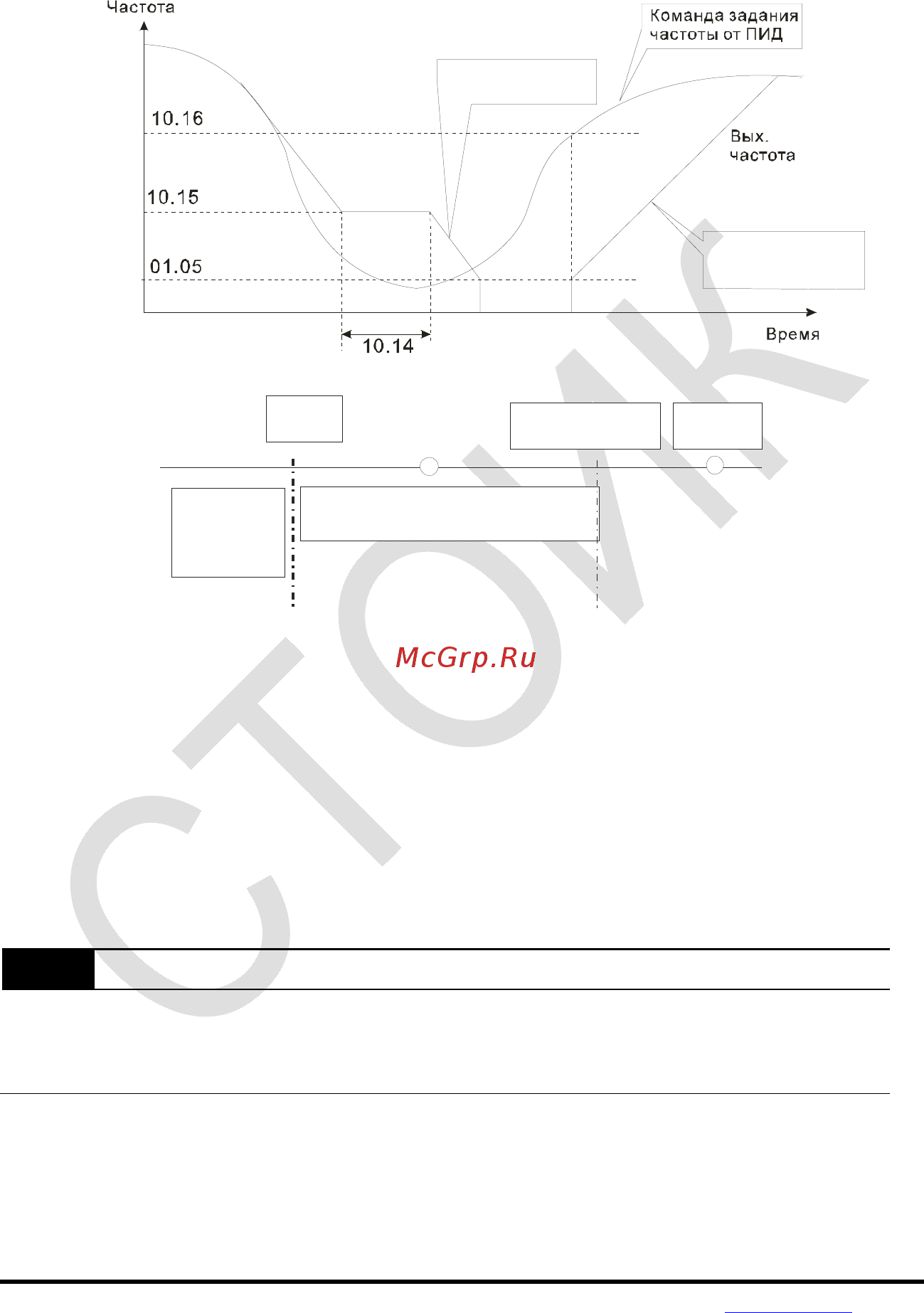

Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 188 -
Огран. времени
торможения
Огран. времени
разгона
Fmin
Fsleep
Fcmd=0
Fout = 0
нижняя граница
вых. частоты
Fmin<Fsleep<
нижняя граница
вых. частоты
Когда выходная частота
частоты спящего режима и время > времени входа в спящий
режим, произойдет вход привода в спящий режим.
Когда мин. вых. частота ≦ команды задания частоты PID≦ нижнего предела вых. частоты
и спящий режим разрешен (вых. частота
частоты спящего режима и время > времени
входа в спящий режим), вых. частота будет = 0 (в спящем режиме). Если спящий режим
запрещен, вых. частота = нижнему пределу вых. частоты.
Когда команда задания частоты PID < мин. вых частоты и спящий режим разрешен (вых.
частота
частоты спящего режима и время > времени входа в спящий режим), вых.
частота =0 (в спящем режиме).
Если вых. частота
частоты спящего режима, но время < времени входа в спящий
режим, заданная частота = нижнему пределу вых. частоты. Если спящий режим запрещен,
вых. частота =0.
10.17
Минимальная выходная частота при ПИД-регулировании
Завод. значение: 0
Значения: 0 Определяется ПИД-регулятором
1 Определяется Pr.01-05
В параметре определяется минимальная выходная частота при ПИД-регулировании.
