Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 14 -

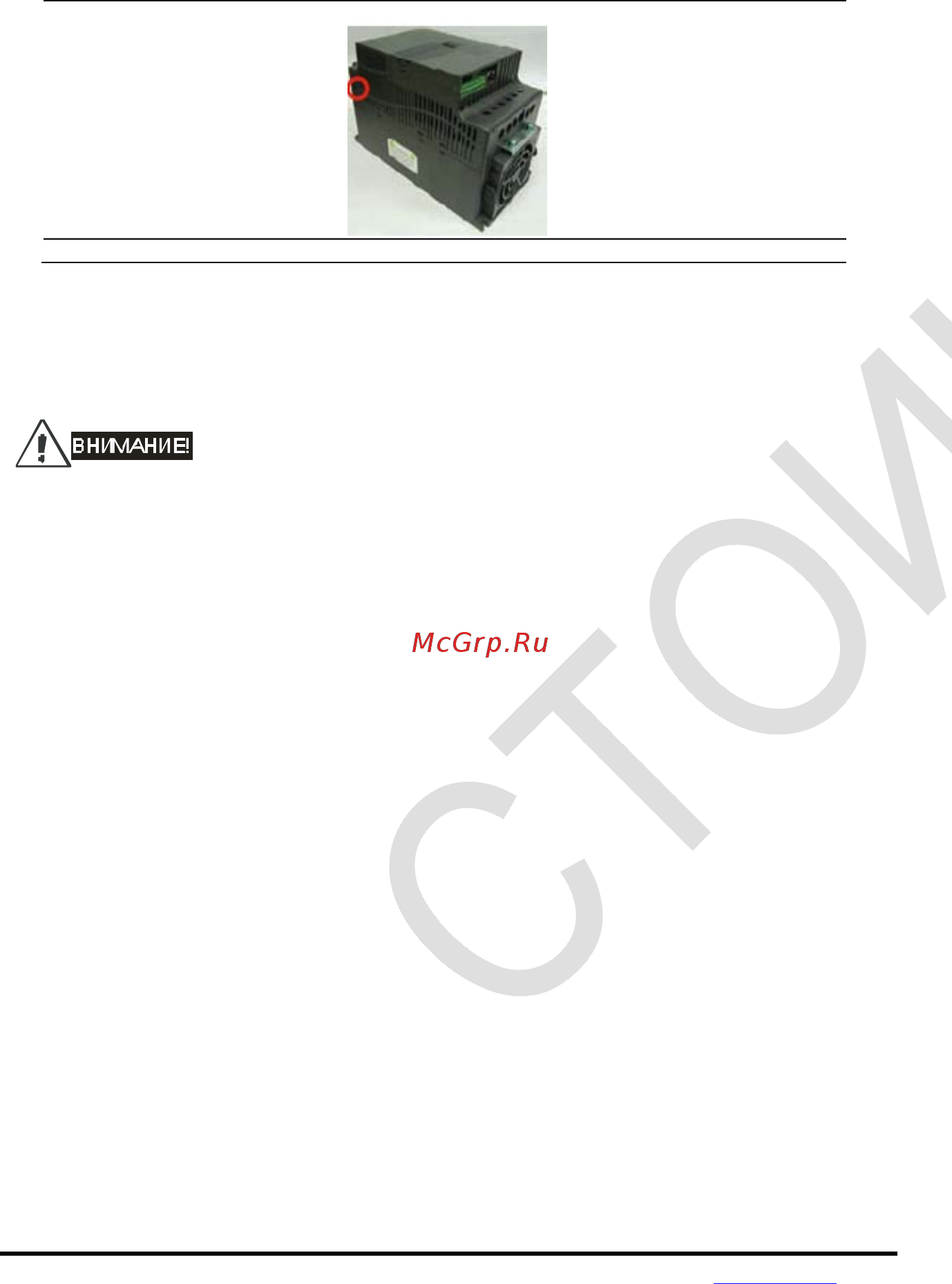

Типоразмер C: выше предупреждающей наклейки
Типоразмер D: около входных терминалов (R, S, T)
Эксплуатация в сети с изолированной нейтралью:
Если ПЧ используется с незаземленным источником питания (IT), необходимо отключить
внутренний фильтр электромагнитных помех с помощью RFI-переключателя. RFI-переключатель
отключает емкости фильтра от "земли" для предотвращения повреждения схемы (согласно с IEC
61800-3) и снижает токи утечки на "землю".
DANGER!
1. Нельзя изменять положение RFI-переключателя при поданном на ПЧ напряжении питания.
Снимите напряжение питания с ПЧ перед отключением/включением внутреннего фильтра
электромагнитных помех.
2. Рекомендуется оставить в приводе внутренний РЧ-фильтр, если нет специальных причин
для его снятия, т.к. он снижает излучение радиопомех в сеть силового питания и позволяет
выполнить
требования по электромагнитной совместимости.
3. Не отключайте внутренний РЧ-фильтр в сетях с заземленной нейтралью.
4. Всегда отключайте внутренний РЧ-фильтр в сетях с изолированной нейтралью, а так же
при большом сопротивлении заземления (более 30 Ом) и при эксплуатации ПЧ в
транспорте. Иначе ПЧ может быть поврежден.
