Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 103 -
01.13
01.12
01.21

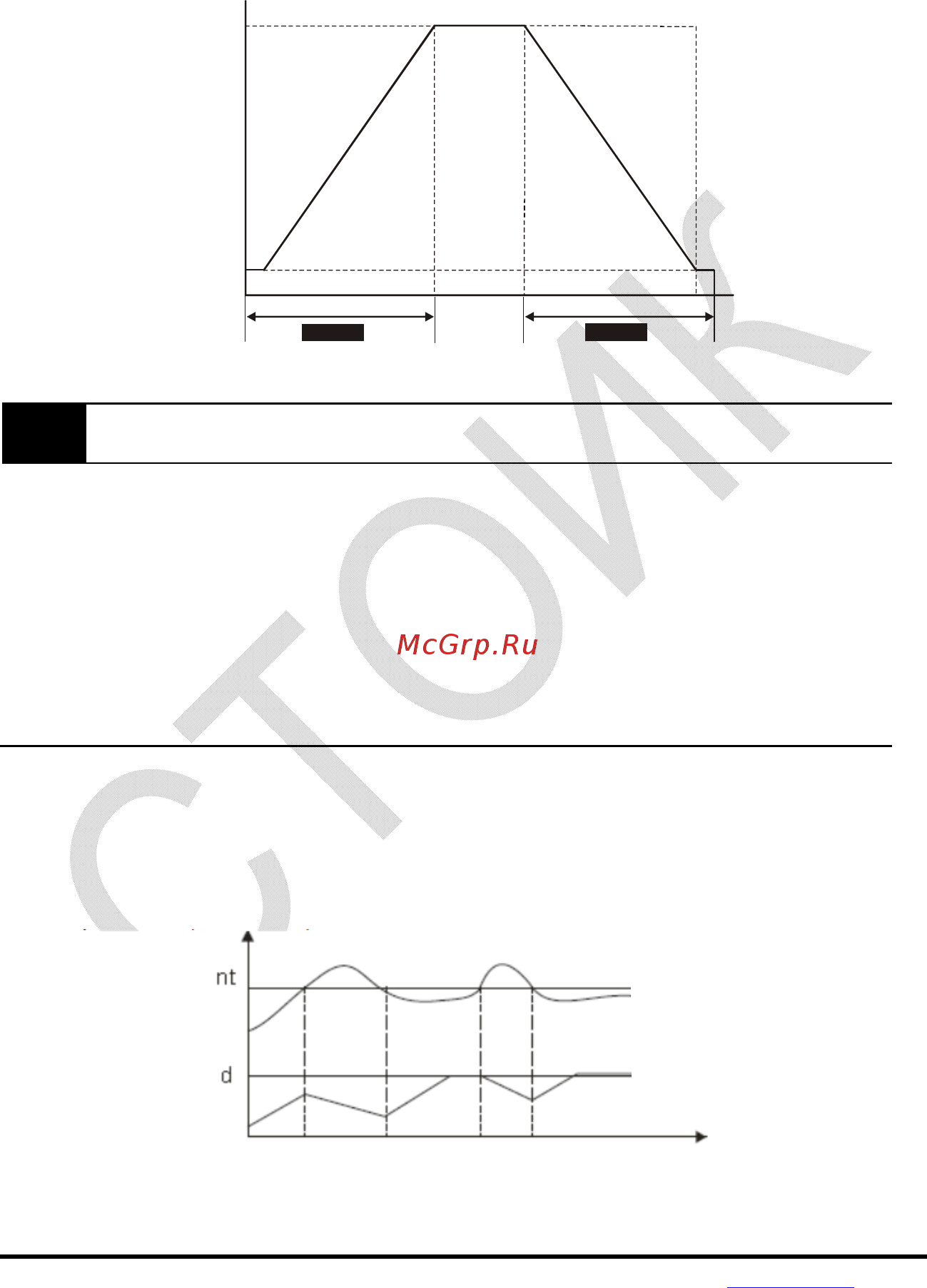

Выходная частота
Время
Время разгона JOG
Время замедленияJOG
Фактическое время разгона/замедления для частотыJOG-
01.15
JOG-
частота
Мин. вых.
частота
01.05
0 Hz
01.14
01.16
Выбор режима разгона/замедления (линейное время разгона/замедления
определяется параметрами 01.09, 01.10)
Завод. значение: 0
Значения: 0 Линейный разгон и замедление
1 Автоматический разгон, линейное замедление
2 Линейный разгон, автоматическое замедление
3 Автоматический разгон и замедление (время определяется
нагрузкой)
4 Автоматический разгон и замедление (мин. время определяется
заданным временем разгона/замедления)
5 Линейный разгон с контролем тока и линейное замедление
6 Линейный разгон с контролем тока и автоматическое замедление
При автоматическом определении времени разгона или замедления преобразователь
будет выбирать самый быстрый темп разгона или замедления, при котором еще не будет
срабатывать защита по току или перенапряжению в звене DC.
При Pr.01-16 = 4 время разгона/замедления также будет зависеть от нагрузки, но оно не
будет меньше соответствующих значений параметров Pr.01.09 ~Pr.01.12.
При Pr.01-16 = 5 и
6 будет работать функция токоограничения, и разгон будет
автоматически приостанавливаться при превышении током установленного уровня
ограничения (см. Pr.06-01).
Автоматический разгон/замедление позволяет снизить вибрацию и удары в течение
разгона/замедления двигателя, а также обойтись без сложных расчетов времени
разгона/замедления, а зачастую и без тормозных резисторов.
Уровень
ограничения тока
Выходной ток
Заданная частота
Выходная частота
