06.01
Токоограничение при разгоне
Дискретность: 1
Значения: 20 - 250%
0: Функция запрещена
Завод. значение: 170
Значение 100% устанавливает уровень, равный номинальному току преобразователя.
В течение разгона выходной ток ПЧ может возрасти выше значения, установленного
параметром Pr.06.01, из-за слишком быстрого разгона или большого момента нагрузки на
двигателе. Если при разгоне двигателя выходной ток превысит заданное этим
параметром значение, то выходная частота ПЧ перестанет увеличиваться до тех
пор, пока

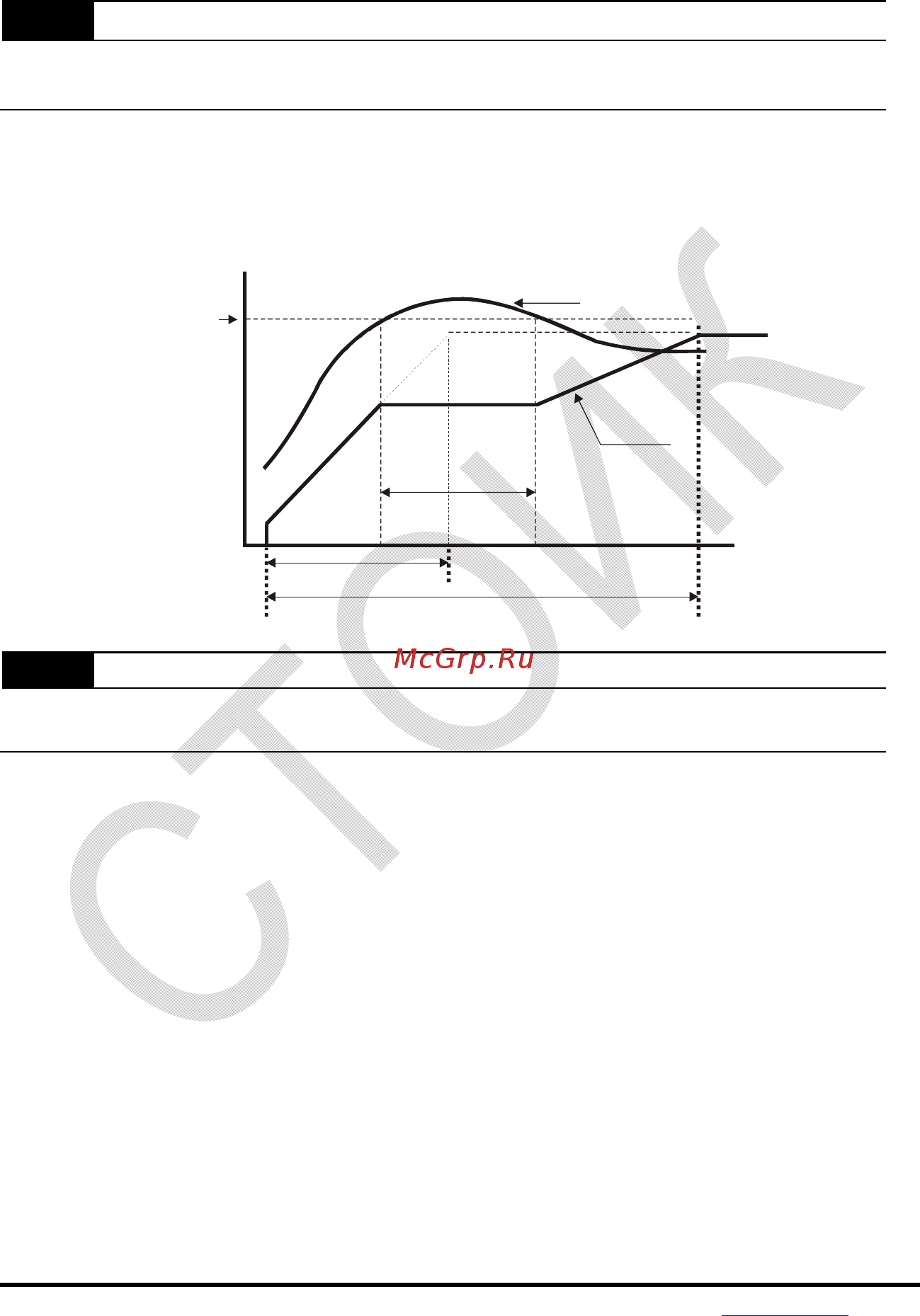

ток не снизится, а затем процесс разгона возобновиться. См. рисунок, приведенный ниже.
06.01
Уровень
токо
ограничения
-
Выходная
частота
Задержка разгона
Выходной ток
время
Заданная
частота
Заданное время разгона
Фактическое время разгона
06.02
Токоограничение в установившемся режиме
Дискретность: 1
Значения: 20 - 250%
0: Функция запрещена
Завод. значение: 170
Значение 100% устанавливает уровень равный номинальному току преобразователя.
Если при работе в установившемся режиме выходной ток ПЧ превысит значение,
установленное этим параметром, выходная частота будет уменьшаться до того момента,
пока ток не станет меньше Pr.06.02. После чего, выходная частота будет доведена до
заданного значения. См. рисунок, приведенный ниже.
