Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 273 -

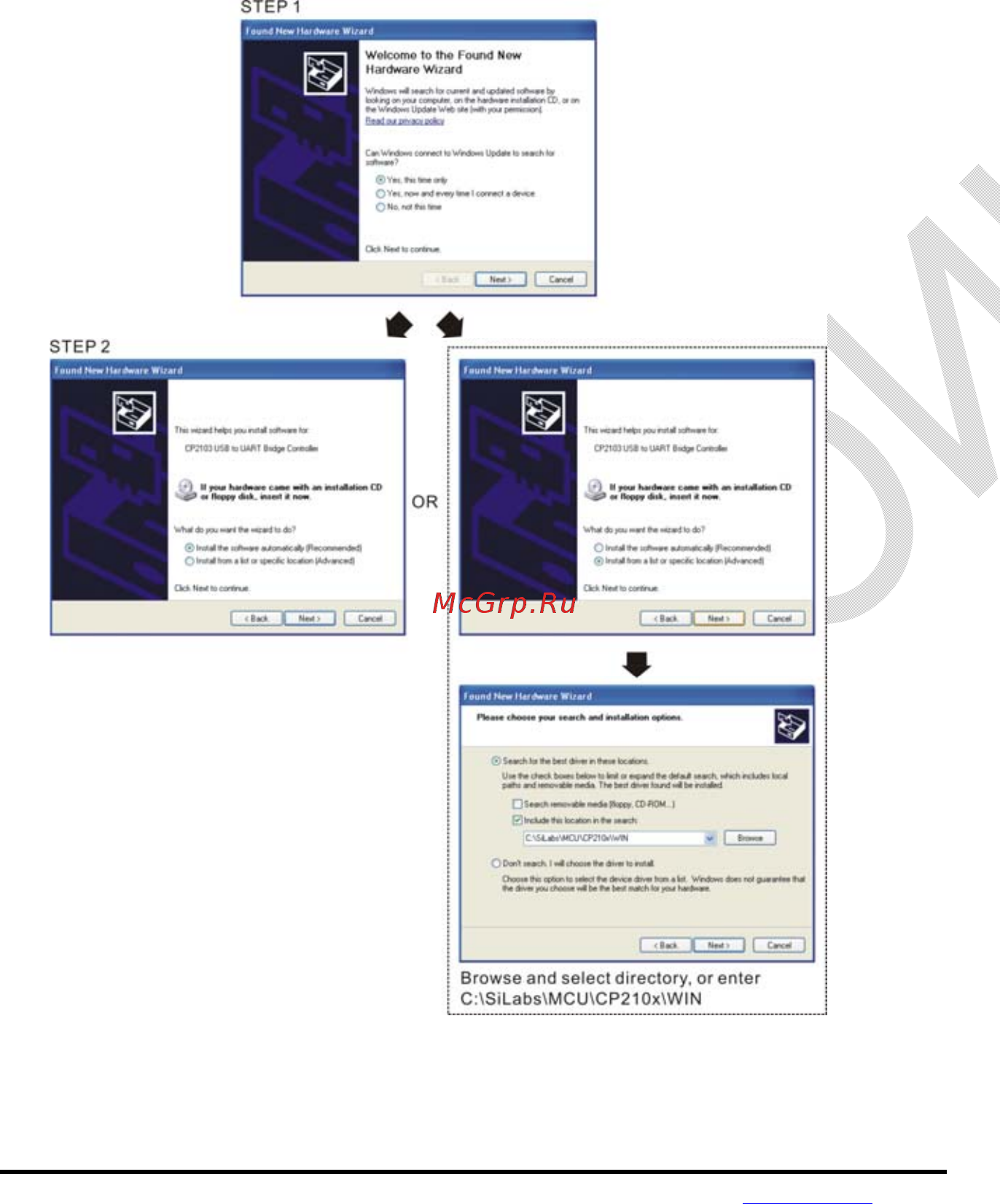

B.10.6.2 4. Установка драйвера
Подключите IFD6500 к ПК и установите драйвер согласно приведенной
инструкции. Индикация работы конвертера:
1. Горит зеленый светодиод - устройство включено.
2. Мигает оранжевый светодиод - идет процесс передачи данных.
