Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 316 -
Команда "параллельный нормально-открытый контакт Х1" создает параллельную логическую
связь с контактом Х0 и служит для выполнения операции логического сложения. Если хотя бы на
одном из входов Х0 или Х1 будет "1", тогда и на выходе Y1 будет состояние "1".
Мнемоника Функция
ORI Параллельный нормально-закрытый контакт (ИЛИ-НЕ)
Операнд
X0~X17 Y0~Y17 M0~M159 T0~15 C0~C7 D0~D29 --
--
Описание:
Команда ORI используется в качестве параллельного нормально-закрытого контакта для
программирования логической операции ИЛИ-НЕ. Команда представляет логическую операцию и
поэтому не может программироваться в начале цепи. В начале логического выражения
программируются инструкции LD или LDI.
Пример программы:
X0
X1
Y1
LD X1
ORI X1
OUT Y1

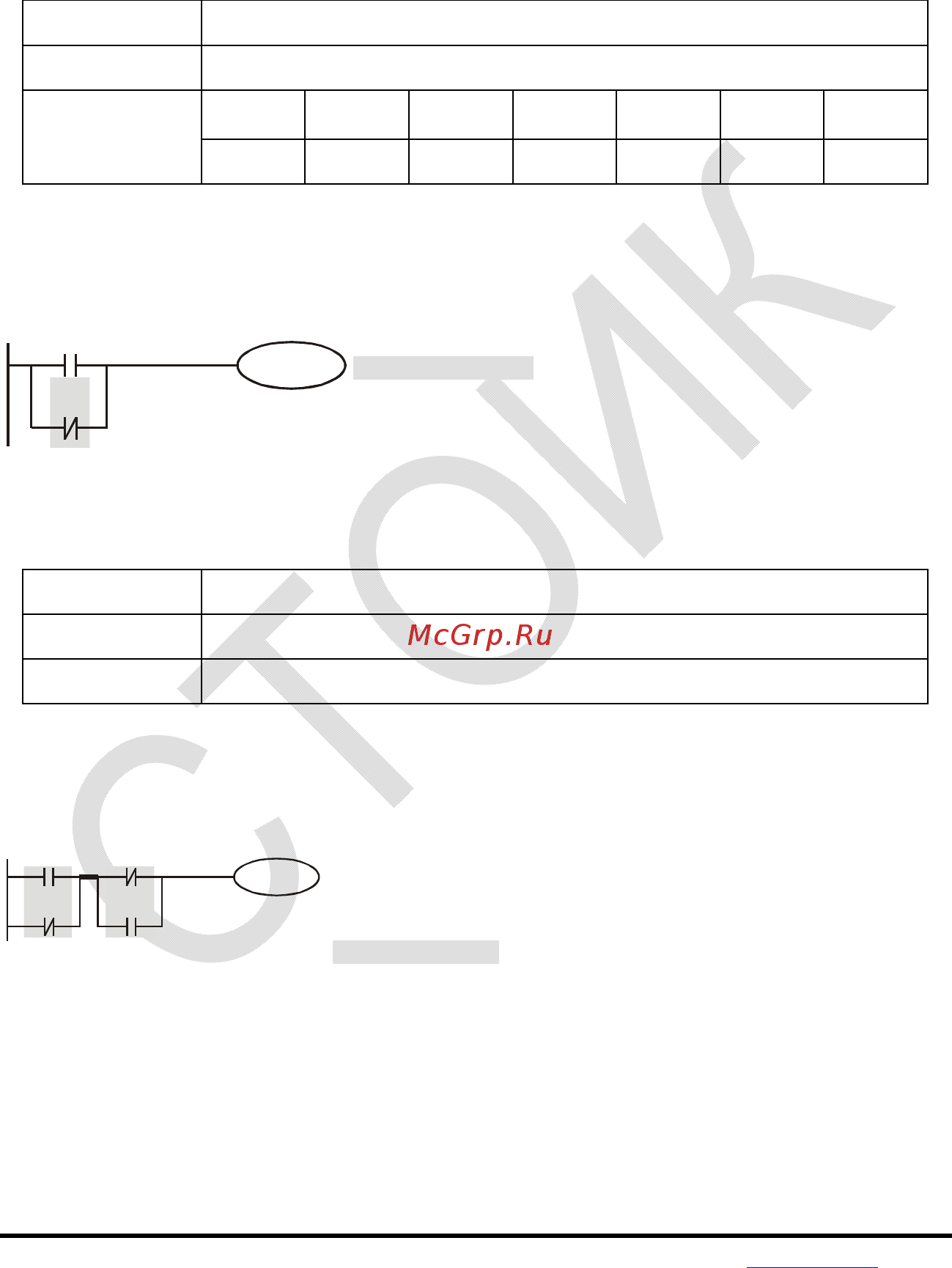

Команда "параллельный нормально-закрытый контакт Х1" создает параллельную логическую
связь с контактом Х0 и служит для выполнения логической операции ИЛИ-НЕ. Если на входе Х0
будет "1" или на входе Х1 будет "0" (одно или оба условия одновременно), тогда на выходе Y1
будет состояние "1".
Мнемоника Функция
ANB «И» блок: последовательное включение параллельных блоков
Операнд нет
Описание:
Команда ANB используется для последовательного соединения цепочек из двух параллельных
контактов. Отдельные блоки, параллельно включенных элементов, заносятся в программу
раздельно. Чтобы эти блоки соединить последовательно, после каждого блока программируется
ANB инструкция.
Пример программы:
X0
X2
Y1
X1
X3
ANB
Block A Block B
LD X0
ORI X2
LDI X1
OR X3
ANB
OUT Y1
Команда ANB создает последовательную логическую связь между двумя логическими блоками
(Block A и Block B).
