Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 337 -
Для автоматического счета, Установите заданное значение счетчика с помощью команды DHSCS
и включите M1028=On. Контакт C235 замкнется, когда текущее значение = заданному значению.
Для сброса счетчика C235, используйте M1029=ON.
Используйте команды для подсчета импульсов со срабатыванием по переднему или заднему
фронту (LDP / LDF). При использовании обычных контактов возможно ошибочное значение счёта.
В регистре D1044 выбирается один из трех режимов
счета.

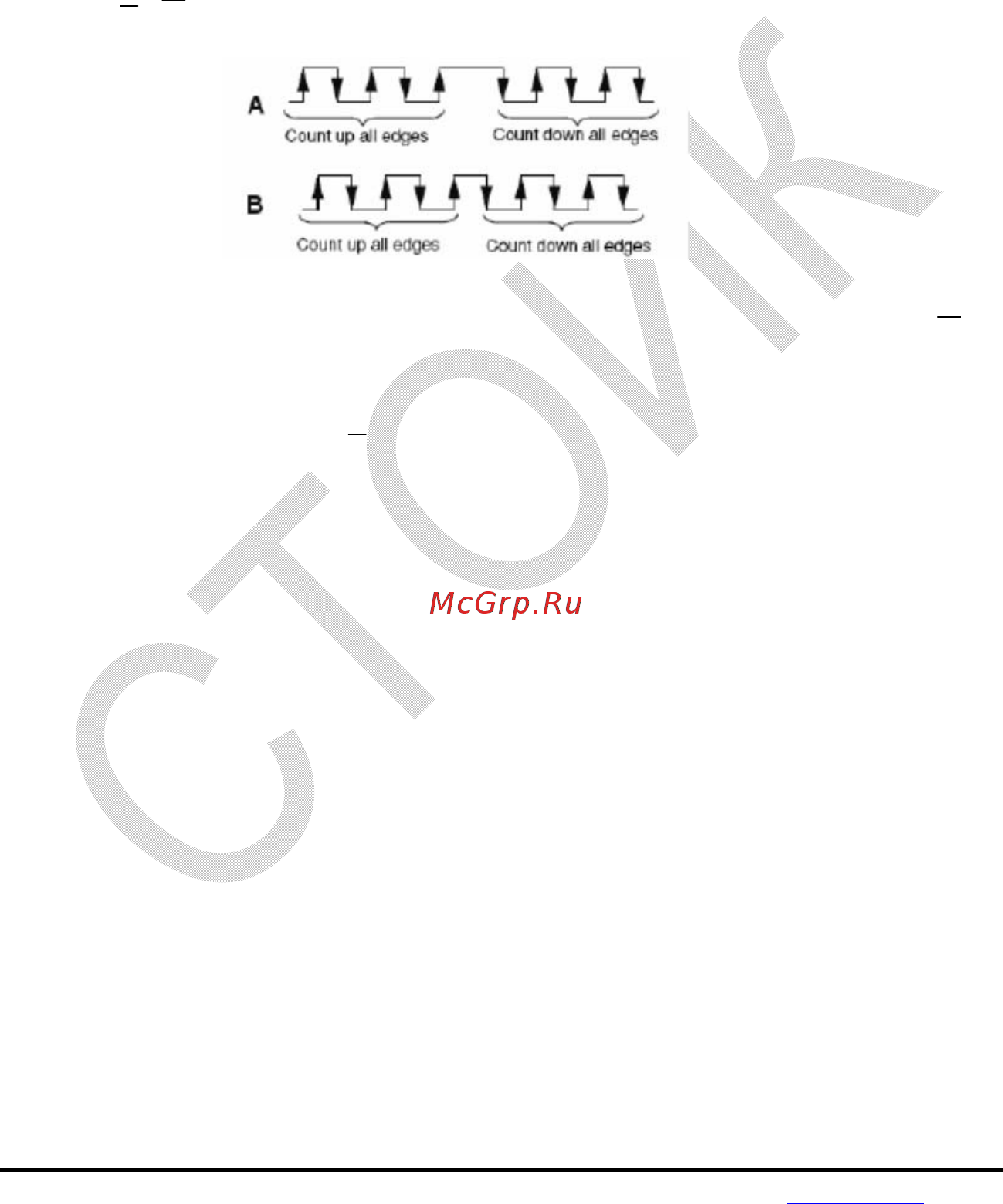

1. A-B фазный режим (D1044 = 0): при использовании 2-х фазного датчика импульсов со
сдвигом сигналов А и В на 90
0
. Датчик импульсов должен быть подключен к клеммам
A
,
B
и GND.
2. Импульсы + сигнал направления (D1044 = 1): по входу A идут счетные импульсы, а по
B сигнал, определяющий направления счета (инкрементирование или
декрементирование). Датчик импульсов должен быть подключен к клеммам
A
,
B
и
GND.
3. Импульсы + флаг направления (D1044 = 2) : по входу идут счетные импульсы, а
направление счета определяется флагом M1030. Датчик импульсов должен быть
подключен к клеммам
A
, и GND.
Пример программы:
1. При установке реле М100 = 1 выбирается режим счета А, В импульсов, для М101=1
выбирается режим счета импульс + направление, для М102 = 1 режим счета импульс
+ флаг направление.
2. Реле М1030 используется для установки направления счета.
3. При изменении сигнала реле М0 с выключенного на включенное состояние
(OFF→ON) происходит выполнение команды
сравнения высокоскоростного счётчика
DHSCS. При изменении значения счётчика С235 от Н2 на Н3 или от Н4 на Н3 , реле
М3 буде включено.
4. При включении реле М1 (OFF→ON) происходит выполнение команды сравнения
высокоскоростного счётчика DHSCS. При изменении значения счётчика С235 от
Н1004F на Н10050 или от Н10051 на Н10050 , реле М2 буде
включено.
5. Реле М1028 разрешает (М1028 = 1) или запрещает (М1028 = 0) функцию работы
высокоскоростного счётчика. Реле М1018 используется для запуска функции счёта
(М1018 = 1)
6. Регистр D1025 представляет младшее слово значения, регистр D1026 представляет
старшее слово значения 32-х разрядного высокоскоростного счётчика С235.
