Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 53 -

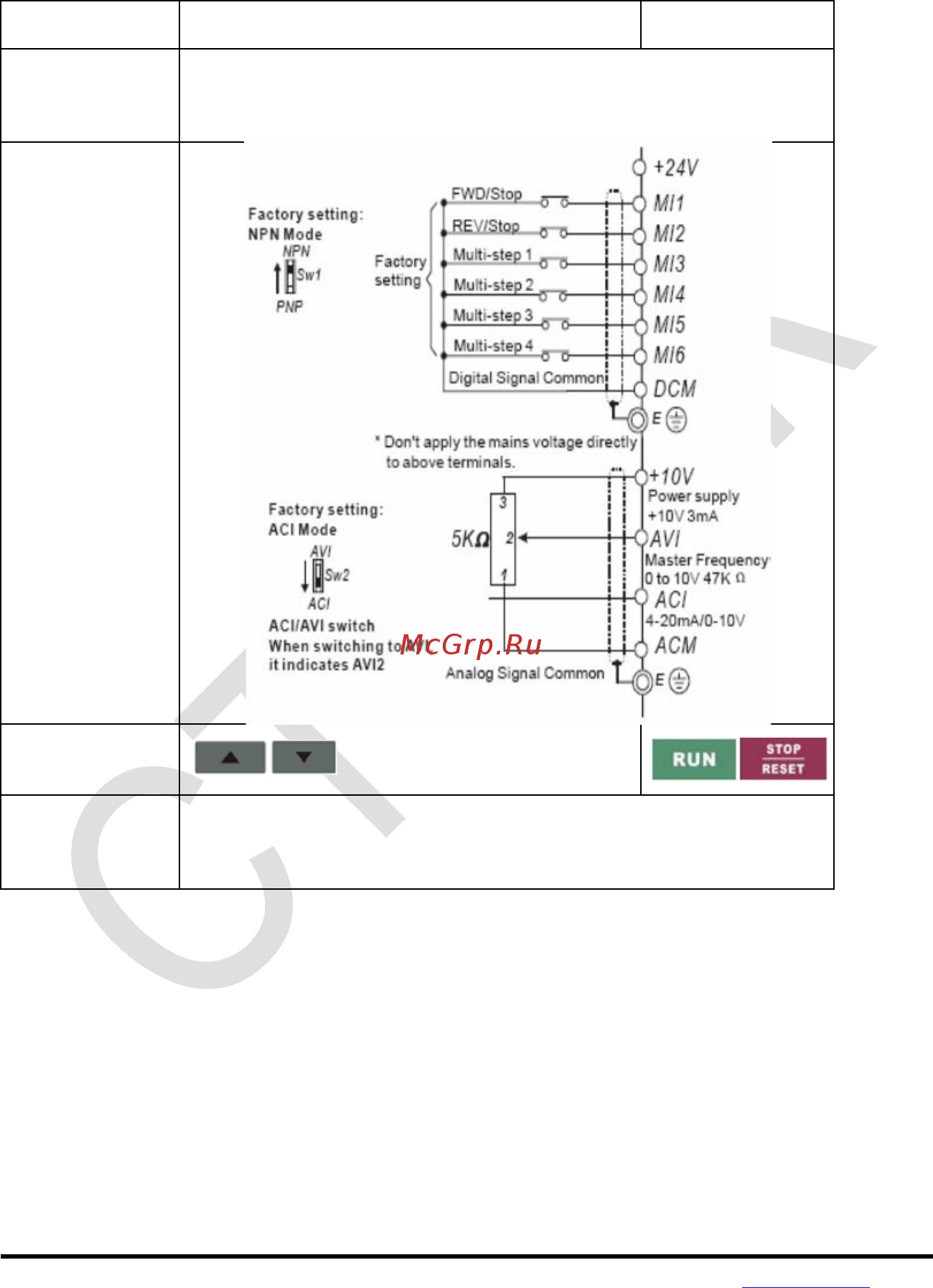

Выберите подходящий для вас метод управления электроприводом, руководствуясь
нижеприведенной таблицей.
Метод
управления
Источник задания частоты вращения
Источник команд
управления
Управление
через комм. порт
Компьютер (с конвертером интерфейса VFD-USB01 или IFD8500),
программируемый логический контроллер или универсальный
пульт управления PU-06. См. описание коммуникационных адресов
2000 и 2001 в группе параметров 9.
Внешнее
управление
(заводская
установка)
Управление с
пульта
KPE-
LE02
или встроенный потенциометр
Комбинированное
управление
Возможны различные варианты комбинирования внешнего
управление и управления с пульта: например, можно задавать
частоту внешним потенциометром, а пуск/стоп осуществлять с
пульта, и т.д.
Основной параметр, отвечающий за выбор источника задания частоты: Pr.02-00.
Основной параметр, отвечающий за выбор источника команд управления приводом: Pr.02-01.
