Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 98 -
00.12
Базовое напряжение при сбросе на заводские установки для 50Гц
Завод. значение: 0
Значения: 0 230/400 В
1 220/380 В
Группа 1: Основные параметры
01.00
Максимальная выходная частота (Fmax)
Дискретность: 0.01
Значения: 50.00 - 599.00 Гц Завод. значение: 60.00

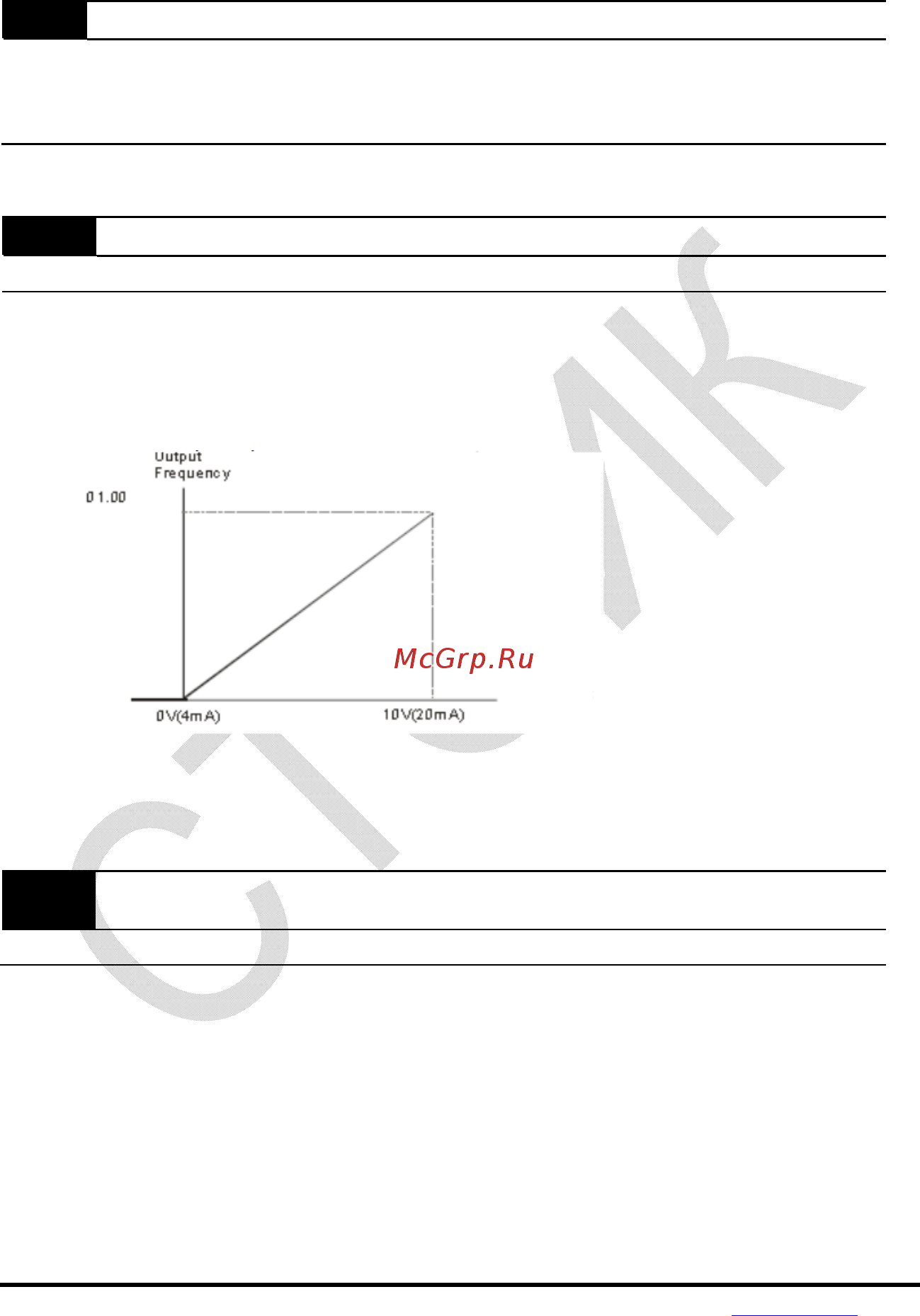

Этот параметр определяет максимальную выходную частоту ПЧ – ограничение
регулировки частоты сверху. Все входные аналоговые сигналы (0 … 10В, 4 … 20мА)
масштабируются так, чтобы соответствовать диапазону выходной частоты ПЧ, т.е. 10В
или 20мА будет соответствовать значение, равное Fmax.
При работе функции компенсации скольжения (параметр 07.03) в режиме V/f (параметр
00.10=0) возможно превышение значения данного параметра
Связанные параметры: 00.10, 04.12, 04.14, 04.16, 04.18, 04.19, 04.21, 04.23, 07.03
Примечание: Здесь и далее по тексту под заводскими значениями понимаются те
значения параметров, к которым вернется преобразователь, если установить значение
параметра 00-02 равным 10 (т.е. сбросить настройки пользователя). На входном контроле
преобразователей у Поставщика некоторые значения параметров изменяются – то есть
проводится адаптация преобразователя для эксплуатации в
Российских условиях.
01.01
Частота максимального напряжения (Fbase)
(номинальная частота двигателя)
Дискретность: 0.01
Значения: 0.10 - 599.00 Гц Завод. значение: 60.00
Значение должно быть установлено равным номинальной частоте двигателя, указанной на
его заводской табличке. Частота при максимальном напряжении определяет отношение
V/f. Например, если номинальное напряжение двигателя равно 380 В, а значение данного
параметра установлено равным 50 Гц, то это отношение равно 380/50 = 7,6. Для
промежуточных значений (Pr.01.03 и 01.04) это отношение должно быть таким же или
меньше.
Если в какой-то точке характеристики это отношение будет больше 7,6, то
возможно насыщение магнитопровода двигателя, что может привести к отказам и/или
выходу из строя преобразователя и двигателя, если меньше - возможно снижение
момента на валу двигателя.
Макс.
выходная
частота
Входной
аналоговый
сигнал
