19
Deutsch
BETRIEB
Kraftstoff (Abb. 8)
WARNUNG
○ Die Kettensäge ist mit einem Zweitaktmotor ausgestattet. Sie
muss daher mit Kraftstoff -Ölgemisch betrieben werden. Beim
Handhaben von und Auftanken mit Kraftstoff ist stets für gute
Belüftung zu sorgen.
○ Kraftstoff ist stark entfl ammbar und kann bei Einatmen oder
Hautkontakt schwere Verletzungen verursachen. Kraftstoff stets
mit der geboteten Umsicht handhaben. Bei der Handhabung
von Kraftstoff in Gebäuden immer auf gute Belüftung achten.
Kraftstoff
○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von
89 oder höher verwenden.
○ Original-Zweitaktöl oder ein fertiges Zweitaktgemisch in einem
Mischungsverhältnis von 25:1 bis 50:1 verwenden. Hierzu die
Anweisungen am Zweitaktölbehälter beachten oder einen einer
von Hitachi autorisierten Service-Werkstatt um Rat fragen.
○ Sollte Original-Zweitaktöl nicht zu beschaff en sein, ein qualitativ
hochwertiges Öl mit Korrosionsschutz-Additiv verwenden, das
laut Beschriftung speziell für luftgekühlte Zweitaktmotoren
geeignet ist (Klassifi kation JASO FC oder ISO EGC). Kein BIA-
oder TCW-Mischöl (für wassergekühlte Zweitakter) verwenden.
○ Unter keinen Umständen Mehrbereichsöl (10 W/30) oder Altöl
verwenden.
○ Kraftstoff und Öl immer in einem separaten sauberen Behälter
mischen.
Zuerst die Hälfte des zu verwendenden Benzins einfüllen.
Dann die ganze Ölmenge. Die Kraftstoff mischung verrühren
(schütteln). Das restliche Benzin hinzufügen.
Die Kraftstoff mischung sorgfältig verrühren (schütteln), bevor sie in
den Tank gefüllt wird.
Auftanken
WARNUNG (Abb. 9)
○ Zum Auftanken immer den Motor ausschalten.
○ Zum Auff üllen mit Kraftstoff den den Kraftstoff tankdeckel (15)
langsam aufdrehen, um einen eventuellen Überdruck im Tank
abzulassen.
○ Den Kraftstoff tankdeckel nach dem Auftanken wieder fest
anziehen.
○ Den Motor des Geräts mindestens 3 m von der Auftankstelle
entfernt starten.
○ Eventuell auf die Kleidung geratenen Kraftstoff sofort mit Seife
auswaschen.
○ Nach dem Auftanken sicherstellen, dass kein Kraftstoff ausläuft.
Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut
säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor
dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen.
Kettenöl (Abb. 9)
Mit Kettenöl auff üllen (16). Stets Öl bester Qualität verwenden. Bei
laufendem Motor wird automatisch Kettenöl gefördert.
HINWEIS
Zum Einfüllen von Kraftstoff (15) oder Kettenöl (16) die
Kettensäge so auf die Seite legen, dass die Tankdeckel oben
sind. (Abb. 9)
EINSTELLUNG DER KETTENÖL-SCHMIERMENGE
Die Schmiermenge wurde im Werk auf maximale Schmierung
voreingestellt, kann jedoch in Übereinstimmung mit den jeweiligen
Einsatzbedingungen reguliert werden.
Drehen Sie die Einstellschraube (17) gegen den Uhrzeigersinn um
das Gemisch fetter einzustellen, im Uhrzeigersinn wird das Gemisch
adgemagert. (Abb. 10)
Funktion der Kettenbremse (Abb. 2, 11)
Die Kettenbremse ist so konzipiert, dass sie in einem Notfall, z. B.
bei einem Rückschlag, die Kette sofort zum Stillstand bringt.
Die Kettenbremse wird durch eine Vorwärtsbewegung des vorderen
Handschutzes ausgelöst. Bei aktivierter Kettenbremse bleibt die
Kette festgestellt, so dass die Motordrehzahl auch bei stärkerem
Drücken des Gashebels nicht zunimmt. Zum Lösen der Bremse den
Kettenbremshebel nach oben ziehen.
Hochjagen des Motors mit aktivierter Kettenbremse verursacht eine
Überhitzung der Kupplung mit eventuellen Folgeschäden.Sollte die
Bremse beim Betrieb ausgelöst werden, ist sofort der Gashebel
freizugeben, um die Motordrehzahl zu senken.

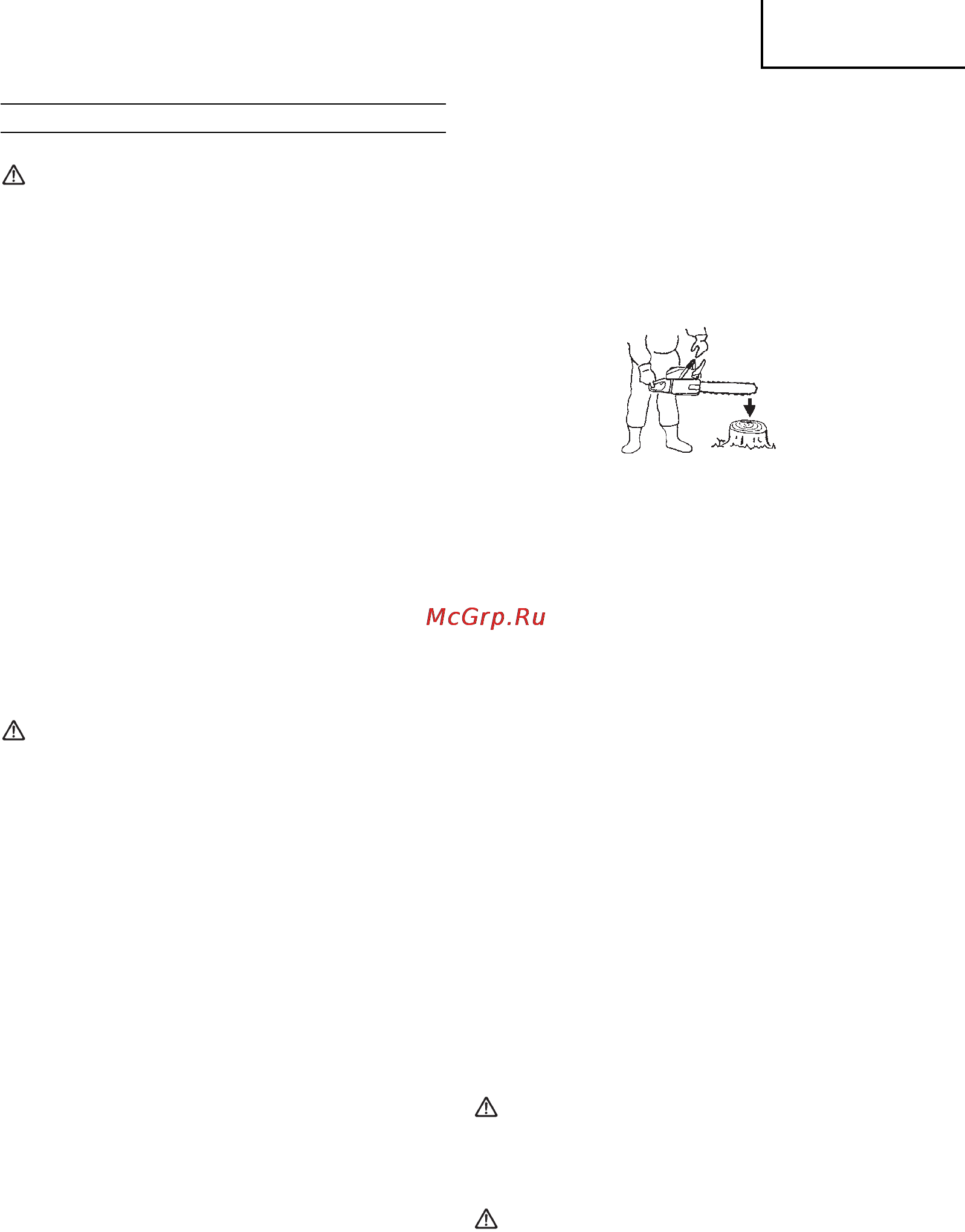

Überprüfung der Aktivierung der Kettenbremse
1) Den Motor ausschalten.
2) Die Kettensäge mit beiden Händen waagrecht und mit der
Schienenspitze über einem Baumstumpf oder einem Stück Holz
halten. Nun den vorderen Griff loslassen, so dass die Spitze
der Schiene aufschlägt, und nachsehen, ob die Kettenbremse
ausgelöst wurde. Die zur Auslösung erforderliche Höhe hängt
von der jeweiligen Schienenlänge ab.
Sollte die Bremse nicht funktionieren, muss sie vom Fachhändler
überprüft und ggf. instand gesetzt werden.
Starten (Abb. 11 – 16)
VORSICHT
Vor dem Starten des Motors sicherstellen, dass die
Kettenbremse eingelegt ist und die Schneidgarnitur keinen
anderen Gegenstand berührt. (Abb. 11)
1. Den Zündschalter (18) auf ON (Start) stellen. (Abb. 12)
*Die Ansaugpumpe (20) mehrmals betätigen, damit Kraftstoff
durch die Pumpe in den Vergaser fl ießt. (Abb. 13)
2. Den Choke-Knopf (19) bis zur Choke-Stellung herausziehen.
(Abb. 13)
Hierbei wird automatisch in Halbgasposition arretiert.
3. Drücken Sie auf das Dkompressionsventil (21).
Gleich nach dem Anlassen des Motors kejrt das Ventil (21)
automatisch zur Originalposition zurück (Abb. 14).
4. Den Griff des Zugstarters gut mit der Hand festhalten, um
Rückschläge zu verhindern, und in kräftiger, schneller
Bewegung ziehen. (Abb. 15)
5. Wenn der Motor hörbar einmal gezündet hat, den Choke-Hebel
(19) wieder ganz hineindrücken. (Abb. 13)
6. Drücken Sie auf das Dekompressionsventil.
7. Danach wieder, wie zuvor beschrieben, in schneller, kräftiger
Bewegung am Zugstarter ziehen. (Abb. 15)
HINWEIS
Sollte der Motor nicht anspringen, Schritte 2 bis 7 wiederholen.
8. Sobald der Motor startet, ziehen Sie einmal kurz die
Drosselklappe (23) mit Drosselsperre (22) und lassen Sie
sie sofort wieder los. (Abb. 16) Halbgasbetrieb ist dann
ausgekuppelt.
Ziehen Sie den vorderen Handschutz (2) zum Vordergriff , um die
Kettenbremse zu lösen.
Geben Sie dem Motor 2-3 Minuten zum Warmlaufen, bevor Sie
ihn belasten.
Drehen Sie den Motor nicht komplett auf, wenn er unbelastet ist,
denn dadurch verkürzt sich die Lebenszeit des Motors.
WARNUNG
Das Gerät nicht mit laufendem Motor an einen anderen Ort
tragen.
Stoppen (Abb. 17)
Die Motordrehzahl verringern und den Zündschalter (18) in
Stoppposition bringen.
WARNUNG
○ Nicht mit ausgestreckten Armen oder über Schulterhöhe sägen!
○ Beim Fällen besondere Vorsicht walten lassen und die Säge
nicht schräg nach oben abgewinkelt oder über Schulterhöhe
verwenden.
000Book_CS51EAP_EE.indb 19000Book_CS51EAP_EE.indb 19 2012/03/19 12:15:512012/03/19 12:15:51
