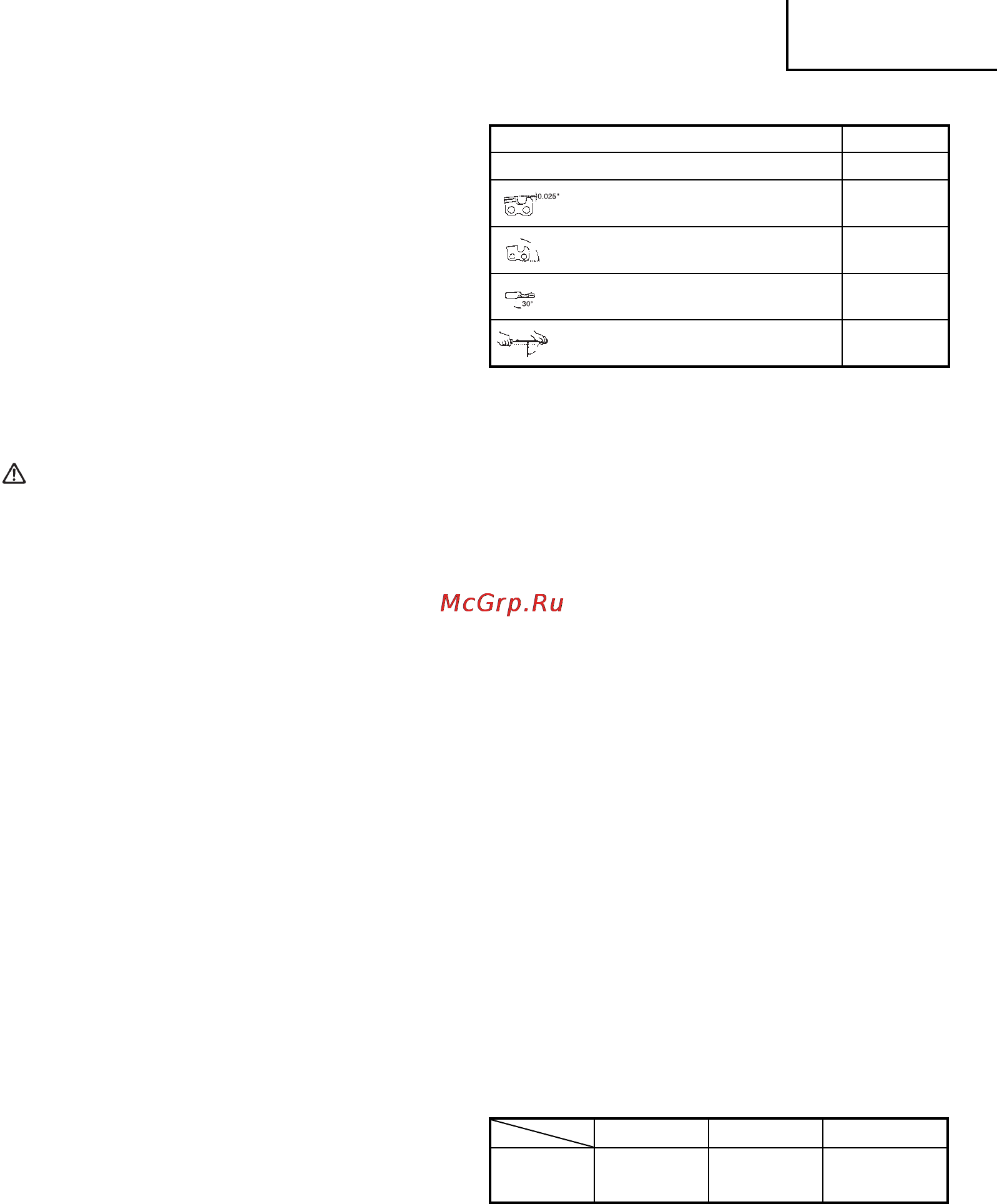

Türkçe
69
1. Buzlanma koruma sistemini çalıştırmanız gerektiğinde, hava
fi ltersi kapağını (41) açın. Örtücüyü (45) hava fi ltresi kapağı
içerisinden çekip, çıkarın ve yarım tur döndürerek kış mevisimi
konumunda yeninden takın. (Şekil 39)
Bu, ısınan havanın delik aracılığıyla (46) silindirden karbüratöre
akmasına izin verecektir.
NOT
Kış mevsimi sona erdiğinde ve karbüratörde buzlanma sorunu
olmadığında, örtücüyü yeniden normal konumunda takmayı
unutmayın. (Şekil 40)
Makinenin uzun süreli saklanması
Yakıt deposundaki yakıtı tamamen boşaltın. Motoru çalıştırın ve
durana kadar bekleyin. Kullanı
mdan kaynaklanan her türlü hasarı
onarın. Makineyi temiz bir bezle veya yüksek basınçlı havayla
temizleyin. Buji deliğinden silindire birkaç damla iki-zamanlı motor
yağı koyun ve yağın dağılması için motoru birkaç defa döndürün.
Makinenin üzerini örtün ve kuru bir yerde saklayın.
ZİNCİRİN BİLENMESİ
Kesici parçası (Şekil 41, 42)
UYARI
○ Testereyi bilerken mutlaka eldiven takılmalıdır.
○ Geri tepme ve bant kopması riskini azaltmak için, ön kenarı
yuvarlattığınızdan emin olun.
47. Üst plaka
48. Kesme köşesi
49. Yan plaka
50. Boğaz
51. Alt kısım
52. Şasi
53. Perçin deliği
54. Burun
55. Derinlik kumpası
56. Üst plaka üzerindeki açıyı düzeltin (açı derecesi zincir tipine göre
değişiklik gösterir)
57. Hafi f “kanca” ya da çıkıntı oluşmalıdır (kesici olmayan zincir
üzerinde eğrilik)
58. Derinlik kumpasının üstü, üst plakanın altında doğru yükseklikte
olmalıdır
59. Derinlik kumpasının ön kısmı yuvarlatılmalıd
ır.
DERİNLİK KUMPASLARININ EĞE İLE ALÇALTILMASI
1) Kesici parçalarınızı bir eğe ile biliyorsanız, derinliği kontrol edin
ve azaltın.
2) Derinlik kumpaslarını her üç bileyleme işleminde bir kontrol edin.
3) Derinlik kumpası aletini kesme parçası üzerine yerleştirin.
Derinlik kumpası çıkıntı oluşturuyorsa, aletin üst kısmı ile
istenilen seviyeye kadar eğeleyin. Eğeleme işlemini daima
zincirin iç kısmından dış kesme parçasına doğru yapın.
(Şekil 43)
4) Ön köşeyi yuvarlatarak, derinlik kumpası aletini kullandıktan
sonra derinlik kumpasını
n asıl şeklini muhafaza edin. Daima,
testerenizin bakım ya da kullanım kılavuzunda tavsiye edilen
derinlik kumpası ayarlarını uygulayın. (Şekil 44)
KESİCİ PARÇALARIN EĞELENMESİNE İLİŞKİN GENEL
TALİMATLAR
Kesici parçayı (60), zincirin bir tarafından içeriden dışarıya doğru
eğeleyin. Sadece ileri hareketlerle eğeleme yapın. (Şekil 45)
5) Tüm kesici parçaları aynı uzunluğa getirin. (Şekil 46)
6) Kesici parçanın keskin kenarlarında (yan plaka (62) ve üst plaka
(63)) meydana gelen yıpranmayı giderecek şekilde eğeleme
yapın. (Şekil 47)
NOT
Tampon sürücü bağlantılarının üst kısımlarını eğe ile düzeltmeyin
ya da üzerlerinde değişiklik yapmayın (61). (Şekil 46)
ZİNCİRİN BİLEYLENMESİ İÇİN BİLEYLEME AÇILARI
1. Parça Numarası 95VPX/20BPX
2. Hatve 0,325"
3. Derinlik Kumpası Ayarı 0,025"
85°
4. Yan Plakanın Eğelenme açısı 85°
5. Üst Plaka Açısı 30°
100°
6. Eğeleme Kılavuz Açısı 100°
Bakım programı
Aşağıda bazı genel bakım talimatlarını göreceksiniz. Daha fazla bilgi
için, lütfen Yetkili Hitachi Servis Merkezleri ile iletişim kurun.
Günlük bakım
○ Makinenin dış yüzeyini temizleyin.
○ Zincir yağı fi ltresi deliğini temizleyin.
○ Ana parça üzerindeki oyuğu ve yağ fi ltresi deliğini temizleyin.
○ Yan kapak üzerindeki talaş artıklarını temizleyin.
○ Zincirin keskin olup olmadığını kontrol edin.
○ Ana parça somunlarının yeterince sıkılmış olup olmadığını
kontrol edin.
○ Zincirin ta
şıma emniyetinin hasar görmediğinden ve emniyetli
şekilde takılabildiğinden emin olun.
○ Somunların ve vidaların yeterince sıkıldıklarından emin olun.
Özellikle susturucunun cıvatalarını kontol edin ve motoru
çalıştırmadan önce uygun şekilde sıkıldığından emin olun.
Gevşeyen cıvata varsa derhal sıkın. Aksi halde, ciddi tehlikeye
yol açabilir.
○ Kılavuz çubuğun ucunu kontrol edin. Lütfen, aşındığında
yenisiyle değiştirin.
○ Zincir freninin bantını kontrol edin. Lütfen, aşındığında yenisiyle
değiştirin.
○ Hava fi ltresini değiş
tirin.
Haftalık bakım
○ Geri tepme marş motorunu, özellikle kordonu kontrol edin.
○ Bujinin dış kısmını temizleyin.
○ Bujiyi çıkarın ve elektrot tırnak açıklığını kontrol edin. Tırnak
açıklığını 0,6 mm’ye ayarlayın veya bujiyi değiştirin.
○ Silindir üzerindeki soğutma kanatlarını temizleyin ve geri tepme
marş motoruna hava girişinin tıkalı olup olmadığını kontrol edin.
Aylık bakım
○ Yakıt deposunu benzinle çalkalayın ve yakıt fi ltresini temizleyin.
○ Zincir yağı
fi ltresini temizleyin.
○ Karbüratörün dış kısmını ve etrafını temizleyin.
○ Fanı ve etrafındaki alanı temizleyin.
NOT
En yakınınızdaki bayiimize parça siparişi verirken, lütfen bu
kullanım kılavuzunun ‘Parça Arızaları’ kısmında belirtilen Parça
Numaralarını kullanın.
ÇUBUK NO. UZUNLUK-TİPZİNCİR NO.
MODEL NO.
OREGON
160MLBK041
180MLBK041
200PXBK041
16”
18”
20”
95VPX-66
95VPX-72
20BPX-78
