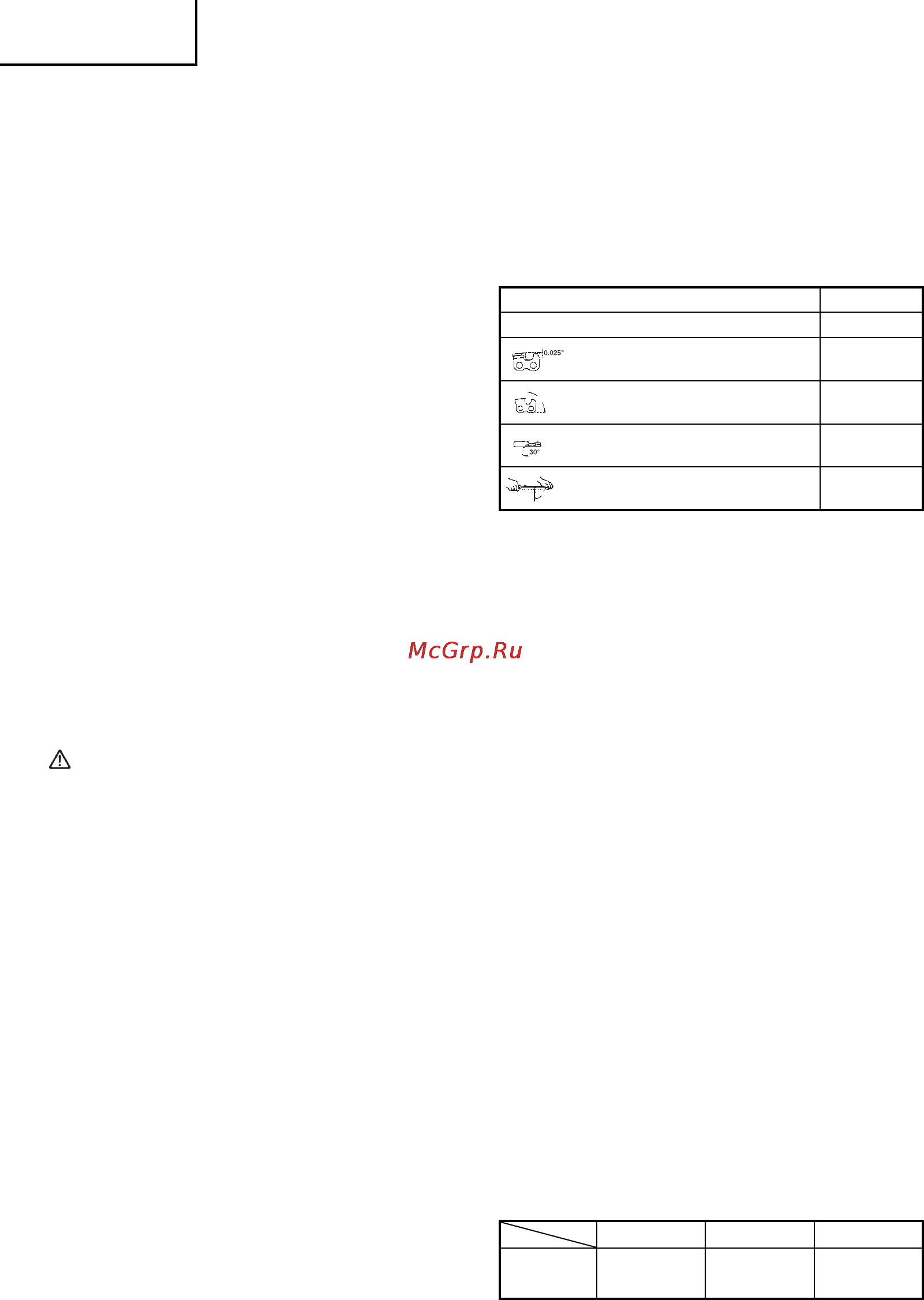

![Hitachi CS51EA [52/112] Magyar](/views2/1081739/page52/bg34.png)
52
Magyar
Benzinszűrő (36. ábra)
Távolítsa el a benzinszűrőt a benzintankból és mossa át oldószerrel.
Ezután tegye vissza a szűrőt a tankba.
MEGJEGYZÉS
Ha szűrő a kosztól és a portól megkeményedet, cserélje le egy
új szűrőre.
Láncolaj szűrő (37. ábra)
Távolítsa el az olajszűrőt és mossa át oldószerrel.
A motorblokk hűtőbordáinak tisztítása (38. ábra)
Mikor a fahulladék beszorul a motorblokk hűtőbrodái közé (44), a
motor túlmelegedhet, ami kisebb teljesítmény leadást eredményez.
Hogy ez elkerülhető legyen, tartsa mindig tisztán a hűtőbordákatt és
a hűtő ventilátor házat.
Fagyás védelmi rendszer (39., 40. ábra)
Ez a rendszer a karburátor fagyástól való megóvására szolgál,
amikor a gépet télen használja.
1. Amikor szüksége van fagyás elleni védelemre, távolítsa el a
szűrőfedelet (41). Húzza ki a zárót (45) a levegőszűrő fedél
belsejéből, majd újra helyezze be téli állásba félig elfordítva.
(39. ábra).
Így a felmelegített levegő ki tud szállni a henger oldaláról a
karburátor kabinba a nyíláson (46) keresztül.
MEGJEGYZÉS
Amikor tél elmúlt és a karburátor esetén nem áll fenn a jegesedés
veszélye, győzödjön meg róla, hogy a zárókapcsolót a szokásos
állásába helyezi vissza. (40. ábra)
Hosszú távú tárolás esetén
Engedje le az összes üzemanyagot az üzemanyagtartályból.
Indítsa be a motort és hagyja járni, ameddig le nem áll. Javítson ki
minden sérülést, ami használat közben történt. Tisztítsa meg egy
ronggyal, vagy nagynyomású levegővel. Csepegtessen néhány
csepp kétütemű motor olajt a hengerekbe a gyújtógyertya furaton
keresztül, és forgassa körbe a motort néhányszor, hogy az olaj szét
tudjon terjedni.
Fedje le és tárolja száraz helyen.
LÁNCÉLESÍTÉS
Vágóeszköz darabjai (41., 42. ábra)
VIGYÁZAT
○ A fűrész élezése közben kesztyű viselése ajánlott.
○ Bizonyosodjon meg, hogy lekerekítette-e az első élt, hogy ezzel
csökkentse a visszarúgás esélyét vagy a lánc szakadását.
47. Felső feszítő
48. Vágó sarok
49. Oldalsó feszítő
50. Garat
51. Sarok
52. Váz
53. Szegecs lyuk
54. Tengelyvég
55. Mélységmérők
56. Megfelelő szög a felső feszítőnél (a szög foka függ a lánc
típusától)
57. Enyhén kiálló „horog” vagy hegy (egy ív a nem véső láncon)
58. Mélységmérő teteje megfelelő magasságban a felső feszítő
alatt
59. A mélységmérő elejének lekerekítése
MÉLYÉSGMÉRŐ LERESZELÉSE
1) Ha kézi reszelővel élezi vágógépét, ellenőrizze és ha kell
csökkentse a mélységet.
2) Ellenőrizze a mélység mérőket minden harmadik élezésnél.
3) Tegye fel a mélységmérőt a vágószerszámra. Ha a mélységmérő
kilóg, reszelje le az eszköz tetejével egy szintre. Mindig a lánc
belseje felől kezdje a reszelést egy külső vágó felé. (43. ábra)
4) Kerekítse le az első sarkot, hogy megmaradjon a mélységmérő
eredeti alakja miután használta a mélységmérő eszközt. Mindig
kövesse a javasolt mélységmérő beállítást, amit láncfűrésze
karbantartási vagy használati utasításában talál. (44. ábra)
ÁLTALÁNOS INFORMÁCIÓ HOGYAN RESZELJÜK A
VÁGÓESZKÖZT
Reszelje (60) a vágóélt a lánc egyik oldalán kívülről befelé. Csak
előrefele reszeljen. (45. ábra)
5) Minden vágó él legyen ugyanolyan hosszú. (46. ábra)
6) Reszelje le eléggé, hogy a vágó él sérülései eltűnjenek (oldalsó
feszítő (62) és felső feszítő (63)). (47. ábra)
MEGJEGYZÉS
Ne reszelje le vagy változtassa meg az ütköző hajtómű felső
részeit (61). (46. ábra)
SZÖGEK ÉLESÍTÉSE, HOGY ÉLESEBB LEGYEN A LÁNC
1. Alkatrész szám 95VPX/20BPX
2. Foghézag 0,325"
3. Mélységmérő beállítása 0,025"
85°
4. Oldalsó feszítő sarokreszelő 85°
5. Felső feszítő szöge 30°
100°
6. Reszelő vezető 100°
Ütemezett karbantartás
Alább találhat néhány fontosabb karbantartási útmutatót. További
információ érdekében, kérjük lépjen kapcsolatba egy hivatalos
Hitachi szervizközponttal.
Napi karbantartás
○ A gép külsejének tisztítása.
○ A láncolaj szűrő nyílásának tisztítása.
○ Tisztítsa meg a hornyot és az olajszűrő nyílást a vezetőlapon.
○ Tisztítsa meg az oldaltáskát a fűrészportól.
○ Ellenőrizze, hogy a lánc éles-e.
○ Ellenőrizze, hogy a vezető csavarjai eléggé meg vannak-e
húzva.
○ Bizonyosodjon meg róla, hogy a láncvezető védő sértetlen és
könnyen feltehető.
○ Ellenőrizze, hogy a csavarok eléggé meg vannak-e húzva.
Legyen különös tekintettel a kipufogó csavarjainak
ellenőrzésére, és a motor beindítása előtt győződjön meg
róla, hogy azok kellően meg vannak húzva. Ha bármelyik
csavar meglazult, húzza azt meg azonnal. Ennek elmulasztása
súlyosan veszélyes helyzeteket idézhet elő.
○ Ellenőrizze a vezetőrúd végét. Kérjük, cserélje ki, ha elkopott.
○ Ellenőrizze a láncfék-szalagot. Kérjük, cserélje ki, ha elkopott.
○ Tisztítsa meg a légszűrőt.
Heti karbantartás
○ Ellenőrizze a visszaütés indítóegységet, különösen a berántó
zsinórt.
○ Tiszítsa meg a gyertyafurat külsejét.
○ Távolítsa el a gyertyát és vizsgálja meg az elektróda hézagot.
Állítsa be 0,6 mm-re vagy cserélje a gyertyát.
○ Tisztítsa meg a motorblokk hűtőbordáit és ellenőrizze, hogy a
visszaütés indítóegység levegőbeömlője nincs-e elzáródva.
Havi karbantartás
○ Öblítse ki a benzintartályt gázolajjal és tisztítsa ki a bezin szűrőt.
○ Tisztítsa az olajszűrőt.
○ Tisztítsa meg a karburátor külsejét és a körülötte lévő helyeket.
○ Tisztítsa meg a hűtőventillátort és a körülötte lévő helyeket.
MEGJEGYZÉS
Mikor megrendeli az alkatrészeket a legközelebbi forgalmazótól,
kérjük, az alkatrész szám alapján rendeljen, melyet a kézikönyv
alkatrészek cseréje című fejezetében találhat meg.
RÚD SZ. HOSSZ TÍPUS LÁNC SZ.
MODELL SZ.
OREGON
160MLBK041
180MLBK041
200PXBK041
16”
18”
20”
95VPX-66
95VPX-72
20BPX-78
000Book_CS51EAP_EE.indb 52000Book_CS51EAP_EE.indb 52 2012/03/19 12:16:002012/03/19 12:16:00
