![Graco Gusmer GH-2 CSC201 [100/110] Электропроводка нагревателя](/img/pdf.png)
Graco Gusmer GH-2 CSC201 [100/110] Электропроводка нагревателя
![Graco Gusmer GH-4 26C699 [100/110] Электропроводка нагревателя](/views2/1901442/page100/bg64.png)
Электрические схемы
100 3A5490K

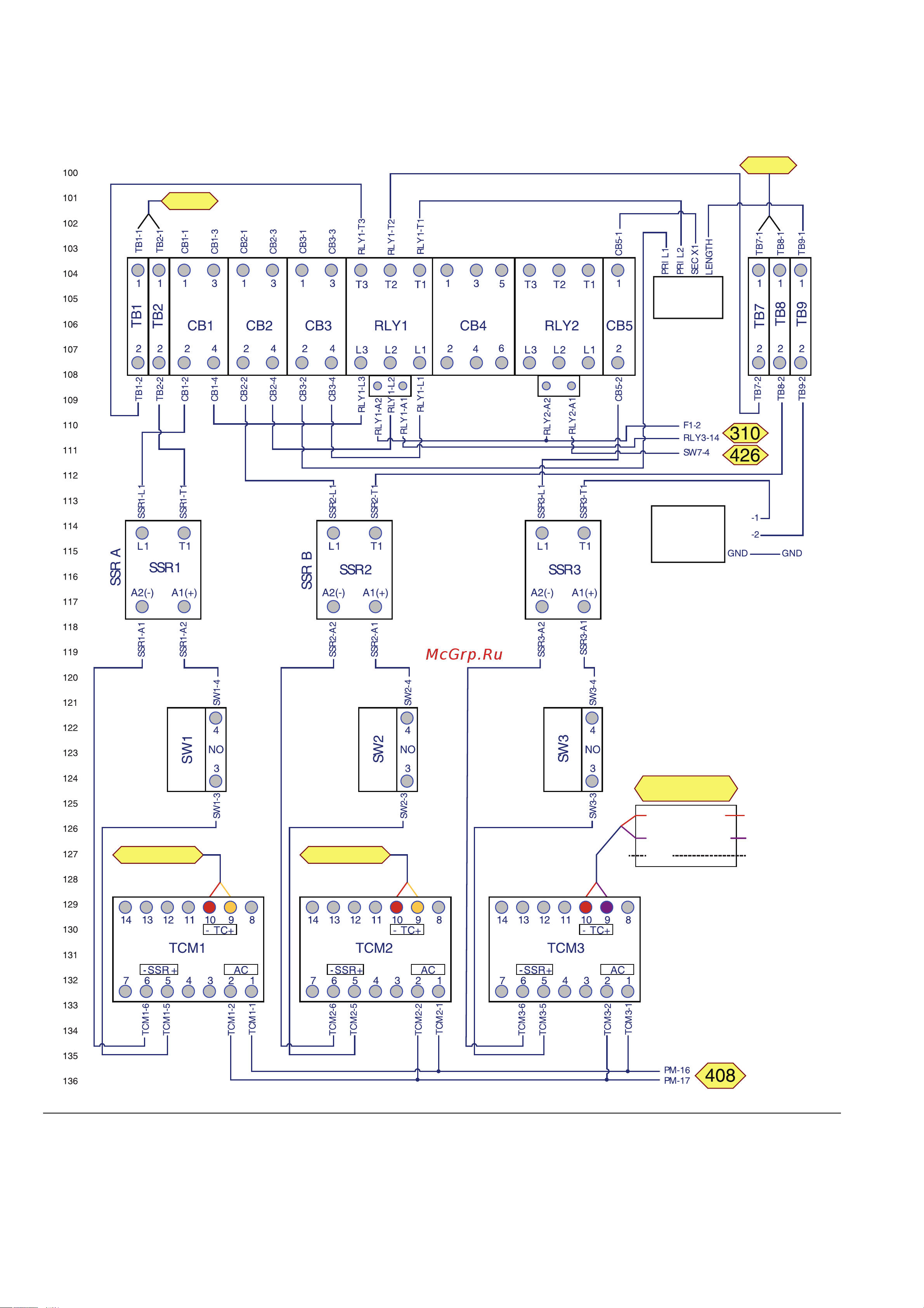

Электропроводка нагревателя
РИС.80
ti32751c
GND GND Pin 3
Pin 2
Pin 1
TCM3-9
(фиолетовый)
TCM3-10
(красный)
Разъем для
термопары шланга
НагревательA
Термопара A Термопара B
НАГРЕВ A НАГРЕВ B
XFRMR
НАГРЕВ
ШЛАНГ
ШЛАНГ
XFRMR
РАСП.
КОР.
ШЛАНГА
ПЕРЕКЛЮЧАТЕЛЬ A
ПЕРЕКЛЮЧАТЕЛЬ B
ПЕРЕКЛЮЧАТЕЛЬ
ШЛАНГА
ШЛАНГ SSR
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ
ФИОЛЕТОВЫЙ
AMARILLO
AMARILLO
НагревательB
МОТОР
МОТОР
ШЛАНГ
ШЛАНГ
