Отремонтируйте оборудование
60 3A5490K
Отремонтируйте оборудование
Ремонт насосов дозирующего
устройства
1. Выполните Промывка, см. стр. 42.
2. Выполните Остановка, см. стр. 39.
3. Выполните Процедура сброса давления, стр. 41.
ПРИМЕЧАНИЕ: С помощью ветоши обезопасьте дозирующее
устройство и окружающее пространство от разлива жидкости.
4. Отсоедините впускную линию для жидкости (F) на
стороне B (подача смолы), впускной Y-образный
сетчатый фильтр (127) и жесткую трубку (57). Вытащите
штифт (213) из шплинта (317), чтобы отсоединить насос
от гидравлического цилиндра (201). Выкрутите четыре
винта (203), прижимая насос к распоркам (313)
гидравлического цилиндра. Поместите узел насоса
на рабочий стол.
5. Отсоедините впускную линию для жидкости (F) на
стороне A (подача изоцианата), впускной Y-образный
сетчатый фильтр (127) и жесткую трубку (55).
Воспользуйтесь съемным инструментом (101) для
извлечения штифта (213), который соединяет насос c
гидравлическим цилиндром (201). Выкрутите четыре
винта (203), прижимая насос к распоркам (313)
гидравлического цилиндра. Поместите узел насоса
на рабочий стол.
6. Инструкции по ремонту приведены в руководстве
по эксплуатации насоса подачи жидкости (Z).
7. Повторно соедините насос (Z) в обратном порядке.
Затяните винты (203) с усилием 22,6 Н•м
(200 дюймофунтов).
ВНИМАНИЕ
Правильное выполнение процедур настройки, запуска
и выключения системы определяет степень надежности
электрооборудования. Описанные ниже процедуры
позволяют обеспечить стабильность напряжения.
Невыполнение этих процедур приводит к колебаниям
напряжения, в результате которых оборудование
может быть повреждено, а гарантия может быть
признана недействительной.

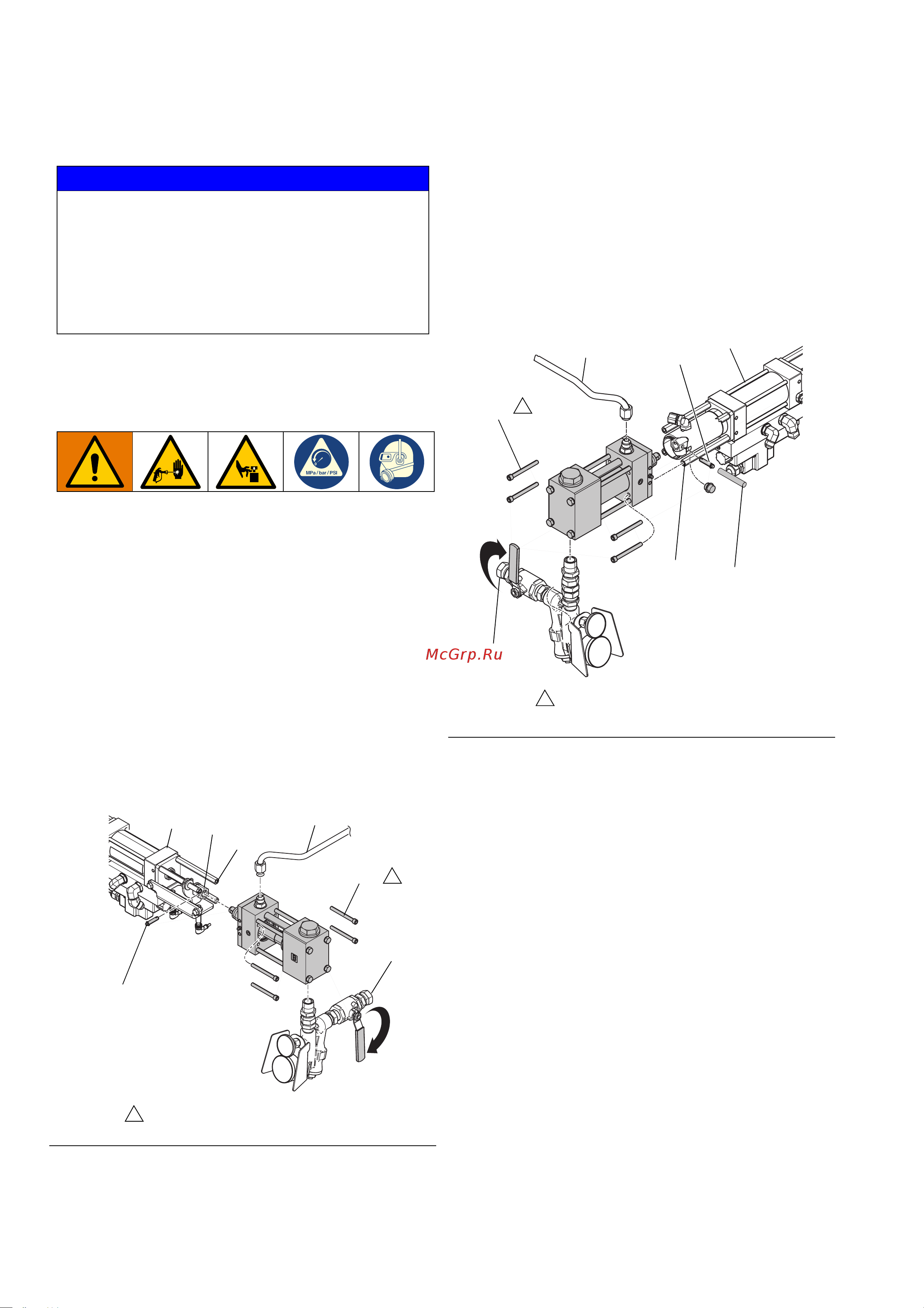

РИС.58
WLD
Затяните с усилием 22,6 Н•м (200 дюймофунтов).
1
213
201
317
313
57
203
1
127
РИС.59
WLD
Затяните с усилием 22,6 Н•м (200 дюймофунтов).
1
203
213
201
313
101
55
1
127
