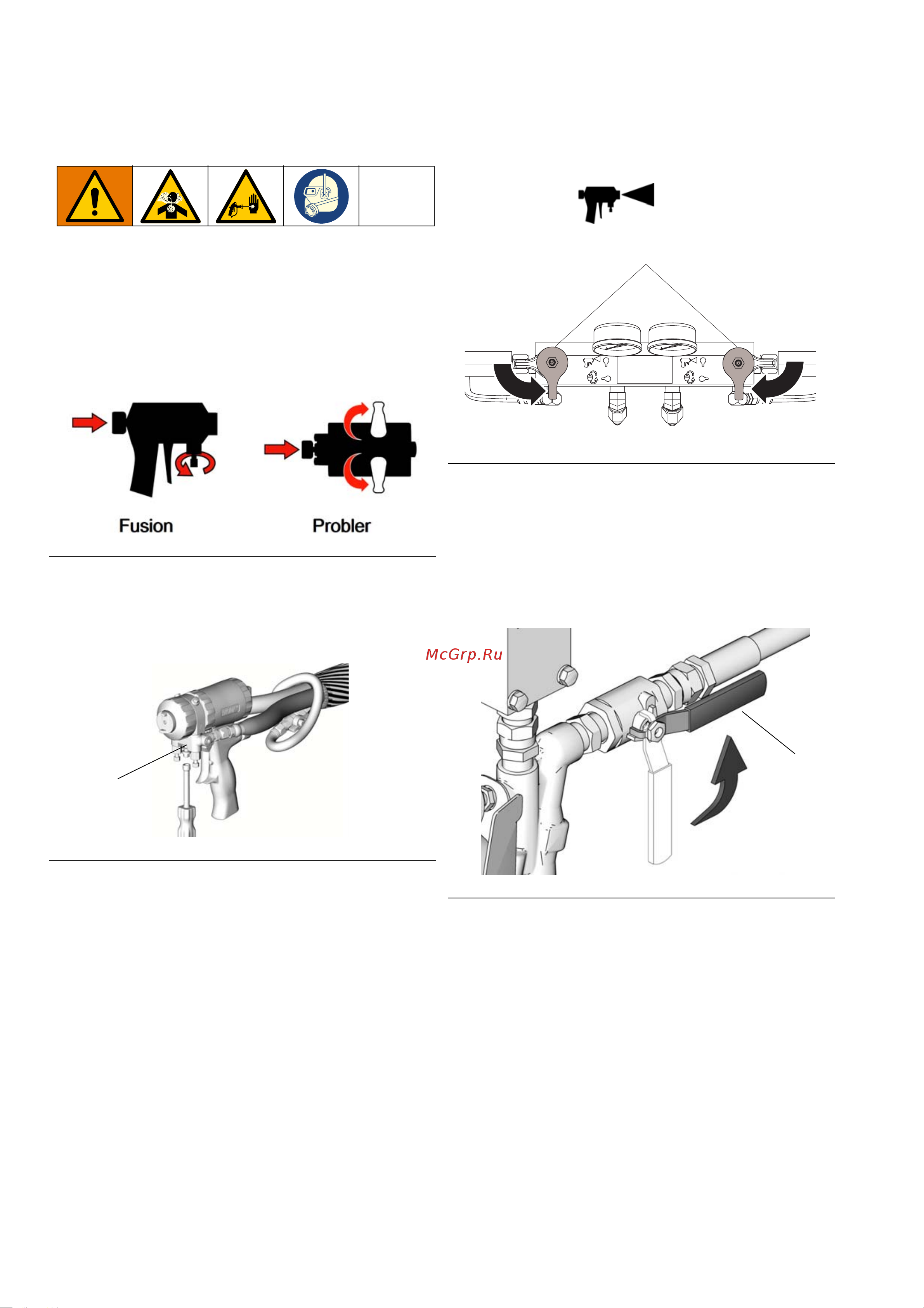

Распыление
36 3A5490K
Распыление
1. Выполните Запуск, см. стр. 28.
2. Поверните ручку переключателя управления насосом
(CL) в нейтральное положение. Поверните ручку
выключателя питания двигателя (CN) в положение
ВЫКЛ.
3. Поставьте краскораспылитель на предохранитель
и затем закройте клапаны впуска жидкости A и B.
4. Подсоедините коллектор пистолета (AA). Подключите
линию подачи воздуха к пистолету. Откройте клапан
трубопровода сжатого воздуха.
ПРИМЕЧАНИЕ: Показан пистолет Fusion AP.
5. Отрегулируйте давление воздуха в пистолете. Давление
не должно превышать 0,2 МПа (2 бар, 130 psi).
6. Переведите клапаны сброса давления (R) в положение
РАСПЫЛЕНИЕ .
7. Убедитесь, что выключатели зон нагрева (CR) включены,
а температуры соответствуют целевым значениям.
См. раздел Цифровые контроллеры температуры,
стр. 31, для сведений о показаниях и эксплуатации
контроллеров температуры (CP).
8. Убедитесь, что открыты впускные клапаны (AD) на
обоих насосах подачи жидкости (Z).
9. Поверните ручку выключателя контроля давления (CJ)
в положение ВЫКЛ. См. Р
ИС. 39.
РИС.35
РИС. 36: Подсоединение коллектора пистолета
AA
РИС.37
РИС. 38: Впускной клапан в сборе
R
WLD
AD
