Поиск и устранение неисправностей
3A5490K 59
2. Определите исправные измерительные преобразователи
давления.
ПРИМЕЧАНИЕ: Показания давления на устройстве контроля
давления можно проверить при помощи мультиметра
в режиме измерения напряжения постоянного тока.
В приведенных ниже шагах считанное мультиметром
напряжение можно приблизительно преобразовать в psi
при помощи соотношения 1 мВ = 1 psi (показание 2,000 V
соответствует 2,000 psi).
ПРИМЕЧАНИЕ: Показания давления, полученные с помощью
данное метода, могут отклоняться на +/-200 psi от показаний
механических измерительных приборов на передней панели
системы.
a. Для измерения давления стороны А прижмите
положительный щуп мультиметра к площадке с
маркировкой А, а отрицательный щуп – к общей
опорной площадке (отмечена стрелкой вниз).
b. Для измерения давления стороны B прижмите
положительный щуп мультиметра к площадке с
маркировкой А, а отрицательный щуп – к общей
опорной площадке (отмечена стрелкой вниз).
c. Для измерения перепада давления между
стороной А и B прижмите положительный щуп
мультиметра к площадке с маркировкой А, а
отрицательный щуп – к площадке с маркировкой B.
3. Убедитесь в наличии ошибки дисбаланса рабочего
давления.
ПРИМЕЧАНИЕ: Плата контроля давления считывает разницу
между показаниями датчиков давления A и B (405). Если
оба датчика отсоединены или повреждены и выдают тот же
некорректный сигнал, индикатор монитора давления (CK)
не будет показывать ошибку и оборудование не отключится.
a. Поверните ручку выключателя питания двигателя
(CN) в положение ВЫКЛ. Поверните переключатель
управления насосом (CL) в положение ОСТАНОВКА,
а ручку выключателя контроля давления (CJ) – в
положение ВЫКЛ/СБРОС.
b. Поверните ручку контроля давления (CJ) в
положение 5,51 МПа (800 psi). Индикатор контроля
давления (CK) должен светиться белым.
c. Ожидайте пять секунд. Убедитесь в том, что
индикатор контроля давления по-прежнему
светится белый.
d. Откройте дверцу электрического блока (173), для
чего ослабьте болты (68) и поднимите дверцу вверх.
Отсоедините измерительный преобразователь
давления стороны B из устройства контроля
давления. Так можно имитировать ошибку
дисбаланса давления.
e. Ожидайте пять секунд. Убедитесь в том, что
индикатор направления насоса (CM) выключен,
а индикатор контроля давления (CK) светится
красным.
f. Вставьте измерительный преобразователь
давления стороны B в устройство контроля
давления.
g. Поверните ручку контроля давления (CJ)
в положение ВЫКЛ/СБРОС, чтобы сбросить
ошибку дисбаланса давления. Убедитесь в том, что
индикатор контроля давления (CK) выключился.
h. Повторите шаги b-g, отключая и подключая
измерительный преобразователь давления
стороны A вместо измерительного
преобразователя давления стороны B.
4. Закройте дверцу электрического блока (173) и затяните
болты (68).

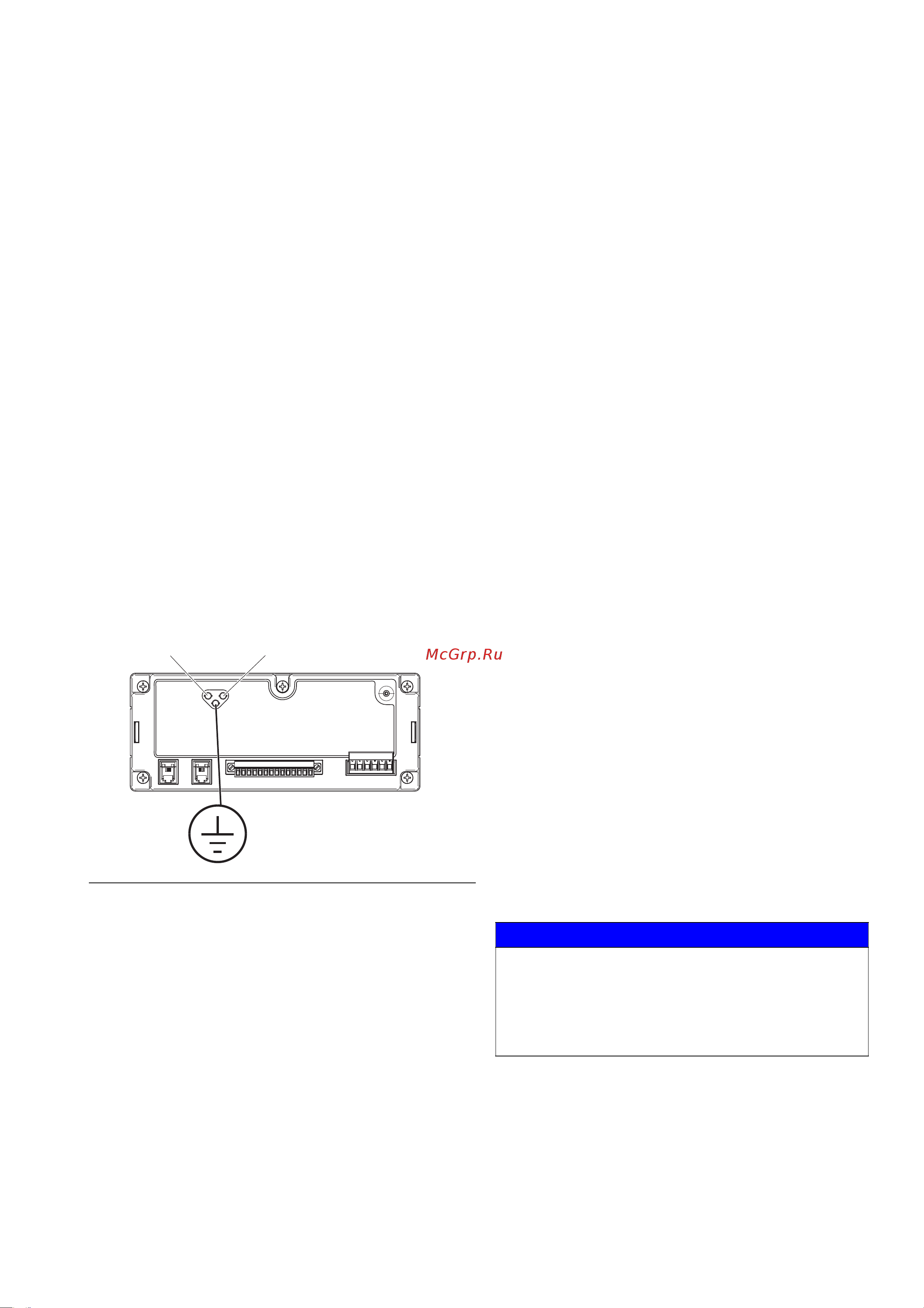

РИС.57
WLD
$%
ВНИМАНИЕ
Клапаны сброса давления (R) и разрывные диафрагмы (513)
в обоих главных нагревателях должны быть установлены
и правильно функционировать, чтобы предотвратить
повреждение оборудования в случае избыточного давления.
Датчики давления (405) не обеспечат отключение
оборудования при избыточном давлении.
