Отремонтируйте оборудование
64 3A5490K
7. При необходимости замените двигатель.
a. Снимите ремень (51). Извлеките два винта шкива
(48) и снимите блок натяжения ремня с двигателя.
b. Снимите крышку распределительной коробки
двигателя (BT).
c. Отсоедините кабели двигателя. См. раздел
Электрические схемы, стр. 98.
d. Запишите порядок соединения проводов
или наклейте на них ярлыки. См. раздел
Электрические схемы, стр. 98.
e. Извлеките монтажные болты (44) и снимите
двигатель (43).
f. Поместите новый двигатель (43) на устройство.
g. Закрепите электродвигатель болтами.
h. Подсоедините провода с помощью клеммных гаек.
См. раздел Электрические схемы, стр. 98.
Вал электродвигателя должен вращаться в
направлении против часовой стрелки, если
смотреть с конца вала. На схеме внутри
распределительной коробки двигателя показано,
как можно изменить направление вращения вала
двигателя, если необходимо.
8. Снимите и, при необходимости, замените ремень.
9. Установите кронштейн (70) и крышки ремня и
нагревателей (131, 132, 134).
10. Установите электрический блок в вертикальное
положение и убедитесь, что провода не зажаты
между частями рамы. Установите на место болты (3)
изатяните.
11. Откройте дверцу электрического блока (С). Соедините
измерительные преобразователи давления (405)
с платой устройства контроля давления (720).
См. Р
ИС.77, стр.76.
ПРИМЕЧАНИЕ: плата контроля давления считывает разницу
между показаниями датчиков давления A и B (405). Если
оба датчика отсоединены или повреждены и выдают тот же
некорректный сигнал, индикатор монитора давления (CK)
не будет показывать ошибку и оборудование не отключится.
12. Закройте дверцу электрического блока (173) и затяните
болты (68). Закрепите систему в исходном месте
установки.
13. Возобновите эксплуатацию.

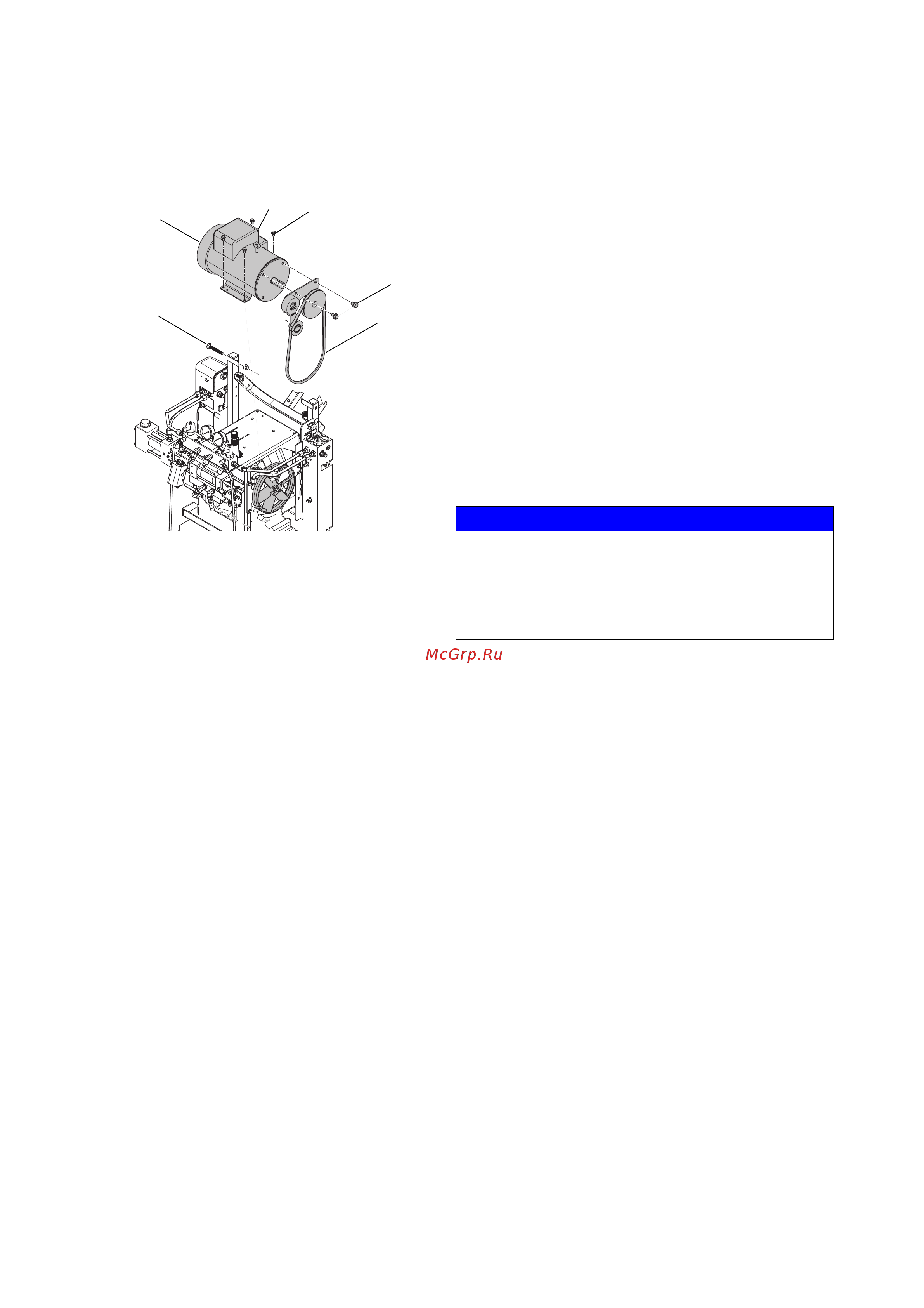

РИС.65
51
48
BT
43
3
44
ti32485a
ВНИМАНИЕ
Клапаны сброса давления (R) и разрывные диафрагмы (513)
в обоих главных нагревателях должны быть установлены
и правильно функционировать, чтобы предотвратить
повреждение оборудования в случае избыточного давления.
Датчики давления (405) не обеспечат отключение
оборудования при избыточном давлении.
