Запуск
32 3A5490K
Переключение между градусами
Фаренгейта и градусами Цельсия
Заводская установка регуляторов температуры (CP) для
единиц измерения выполнена в градусах Фаренгейта.
1. Войдите в меню настройки, для чего нажмите кнопку
(ПРОКРУТКА). На экране отобразится «SP1».
2. Несколько раз нажимайте кнопку (ПРОКРУТКА)
до тех пор, пока на экране не отобразится «LOCK»
(блокировка).
3. Нажимайте кнопки со стрелкой (ВВЕРХ) или
(ВНИЗ) до тех пор, пока на экране не отобразится «nonE»
(нет).
4. Снова нажимайте кнопку (ПРОКРУТКА) до тех
пор, пока на экране не отобразится «UNIT» (единица
измерения).
5. Нажимайте кнопки со стрелкой (ВВЕРХ) или
(ВНИЗ) до тех пор, пока на экране не отобразится
требуемая единица измерения – °C или °F.
6. Нажмите кнопку (ПРОКРУТКА) для возврата в
меню настройки. На экране повторно отобразится
«UNIT» (единица измерения).
7. Несколько раз нажимайте кнопку (ПРОКРУТКА)
до тех пор, пока на экране снова не отобразится «LOCK»
(блокировка).
8. Нажимайте кнопки со стрелкой (ВВЕРХ) или
(ВНИЗ) до тех пор, пока на экране не отобразится «uSEr»
(пользователь).
9. Нажмите кнопку (ПРОКРУТКА) для возврата в меню
настройки. На экране повторно отобразится «LOCK»
(блокировка).
10. Перейдите обратно к отображению текущей температуры
и нормальной работе, для чего одновременно нажмите
кнопки (ВВЕРХ) и (ВНИЗ).
Настройка обратного отсчета
цикла
1. Поверните ручку переключателя управления насосом
(CL) в нейтральное положение.
2. Затем поверните ручку выключателя питания двигателя
(CN) в положение ВЫКЛ.
3. Поверните ручку главного выключателя питания (CE) в
положение ВКЛ. Поверните переключатель управления
питанием (CH) в положение ВКЛ.
4. Включите обратный отсчет цикла, повернув выключатель
обратного отсчета цикла (CB) в положение ВКЛ. Если
обратный отсчет цикла включен, насос автоматически
отключается после заданного числа циклов.
5. Измените предустановленное число циклов на то
количество, которое должен выполнить насос до
автоматического отключения. Примерное количество
циклов в зависимости от объема см. в таблице.
Таблица 1: Номинальный объем
материала за цикл
a. Нажмите цифровую кнопку, соответствующую
изменяемому номеру.
b. Чтобы принять новое значение, нажмите клавишу
сброса или подождите 3 секунды. После принятия
нового значения обратный отсчет цикла считается
заданным.
ПРИМЕЧАНИЕ: Повторно нажмите клавишу сброса, чтобы
сбросить счетчик до заданного значения.
Размер насоса Циклов к объему
140 (GH-2)
13,5 циклов/галлон
3,6 циклов/л
120 (GH-4)
15,9 циклов/галлон
4,2 циклов/л

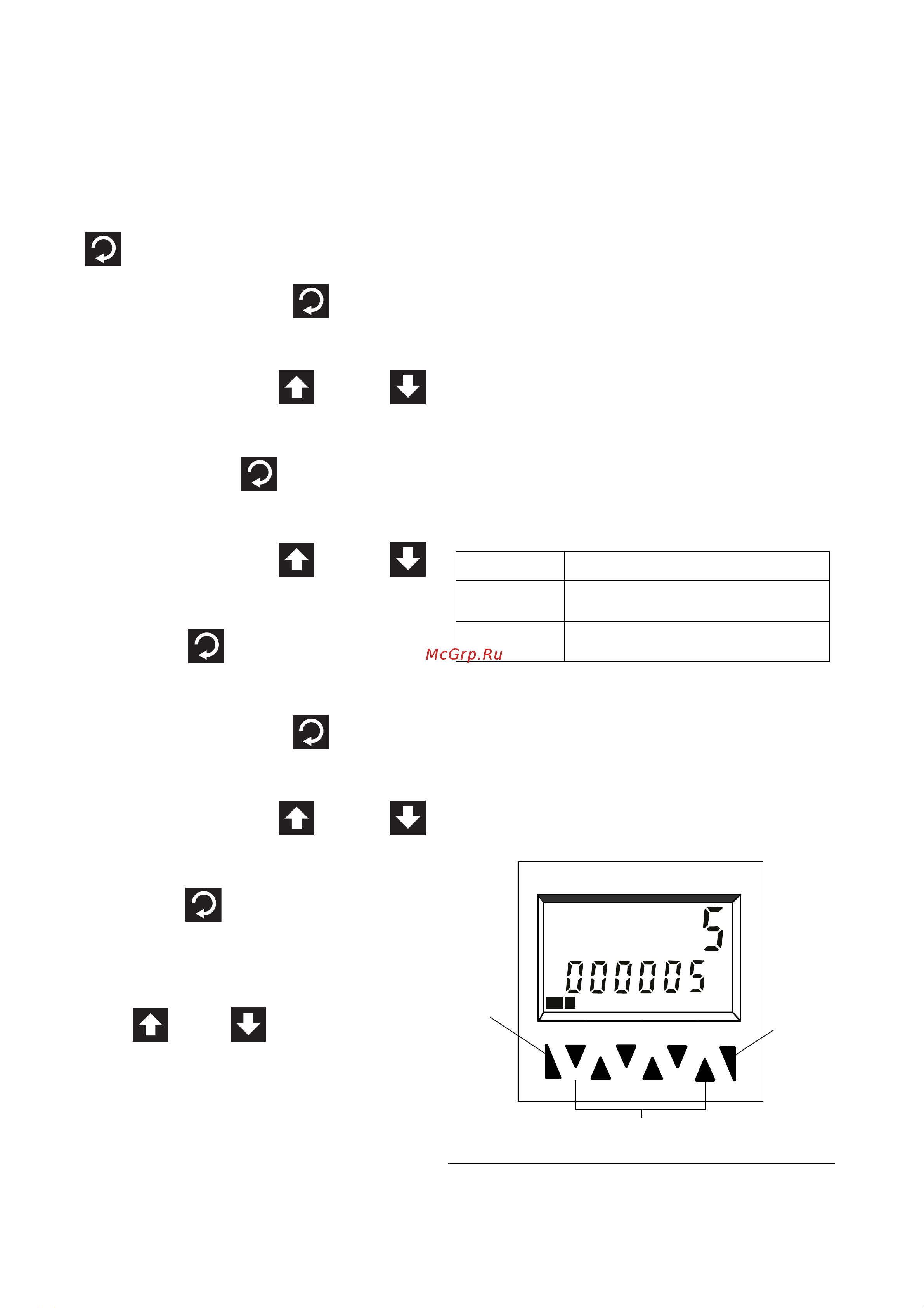

РИС. 27: Обратный отсчет цикла
PR
1
Кнопка
сброса
Кнопка
режима
Цифровые кнопки
