Детали
88 3A5490K

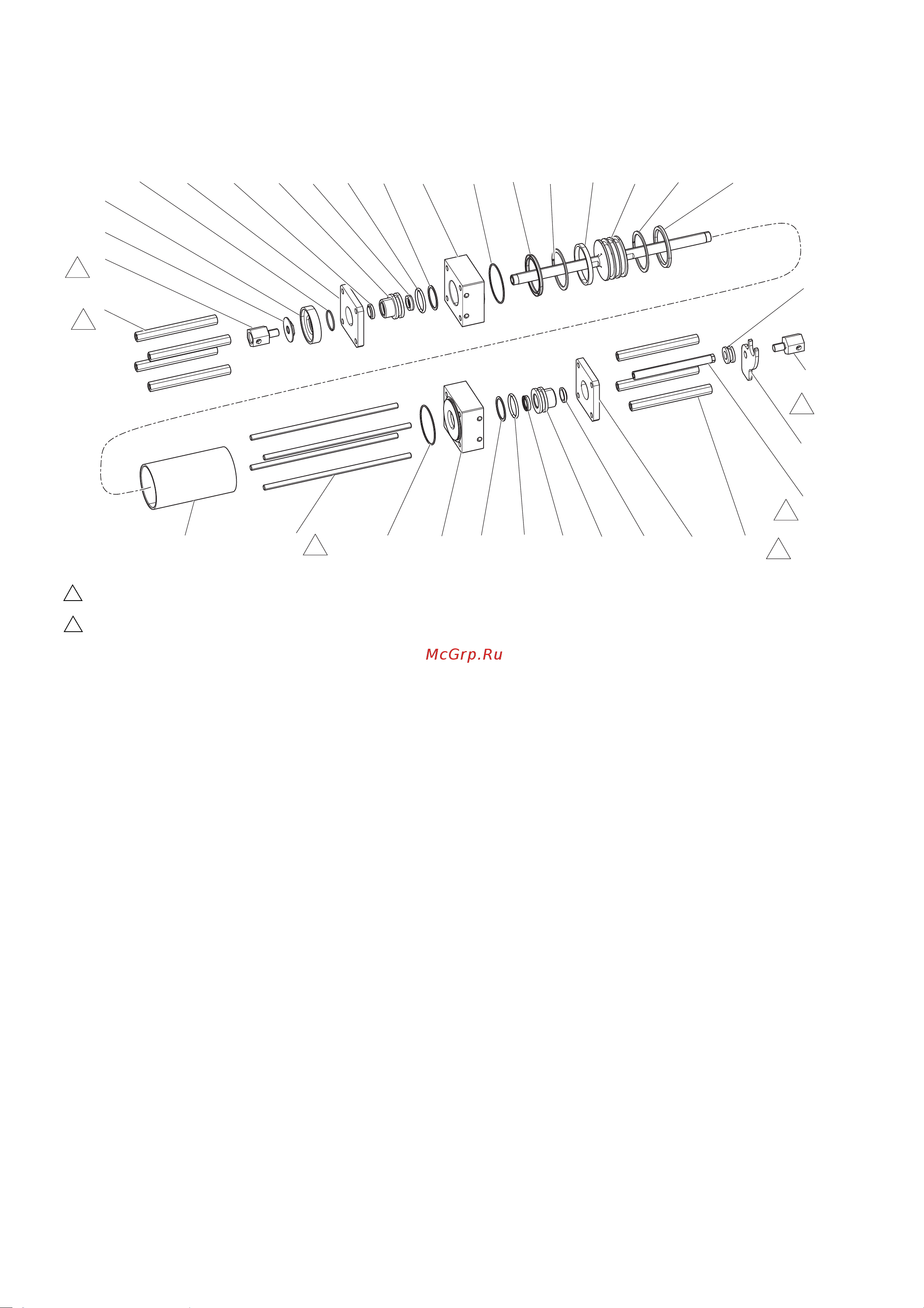

Гидравлический цилиндр
* Детали, входящие в комплект 296785 (приобретается
отдельно).
† Детали, входящие в комплект 261863 (приобретается
отдельно).
WLD
Затяните распорки (313, 314) и шток (315) с усилием 22,5 Н•м (200 дюймофунтов).
1
Затяните с усилием 345 +/- 54 Н•м (40 +/- 5 футофунтов).
3
4. Перед сборкой нанесите смазку на все мягкие детали.
Поз. Артикул Описание Кол-во
301 295029 ПЛАСТИНА, прижимная 2
302 295030 ЦИЛИНДР 1
303* 295031 ВТУЛКА, штока 2
304 296642 ПОРШЕНЬ гидроцилиндра 1
305* 295640 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2
306* 295641 УПЛОТНЕНИЕ, U-образное 2
307* 295642 КОЛЬЦО, вспомогательное 2
308* 296643 КОЛЬЦО износное 1
309* 158776 КОЛЬЦО, уплотнительное 2
310* 295644 КОЛЬЦО, вспомогательное 2
311* 295645 УПЛОТНИТЕЛЬ, штока 2
312* 296644 УПЛОТНЕНИЕ, вала 2
313 295032 РАСПОРКА, дозаторного насоса 7
314 261502 РАСПОРКА, реверсивного переключателя 1
315 295034 ШТОК, соединительный,
гидравлический цилиндр
4
316 295035 РАСПРЕДЕЛИТЕЛЬ 2
317 261864 ВТУЛКА, шестигранная, дозирующего
устройства
2
318 17G527 ВТУЛКА синхронизирующая, hr2 1
319 17G529 ПЛАСТИНА синхронизирующая, привода,
HR2
1
320† - - - - - ПЕРЕХОДНИК, смазочного цилиндра 1
321 177156 КОЛЬЦО, уплотнительное 1
322 295852 КОНТРГАЙКА 1
Поз. Артикул Описание Кол-во
