Циркуляция материала
3A5490K 33
Циркуляция материала
ПРИМЕЧАНИЕ: Оптимальная передача тепла достигается
при низком расходе жидкости и при заданных значениях
температуры, соответствующих требуемой температуре
бочки.
Подключение коллектора
дозирующего устройства
к линии циркуляции бочки
Для циркуляции жидкости между коллектором пистолета
(AA) и прогревочным шлангом, см. раздел Подключение
коллектора пистолета к линии циркуляции бочки, стр. 34.
1. Выполните Процедура сброса давления, стр. 41.
2. Установите линии сброса давления стороны A и B (H)
на бочки подачи компонентов A и B. См. раздел
«Типовой монтаж», С циркуляцией между
коллектором дозирующего устройства и бочкой,
стр. 14.
ПРИМЕЧАНИЕ: Используйте шланги, рассчитанные
на максимальное рабочее давление оборудования.
См. раздел Технические характеристики, стр. 108.

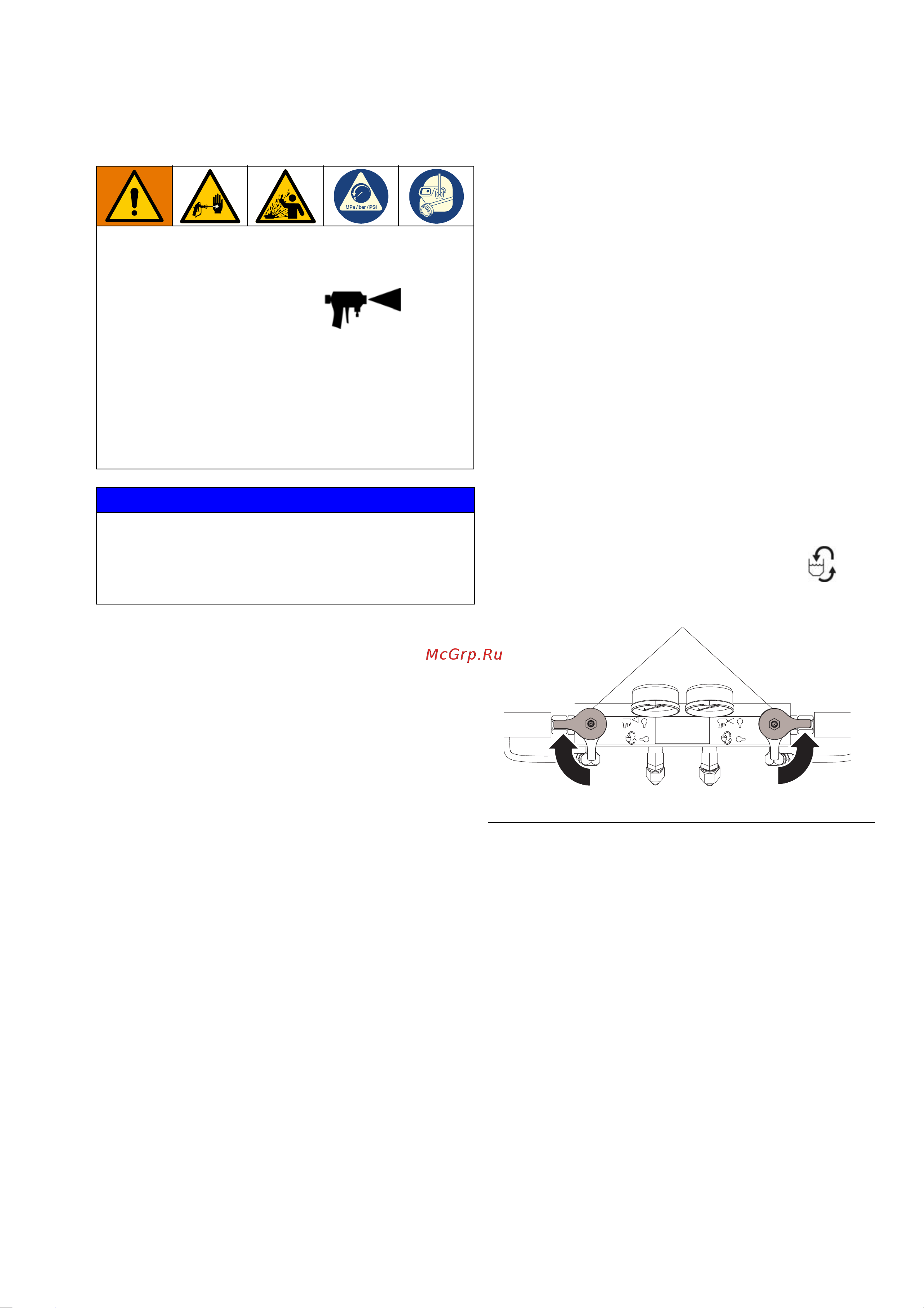

3. Переведите клапаны сброса давления (R) в
положение СБРОСА ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ .
4. Выполните процедуру Снижение давления
гидравлической системы, стр. 35.
Во избежание ранения вследствие инъекции или
разбрызгивания жидкости не устанавливайте запорные
клапаны за клапанами сброса давления (R). При установке
в положение SPRAY (РАСПЫЛЕНИЕ) клапаны
действуют как клапаны сброса избыточного давления.
Линии сброса давления (H) и линии рециркуляции
пистолета (L) должны быть рассчитаны на максимальное
рабочее давление дозирующего устройства. См. раздел
Технические характеристики, стр. 108. Линии сброса
давления должны быть открыты для того, чтобы при
работе оборудования давление могло сбрасываться
с помощью клапанов.
ВНИМАНИЕ
Чтобы предотвратить повреждение оборудования, не
осуществляйте циркуляцию жидкости с пенообразующим
веществом без предварительной консультации с поставщиком
материалов относительно допустимых пределов температуры
жидкости.
РИС.28
WLD
R
