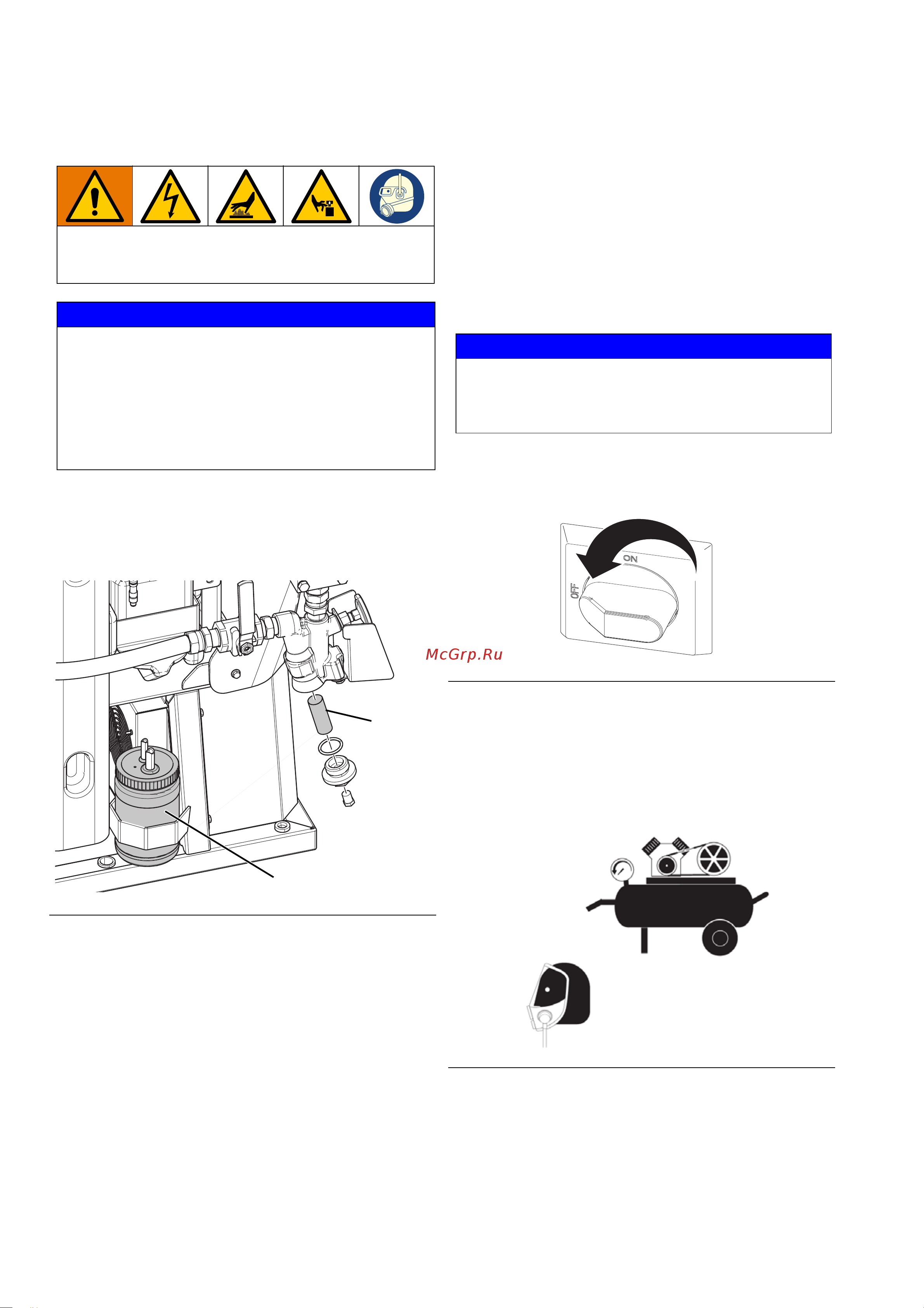

Запуск
28 3A5490K
Запуск
1. Убедитесь в выполнении всех инструкций раздела
Подготовка к работе. См. стр. 21.
2. Ежедневно перед началом работы проверяйте
чистоту фильтра для жидкости на впуске (AE).
3. Проверьте резервуар жидкости для щелевого
уплотнения (AM). Ежедневно проверяйте уровень
и пригодность смазки. См. раздел Система смазки
насоса жидкости щелевого уплотнения, стр. 45.
4. Измерьте уровень материала в каждой бочке. Указатели
уровня в бочках A и B (24M174) продаются отдельно.
5. Проверьте уровень гидравлической жидкости.
Гидравлический резервуар заполняется жидкостью
на заводе. Проверьте уровень жидкости перед
первым началом работы, а затем выполняйте проверку
еженедельно. См. раздел Техническое обслуживание,
стр. 43.
6. Если используется генератор:
a. Проверяйте уровень топлива в генераторе.
b. Перед запуском генератора убедитесь в том, что
главный выключатель питания (CE) находится в
положении ВЫКЛ.
c. Убедитесь в том, что главный прерыватель цепи
генератора находится в выключенном положении.
d. Запустите генератор. Подождите, пока он не
достигнет полной рабочей температуры.
7. Включите воздушный компрессор, осушитель воздуха
и источник воздуха для дыхания (если установлены).
Во избежание серьезных травм во время работы дозирующего
устройства все крышки и кожухи должны быть установлены
на месте.
ВНИМАНИЕ
Правильное выполнение процедур настройки, запуска
и выключения системы определяет степень надежности
электрооборудования. Описанные ниже процедуры
позволяют обеспечить стабильность напряжения.
Невыполнение этих процедур приводит к колебаниям
напряжения, в результате которых оборудование может
быть повреждено, а гарантия может быть признана
недействительной.
РИС. 17: Фильтры для жидкости на впуске
WLD
AE
AM
ВНИМАНИЕ
Недостаток топлива ведет к появлению колебаний
напряжения, которые могут повредить оборудование, в
результате чего гарантия будет признана недействительной.
Не допускайте полного израсходования топлива.
РИС. 18: Главный выключатель питания.
РИС.19
WLD
