Детали
3A5490K 95

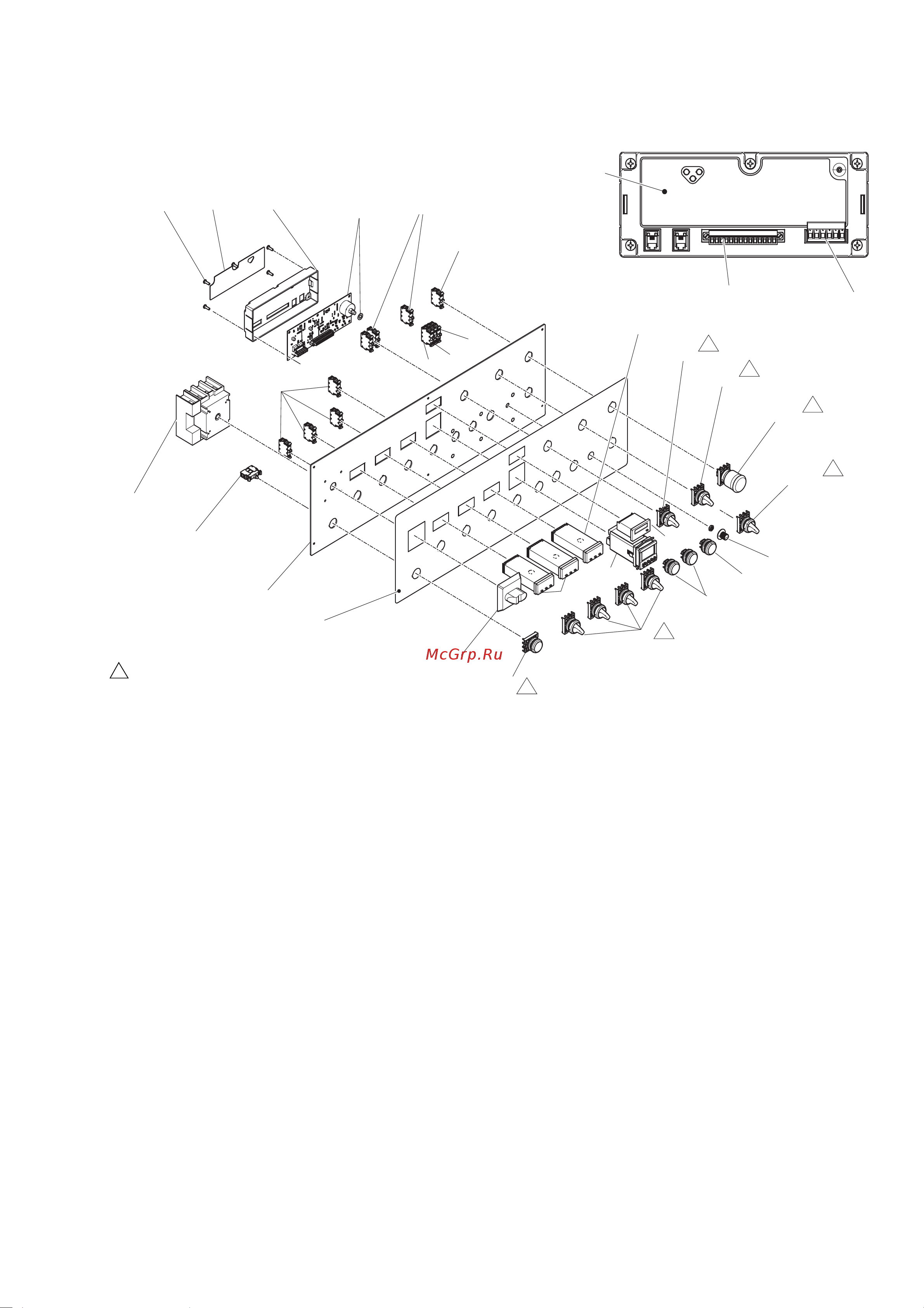

Панель управления
* Детали, входящие в комплект 17U244 (приобретается
отдельно).
WLD
Затяните с усилием 20 Н•м (15 +/-2 дюймофунтов).
1
Поз. Артикул Описание Кол-во
701 17V467 ПАНЕЛЬ, передняя, Gusmer, окрашенная 1
702 123967 РУЧКА для отключения
управления оператором
1
703 17V468 ИНДИКАТОР, зеленый 1
705 17V469 ПЕРЕКЛЮЧАТЕЛЬ двухпозиционный 5
706 130287 РЕГУЛЯТОР, температуры, A-B 2
707 17V470 СЧЕТЧИК, дисплей СИД 1
708 17V485 СЧЕТЧИК, обратного отсчета 1
709 17V471 ПЕРЕКЛЮЧАТЕЛЬ трехпозиционный 1
710 17V472 ИНДИКАТОР, синий 2
711 17V474 ИНДИКАТОР, белый 1
712* - - - - - КРУГЛАЯ РУЧКА, выключателя,
контроля давления
1
713 17V475 ВЫКЛЮЧАТЕЛЬ, аварийный останов 1
714 17V476 ПЕРЕКЛЮЧАТЕЛЬ, без фиксации,
3-позиционный, красный
1
715 17V477 КОНТАКТНЫЙ, блок, 1 НЗ 2
716 17V478 ИНДИКАТОР, фронтальный, красный,
12-30 В
1
717 17V479 КОНТАКТНЫ, блок,1 НО 8
718 17V480 МОДУЛЬ, СИД, 240 В, зеленый 1
719 24R736 ПЕРЕКЛЮЧАТЕЛЬ, откл.,
установленная дверца
1
720* - - - - - ПЛАТА, в сборе, контроль давления 1
721 17V481 НАКЛЕЙКА, операции 1
722* - - - - - КРЫШКА, платы контроля давления 1
723* - - - - - ЭТИКЕТКА, платы контроля давления 1
724* - - - - - ВИНТ, крепежный, с полукруглой головкой 5
727 17V482 РАЗЪЕМ, штепсельный,
5,08 мм (6-позиционный)
1
730 17V483 РАЗЪЕМ, штепсельный,
3,81 мм (14-позиционный)
1
731 17V484 РЕГУЛЯТОР, температуры, шланг 1
Поз. Артикул Описание Кол-во
