Электрические схемы
3A5490K 101

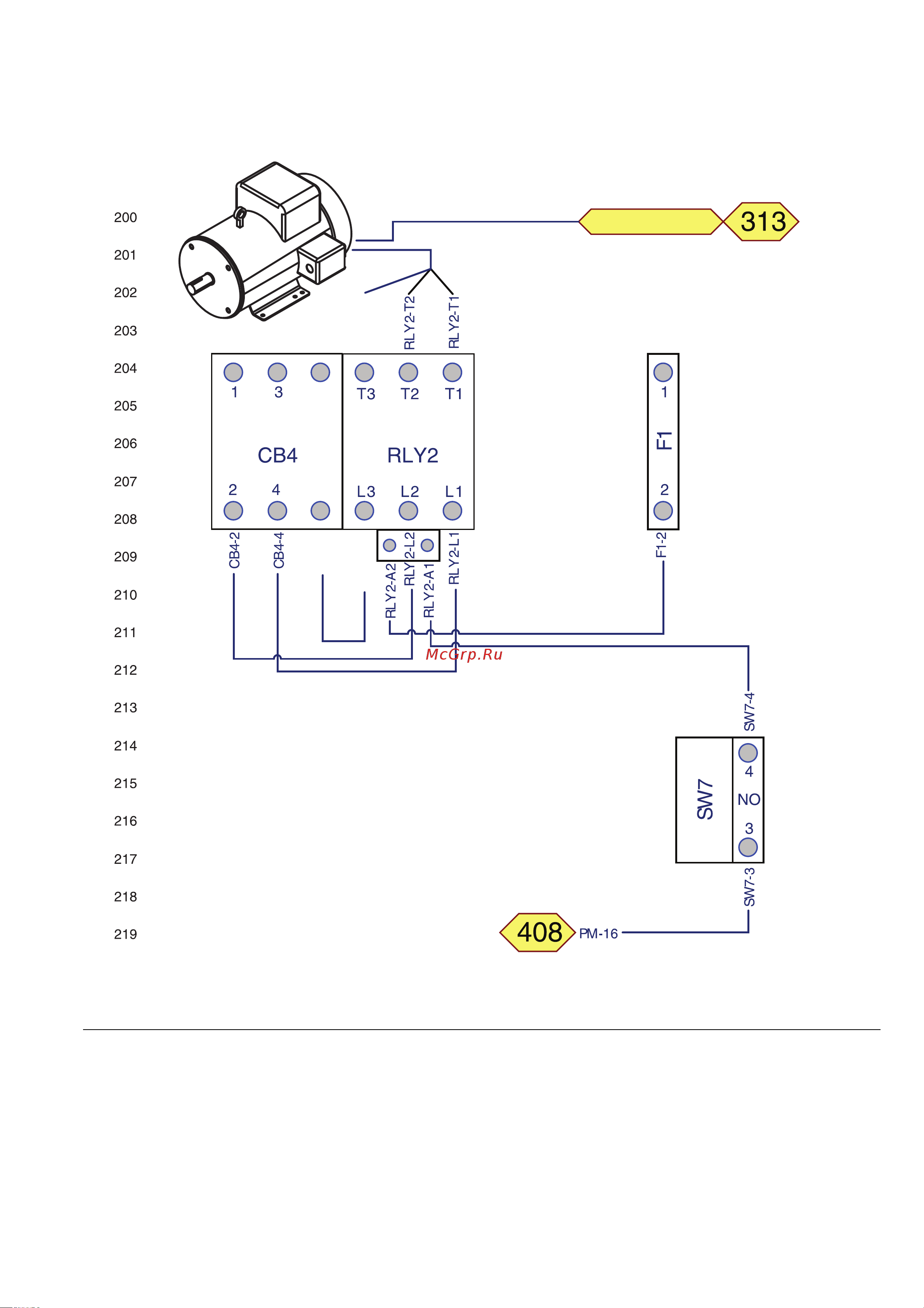

Проводка реле двигателя
* RLY2-T3 присутствует только в моделях GH-4.
РИС.81
5
6
CB4-6
RLY2-L3
RLY2-T3
ti32756b
*
Переключатель мотора O / T
Электропривод
ПЕРЕКЛЮЧАТЕЛЬ
МОТОРА
МОТОР
МОТОР
