Режим ожидания
3A5490K 39
Режим ожидания
В случае прекращения распыление в течение некоторого
времени, выполните следующее:
• Остановка установку (стр. 39) и выполните Процедура
сброса давления (стр. 41).
• Либо запустите рециркуляцию на низком давлении.
См. раздел Циркуляция материала, стр. 33.
Остановка
1. Поверните ручку выключателя контроля давления (CJ)
в положение ВЫКЛ.
2. Поверните ручку переключателя управления насосом
(CL) в положение ОСТАНОВКА. Нажмите на спусковой
крючок пистолета или сбросьте давление с помощью
клапанов сброса давления (R) на коллекторе
дозирующего устройства (M).
3. Поверните ручку выключателя питания двигателя (CN) в
положение ВЫКЛ, когда поршень насоса будет находится
в крайнем левом положении.
4. Переведите выключатели всех зон нагрева (CR) в
положение ВЫКЛ.
5. Поверните ручку главного выключателя питания (CE)
в положение ВЫКЛ. Главный индикатор питания (CF)
погаснет.
6. Выключите воздушный компрессор, осушитель воздуха
и источник воздуха для дыхания, если установлены.
7. Выключите питательные насосы (G).
ВНИМАНИЕ
Правильное выполнение процедур настройки, запуска
и выключения системы определяет степень надежности
электрооборудования. Описанные ниже процедуры
позволяют обеспечить стабильность напряжения.
Невыполнение этих процедур приводит к колебаниям
напряжения, в результате которых оборудование может
быть повреждено, а гарантия может быть признана
недействительной.

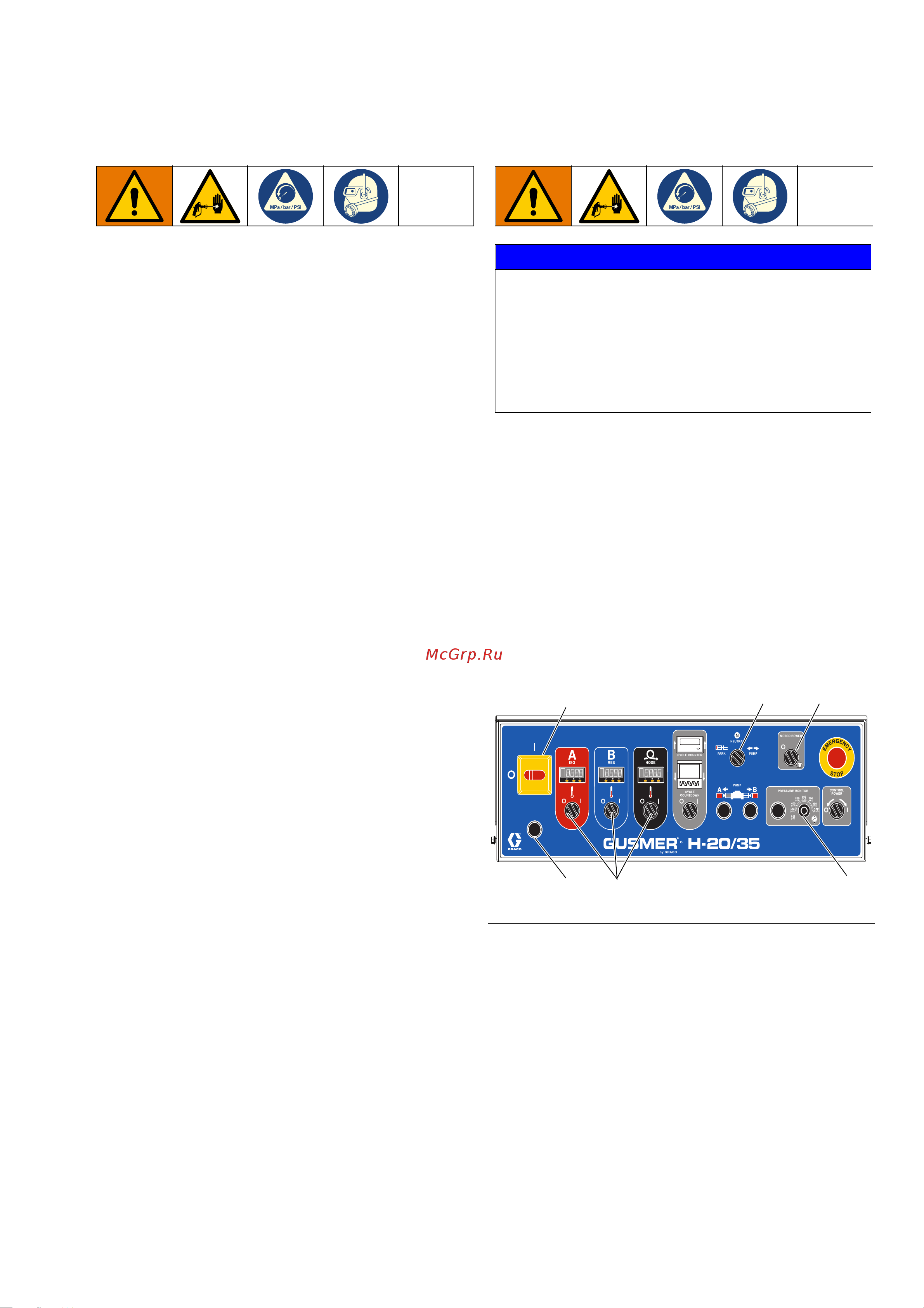

РИС.45
01
02
F
01
02
F
01
02
F
ti32106a
CL
CN
CR
CE
CF
CJ
