Циркуляция материала
3A5490K 35
Снижение давления
гидравлической системы
1. Поверните ручку переключателя управления
насосом (CL) в нейтральное положение и убедитесь,
что выключатель питания двигателя (CN) находится
в положении ВЫКЛ. Поверните ручку главного
выключателя питания (CE) в положение ВКЛ. Затем
запустите систему, для чего поверните переключатель
управления питанием (CH) в положение СТАРТ.
2. Перед запуском гидравлического двигателя следует
разблокировать регулятор гидравлического давления
(AG), для чего поворачивайте ручку нижнего
регулирующего устройства против часовой стрелки.
Затем поворачивайте ручку верхнего регулирующего
устройства против часовой стрелки до упора, чтобы
установить минимальное давление. Регулятор
гидравлического давления можно заблокировать
снова, для чего поворачивайте ручку нижнего
регулирующего устройства по часовой стрелке.
3. Убедитесь, что выключатель обратного отсчета цикла
(CB) повернут в положение ВЫКЛ.
4. Поверните ручку выключателя питания двигателя (CN) в
положение ВКЛ. Затем поверните ручку переключателя
управления насосом (CL) в положение НАСОС.
Выполняйте циркуляцию жидкости при минимально
возможном давлении.
5. При прогреве системы:
a. Проверьте целевые значения температуры.
См. раздел Цифровые контроллеры
температуры, стр. 31.
b. Включите все 3 выключателя зон нагрева (CR).
c. Дождитесь, пока измерительные приборы на впуске
(U) не зафиксируют достижение минимального
значения температуры жидкости из бочек подачи,
установленного для химических компонентов.
Поверните ручку переключателя управления
насосом (CL) в нейтральное положение. Затем
поверните ручку выключателя питания двигателя
(CN) в положение ВЫКЛ.
6. Вернитесь к действию 12 процедуры Запуск, стр. 28.

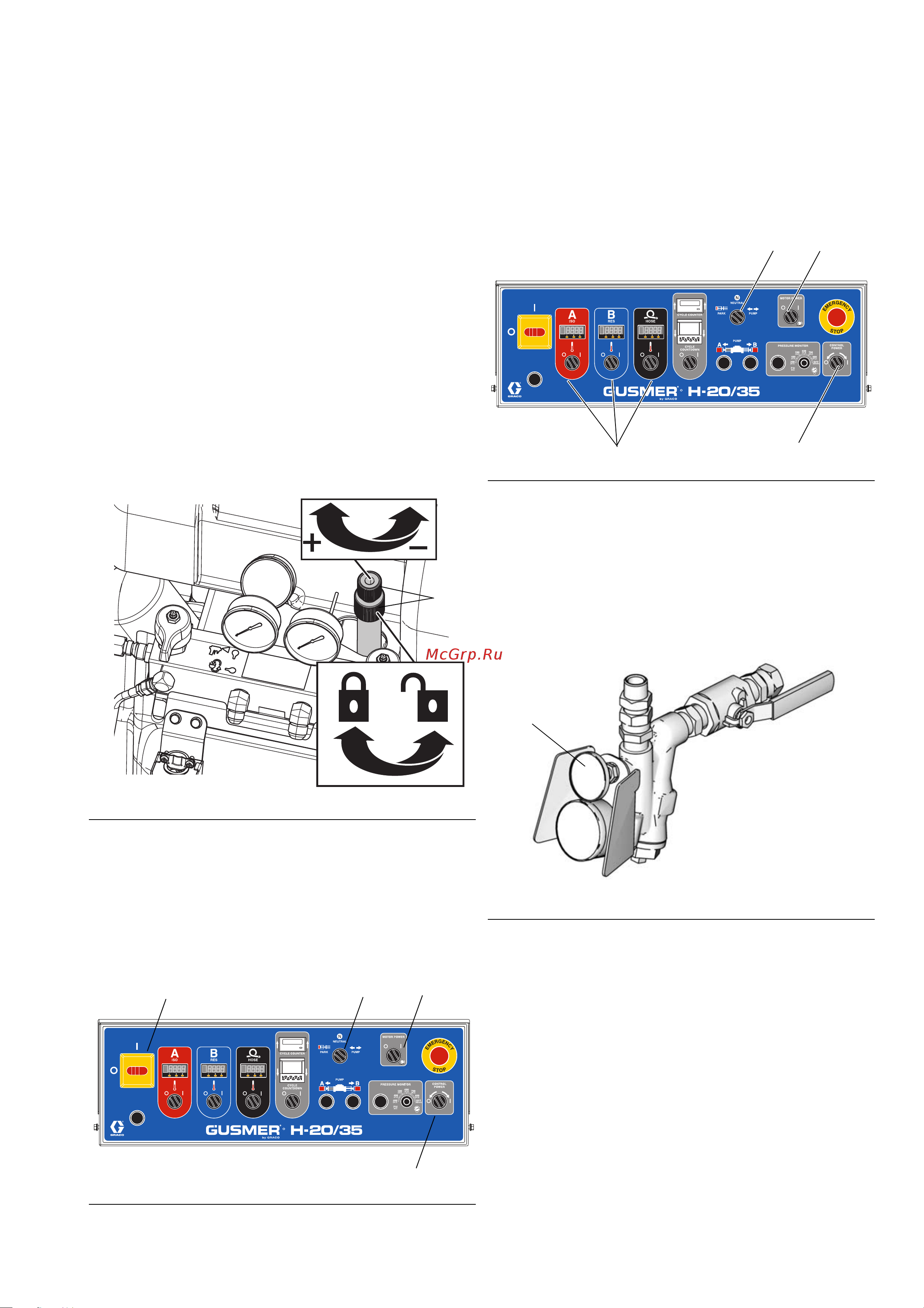

РИС. 31: Регулировка гидравлического давления
РИС.32
WLD
AG
01
02
F
01
02
F
01
02
F
ti32106a
CL
CN
CE
CH
РИС.33
РИС. 34: Измеритель впускного давления на узле впускного
патрубка
01
02
F
01
02
F
01
02
F
ti32106a
c38
CN
CH
CR
CL
U
