Отремонтируйте оборудование
3A5490K 67

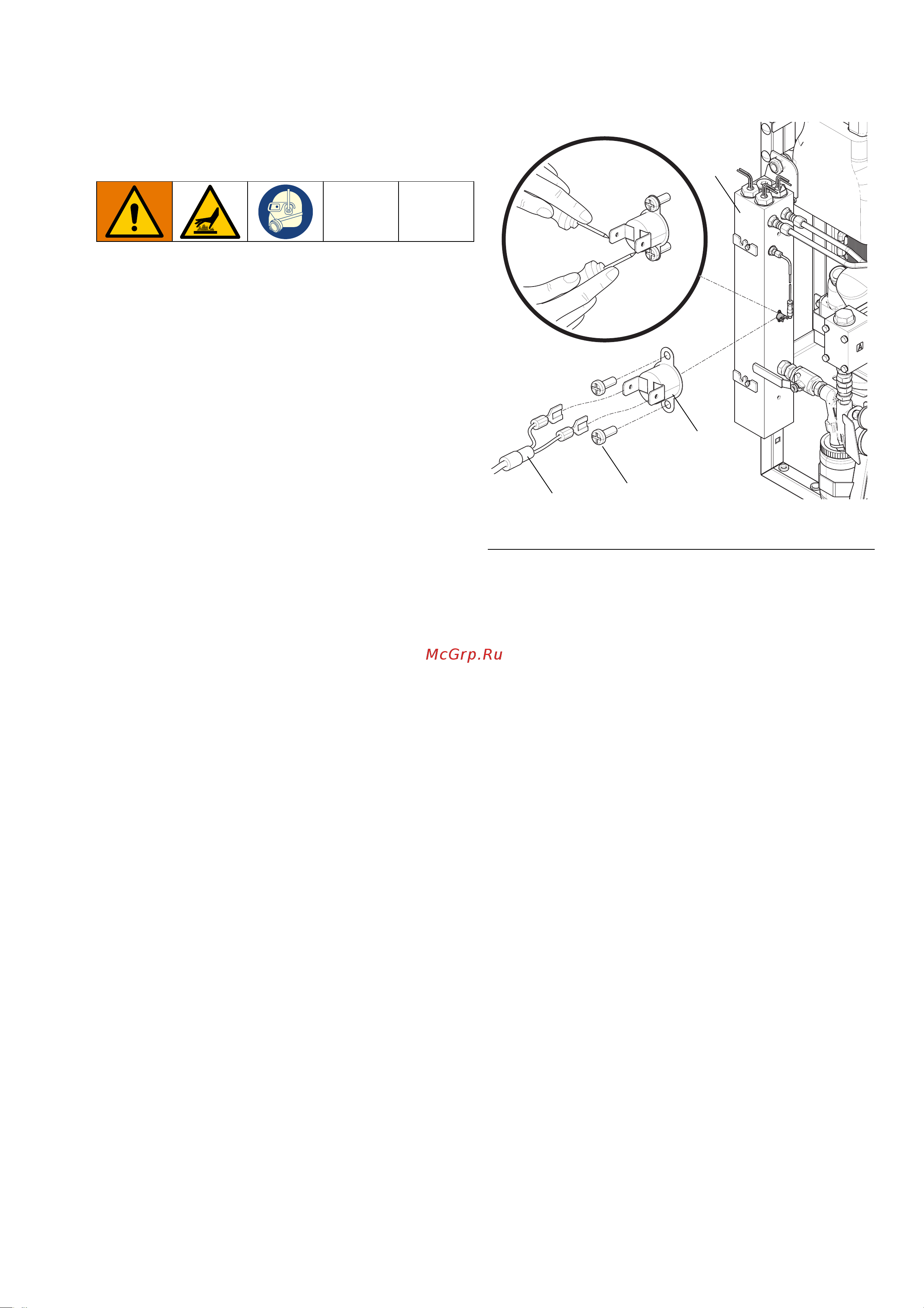

Ремонт реле перегрева
нагревателя
1. Выполните Остановка, см. стр. 39.
2. Дайте нагревателям остыть.
3. Отсоедините реле перегрева (509) от кабеля (88 или 89).
Проверьте контактные пластины с помощью омметра.
ПРИМЕЧАНИЕ: Если значение сопротивления не находится
в районе нуля, необходимо заменить реле перегрева (509).
4. Если реле не прошло проверку, извлеките винты.
Утилизируйте поврежденное реле. Нанесите тонкий
слой термопасты 110009 и установите новое реле (509)
в том же месте на корпусе (501). Закрепите реле винтами
(513) и подсоедините кабели (88 или 89).
РИС.68
WLD
88 или 89
513
509
501
