Техническое обслуживание
44 3A5490K
Влага
Во избежание кристаллизации не подвергайте компонент A
воздействию влажного воздуха.
Порты перемешивателя камеры пистолета
Регулярно очищать порты камеры смешивания на пистолете
(E). См. руководство по эксплуатации краскораспылителя.
Фильтры запорного клапана пистолета
Регулярно очищайте фильтры запорного клапана пистолета.
См. руководство по эксплуатации краскораспылителя.
Защита от пыли
Во избежание скопления пыли на модулях управления,
вентиляторах и двигателе электрического вентилятора
используйте чистый, сухой и не содержащий масла
сжатый воздух.
Вентиляционные отверстия
Следите за чистотой вентиляционных отверстий на кожухах
дозирующего устройства, электрическом блоке (C) и крышке
трансформатора для шланга (128).
Очистка фильтров для
жидкости на впуске
Фильтры для жидкости на впуске (AE) позволяют удалять
частицы, которые могут засорить насос и клапаны. Ежедневно
проверяйте фильтры в рамках процедуры запуска и при
необходимости осуществляйте очистку.
Изоцианат может кристаллизироваться в результате
загрязнения материала влагой или замораживания.
Загрязнение фильтра компонента А будет минимальным
при использовании беспримесных химических реагентов,
а также при надлежащем соблюдении предписаний
в отношении хранения, перевозки и использования
химических веществ.
ПРИМЕЧАНИЕ: Очищайте фильтр компонента А только во
время ежедневного запуска. Это минимизирует загрязнение
материала влагой в процессе непосредственного вымывания
изоцианатного осадка водной струей в начале работы
дозатора.
1. Закройте клапан для впуска жидкости (AD). Затем
отключите соответствующий питательный насос (G).
Это предотвратит перекачивание материала во время
очистки фильтра для жидкости на впуске (AE).
2. Для сбора сливаемой жидкости во время удаления
заглушки (AY) фильтра, установите контейнер под
основание фильтра (AW).
3. Извлеките фильтр для жидкости на впуске (AE) из
корпуса. Тщательно промойте фильтр совместимым
растворителем и встряхните для удаления влаги.
Осмотрите фильтр. Должно быть закупорено не
более 25% ячеек. Если закупорено свыше 25% ячеек,
замените сетку фильтра. Осмотрите прокладку
фильтра (AZ) и замените ее при необходимости.
4. Убедитесь, что заглушка фильтра (AY) вкручена в
основание фильтра (AW).
5. Откройте клапан для впуска жидкости (AD) и убедитесь
в отсутствии утечек.
ВНИМАНИЕ
Не затягивайте заглушку фильтра (AY) слишком сильно.
В противном случае резьба заглушки фильтра может
быть повреждена. Уплотнительное кольцо круглого
сечения должно служить сальниковым уплотнением.

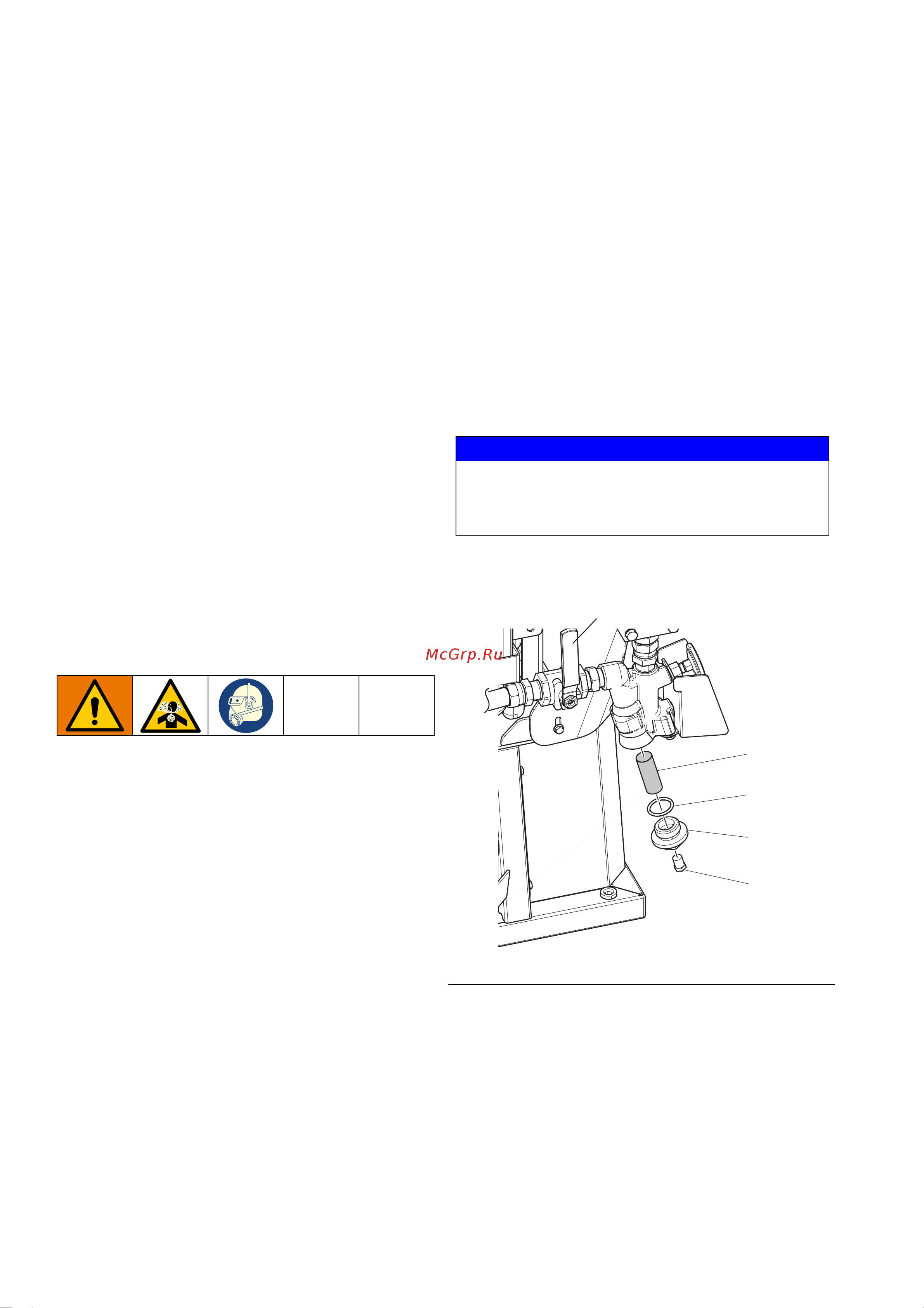

РИС. 54: Впускной фильтр в сборе
WLD
$:
$(
$=
$<
AD
