Детали
86 3A5490K

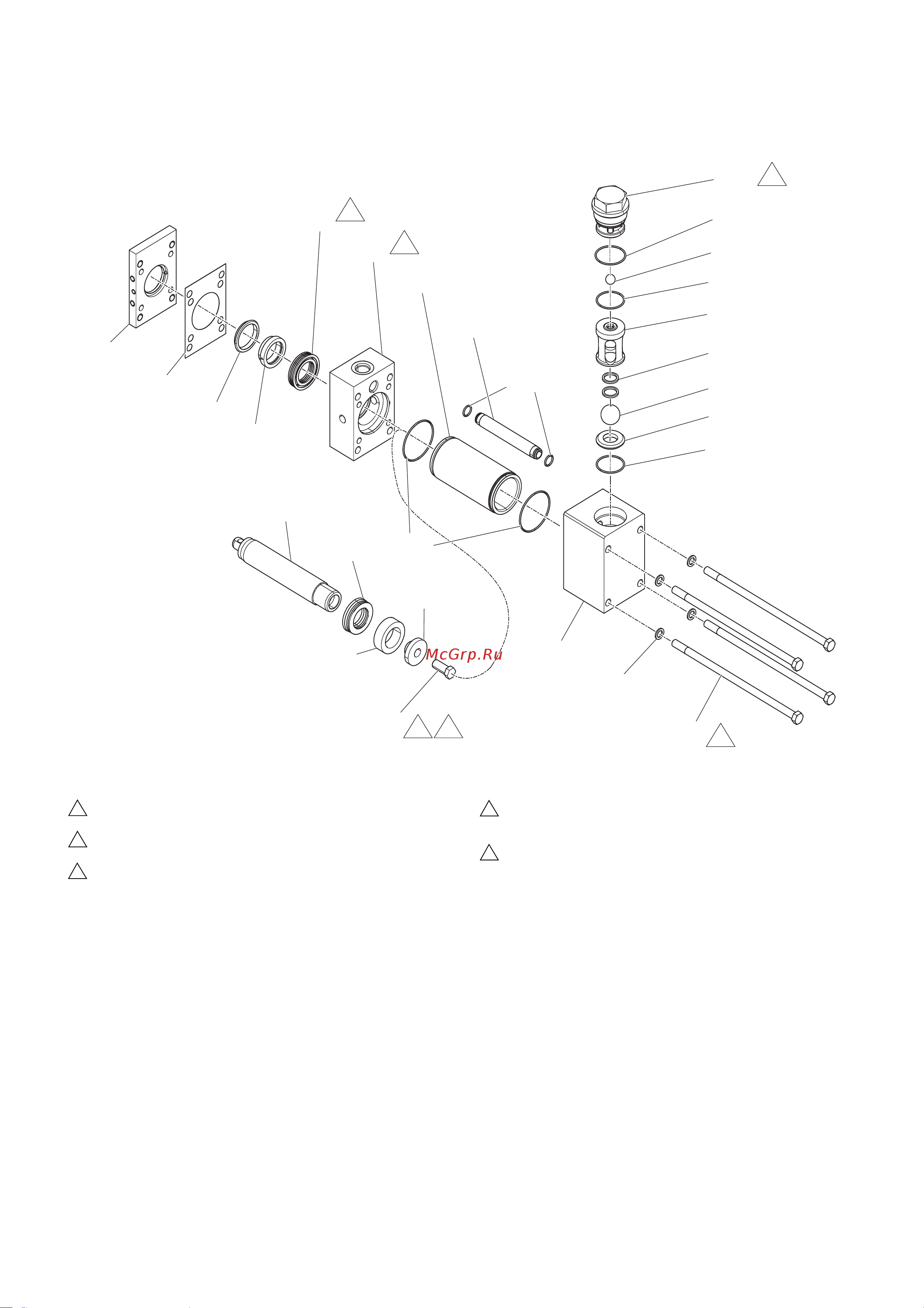

Детали блока дозатора
WLD
Нанесите на резьбу (113500).
3
Затяните (819) с усилием 102 Н•м (75 футофунтов).
4
Нанесите резьбовой герметик и затяните (808) с усилием
52 Н•м (38 футофунтов) Если резьба сухая, затяните с
усилием 61 Н•м (45 футофунтов)
5
Сальниковое уплотнение (816) следует вдавить в корпус без
перекоса (826).
9
Затяните с усилием 61 Н•м (45 футофунтов).
10
