Детали
3A5490K 93

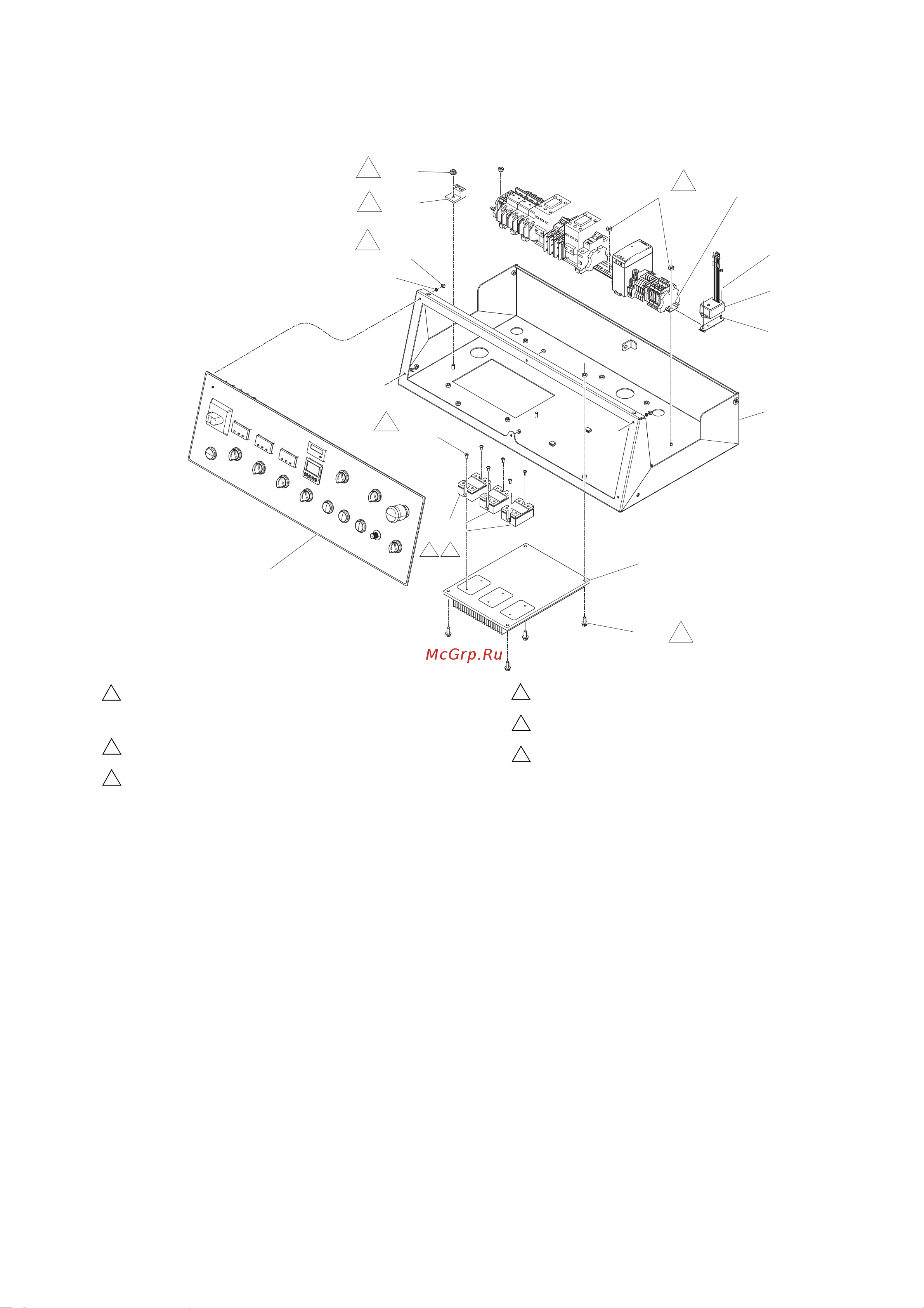

Электрический блок
* Входит только в комплект поставки моделей
на 350-415 В, 3-фазы / нейтраль. См. раздел Модели,
стр. 3.
WLE
Равномерно нанесите слой тепловой консистентной смазки
на нижнюю обработанную поверхность (604) минимальной
толщиной 0,003 дюйма.
1
Расположите как показано на рисунке.
2
Затяните с усилием 24 Н•м (18 дюймофунтов).
4
Затяните с усилием 68–75 Н•м (50-55 дюймофунтов).
5
Затяните с усилием 61 Н•м (45 дюймофунтов).
6
Затяните с усилием 149 Н•м (110 дюймофунтов).
7
Поз. Артикул Описание Кол-во
601 17V486 ОСНОВАНИЕ, блока электрического,
окрашенное
1
602 17V487 ПАНЕЛЬ, передняя, в сборе 1
603 17V488 МОДУЛЬ, автоматический
выключатель (только GH-2 серии A)
1
26A847 МОДУЛЬ, автоматический
выключатель (только GH-2 серии B
и более поздние, GH-4)
1
604 17V489 РАДИАТОР, твердотельного реле 1
605 17V490 РЕЛЕ, 480/75 А, твердотельное 3
606 C19862 ГАЙКА стопорная, шестигранная 6
607 - - - - - ВИНТ, крепежный, с плоской головкой, 8 x 3/8 6
608 108296 ВИНТ крепежный,
с шайбой и шестигранной головкой
4
609 117666 КЛЕММА заземления 1
610 115942 ГАЙКА шестигранная, с фланцевой головкой 1
611 113504 ГАЙКА предохранительная,
с шестигранной головкой
3
613 17V492 ЖГУТ ПРОВОДОВ, слабый ток, переменный 1
614 17V493 ЖГУТ ПРОВОДОВ, низкое напряжение 1
615 17V494 ЖГУТ ПРОВОДОВ,
питания (только GH-2 серии A)
1
17H962 ЖГУТ ПРОВОДОВ,
питания (GH-2 серии B и более поздние, GH-4)
616 17V495 ЖГУТ ПРОВОДОВ, твердотельного реле 1
619 17V496 ПРОВОД перемычки, антиблок. 1
620 103181 ШАЙБА, стопорная, внешн. 6
621* 16U530 МОДУЛЬ, защита от пульсации в системе 1
622* 17V505 ПЕРЕХОДНИК, DIN, блок MOV 1
623* 105334 ГАЙКА стопорная, шестигранная 1
Поз. Артикул Описание Кол-во
