Отремонтируйте оборудование
3A5490K 65
Замена датчиков давления
1. Промойте оборудование. См. Промывка, стр. 42.
2. Выполните Остановка, см. стр. 39, и Процедура сброса
давления, см. стр. 41.
3. Отсоедините кабели измерительных преобразователей
от платы устройства контроля давления.
4. Удалите стяжки, удерживающие кабель датчика,
и извлеките кабель из электрического блока (C).
5. Извлеките измерительный преобразователь (405)
из коллектора (AA).
6. Установите уплотнительное кольцо (416) на новый
датчик (405).
7. Установите датчик в коллектор. Отметьте конец кабеля
лентой (красный цвет должен обозначать измерительный
преобразователь A, синий — измерительный
преобразователь B).
8. Уложите новый кабель в электрический блок (C) и
обратно свейте в жгут. Прикрепите стяжки кабелей
к пучку, как раньше.
9. Подключите кабель измерительного преобразователя
давления A к плате устройства контроля давления.
Подключите кабель измерительного преобразователя
давления B к плате устройства контроля давления.
ПРИМЕЧАНИЕ: Плата контроля давления считывает разницу
между показаниями датчиков давления A и B (405). Если
оба датчика отсоединены или повреждены и выдают тот же
некорректный сигнал, индикатор монитора давления (CK)
не будет показывать ошибку и оборудование не отключится.
ОПАСНО
ОПАСНОСТЬ ТЯЖЕЛОГО ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Это оборудование может питаться от источника с
напряжением более 240 В. Прикосновение к проводнику
под таким напряжением может привести к серьезной
травме или смерти.
• Перед отсоединением любых кабелей и перед
обслуживанием оборудования отключите подачу и
отсоедините электропитание на главном выключателе.
• Все электромонтажные работы должны выполняться
квалифицированным электриком с соблюдением всех
местных правил и нормативных требований.

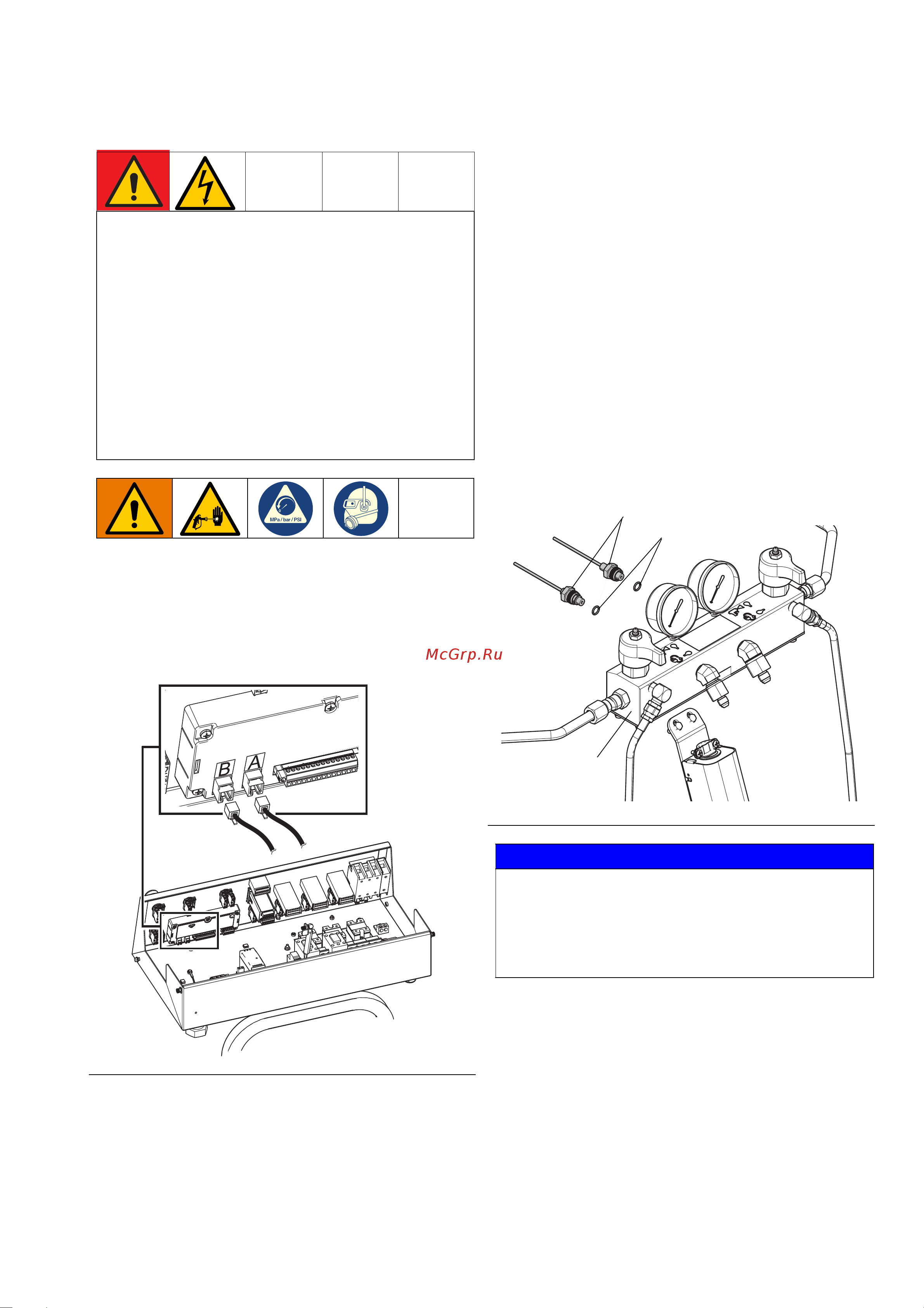

РИС. 66: Кабели датчиков
WLD
РИС.67
ВНИМАНИЕ
Клапаны сброса давления (R) и разрывные диафрагмы (513)
в обоих главных нагревателях должны быть установлены
и правильно функционировать, чтобы предотвратить
повреждение оборудования в случае избыточного давления.
Датчики давления (405) не обеспечат отключение
оборудования при избыточном давлении.
WLD
A
B
AA
405
406
