Подготовка к работе
24 3A5490K
Наладка системы смазки насоса
для щелевого уплотнения
Насос компонента A (изоцианат): Заполните резервуар
жидкости для щелевого уплотнения (AM) жидкостью
Graco TSL, арт. № 206995 (входит в комплект поставки).

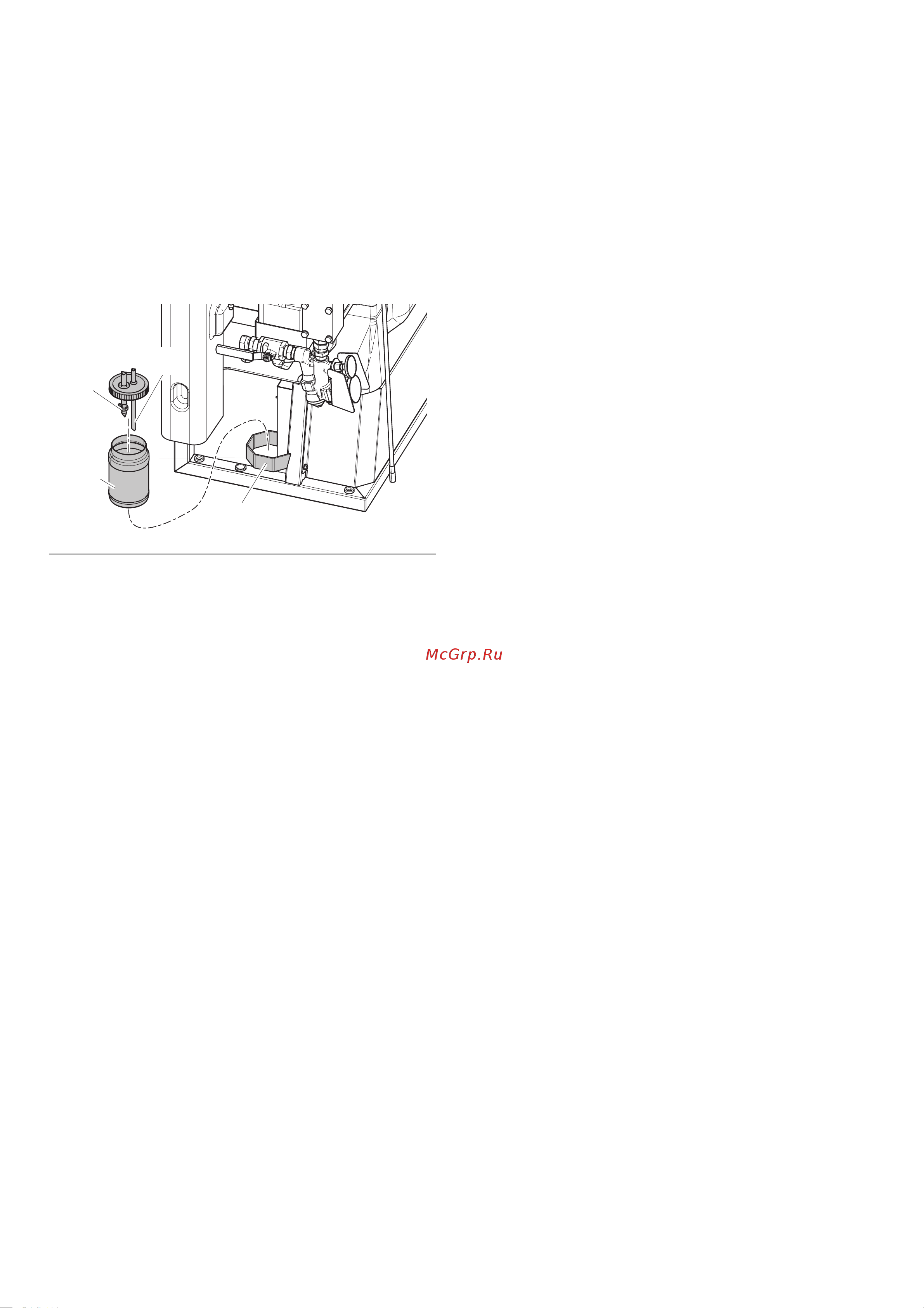

1. Извлеките резервуар жидкости для щелевого
уплотнения (AM) вверх из скобы для резервуара (AN)
и снимите крышку.
2. Залейте свежую жидкость Graco TSL. Закрутите
резервуар жидкости для щелевого уплотнения (AM)
в крышку и вставьте в скобу для резервуара (AN).
3. Вставьте фильтр впуска жидкости для щелевого
уплотнения (AP) в резервуар приблизительно
на 1/3 высоты резервуара.
4. Вставьте трубку выпуска жидкости для щелевого
уплотнения (AR) в резервуар так, чтобы она касалась
дна.
ПРИМЕЧАНИЕ: Трубка выпуска жидкости для щелевого
уплотнения (AR) должна доставать до дна резервуара, чтобы
кристаллы изоцианата оседали на дне и не засасывались
в фильтр впуска жидкости для щелевого уплотнения (AP).
Выполнять заправку перед запуском не требуется.
Установка датчика
температуры материала
Датчик температуры жидкости (FTS) входит в комплект
поставки. Установите датчик температуры жидкости между
шлангом с подогревом (B) и подогреваемым гибким-шлангом
поводком (D). Инструкции см. в руководстве к шлангу с
подогревом. При необходимости добавьте любое количество
дополнительных секций шланга с подогревом. Убедитесь в
том, что кабели имеют запас по длине при изгибах шланга.
Оберните кабель и электрические соединения изоляционной
лентой.
РИС.9
WLD
$3
$5
$0
$1
