Подготовка к работе
3A5490K 25
Подключение шланга с
подогревом к дозатору
1. Поверните ручку главного выключателя питания (CE)
в положение ВЫКЛ.
ПРИМЕЧАНИЕ: Гидравлический дозатор Gusmer (A)
совместимо только со стандартными шлангами для двух
компонентов с подогревом и термопарой. Подробные
инструкции по подключению шлангов с обогревом см.
в руководстве по эксплуатации шланга с обогревом.
ПРИМЕЧАНИЕ: Датчик температуры жидкости (FTS)
и подогреваемый гибкий шланг-поводок (D) должны
использоваться вместе со шлангом с подогревом (B).
Длина шланга, включая гибкий шланг-поводок с обогревом
(D), должна составлять не менее 18,3 м (60 футов).
2. Подключите шланг с обогревом к дозирующему
устройству.
a. Подсоедините шланги жидкости к коллектору
жидкости дозатора.
ПРИМЕЧАНИЕ: На выпускных отверстиях для жидкости (N)
предусмотрены переходные фитинги, позволяющие
использовать шланги для жидкости с внутренним
диаметром 1/4 дюйма и 3/8 дюйма. Снимите переходники,
чтобы использовать шланги для жидкости с внутренним
диаметром 13 мм (1/2 дюйма).
b. Снимите крышку коробки (BL) и ослабьте затяжку
нижнего компенсатора натяжения (AT). Подключите
провода питания шланга к клеммной колодке (AS).
Положение проводов шланга A и B не имеет
значения. Затяните с усилием 4,0–5,6 Н•м
(35–50 дюймофунтов).
c. Полностью затяните винты нижнего компенсатора
натяжения (AT) и установите на место крышку.
d. Подключите соединители кабеля датчика
температуры жидкости (AV).
3. Закройте оба игольчатых клапана (AB) на коллекторе
пистолета (AA).
4. Подключите подогреваемый гибкий шланг-поводок (D)
к коллектору пистолета (AA). Не подключайте коллектор
к пистолету.

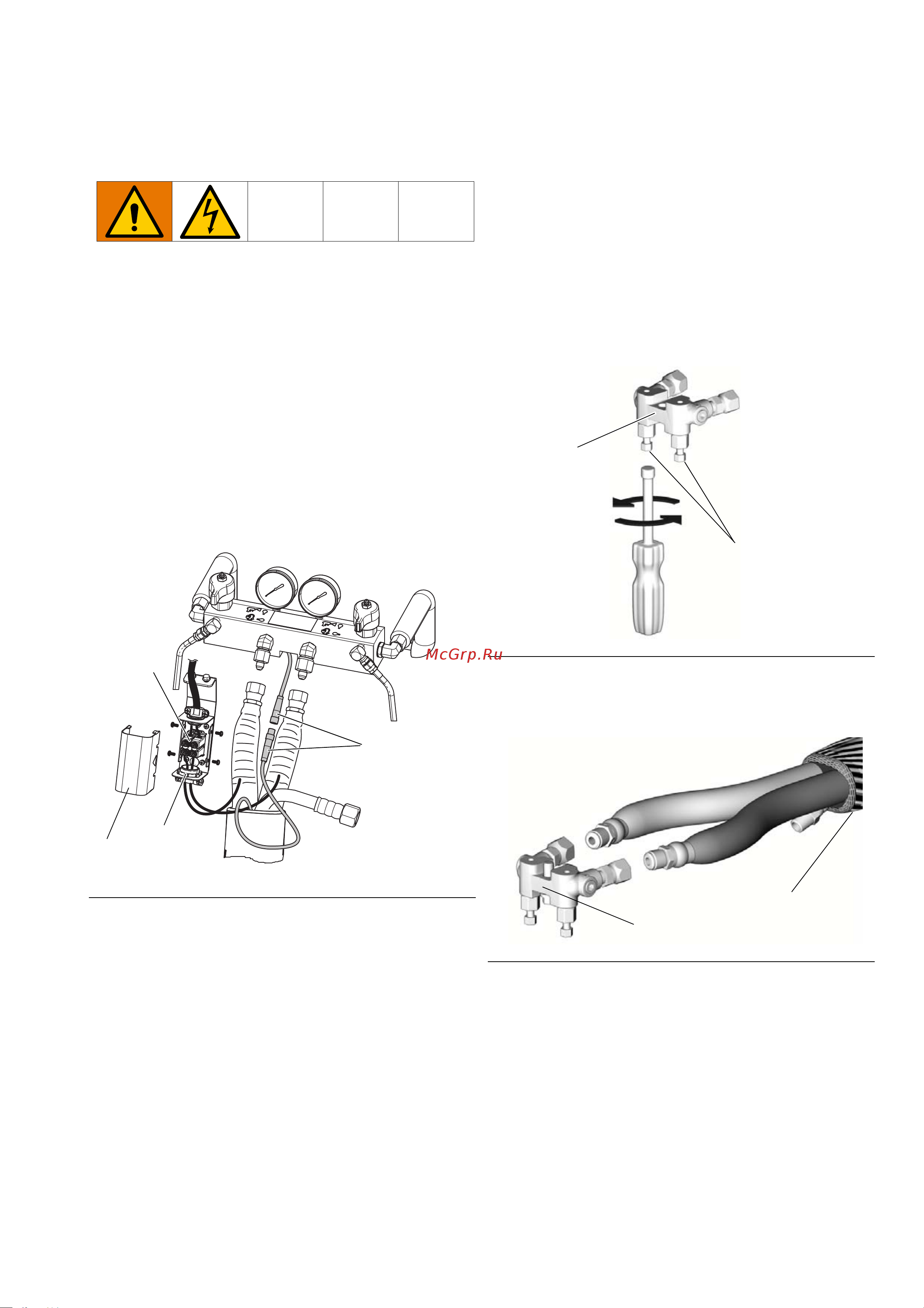

РИС. 10: Распределительная коробка шланга с подогревом
WLD
BL
AT
AS
AV
РИС. 11: Коллектор пистолета
РИС.12
AA
AB
AA
D
