Циркуляция материала
34 3A5490K
Подключение коллектора
пистолета к линии циркуляции
бочки
ПРИМЕЧАНИЕ: Показан коллектор пистолета Fusion.
Циркуляция жидкости через коллектор пистолета (AA)
обеспечивает быстрый предварительный подогрев шланга
с обогревом (B).
1. Выполните Процедура сброса давления, стр. 41.
2. Установите коллектор пистолета (AA) на переходник
рециркуляции пистолета (K). Подключите линии
рециркуляции пистолета (L) к переходнику
рециркуляции пистолета (K).
ПРИМЕЧАНИЕ: Используйте шланги, рассчитанные
на максимальное рабочее давление оборудования.
См. раздел Технические характеристики, стр. 108.
3. Направьте линии рециркуляции пистолета в
соответствующую бочку подачи компонента A или B.
4. Переведите клапаны сброса давления (R) в положение
РАСПЫЛЕНИЕ.
5. Выполните процедуру Снижение давления
гидравлической системы, стр. 35.

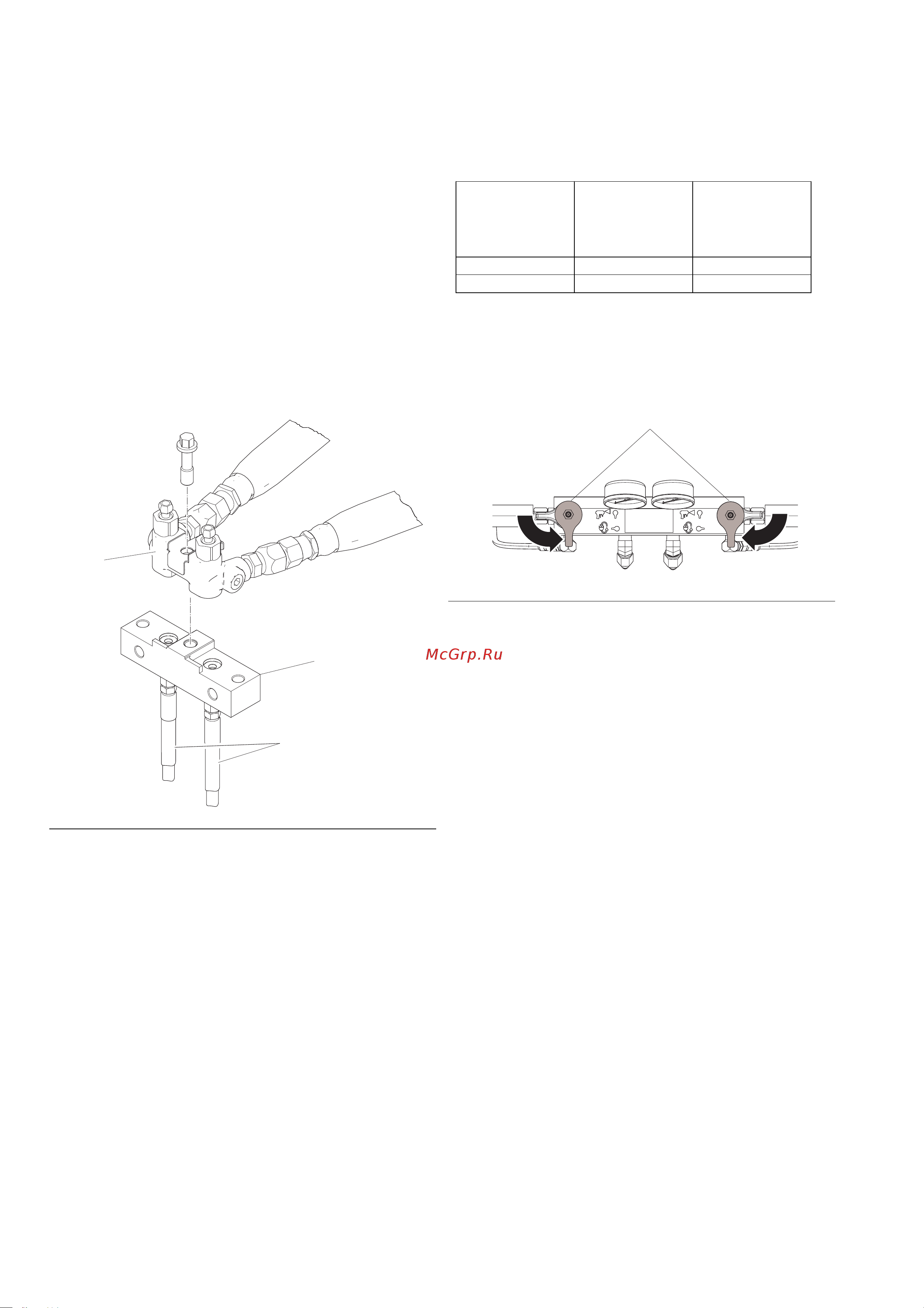

РИС. 29: Установка переходника рециркуляции пистолета
AA
K
L
WLD
Комплект
переходника
рециркуляции
пистолета (K)
Распылитель
Руководство по
эксплуатации
на английском
языке
246362 Fusion AP 309818
256566 Fusion CS 313058
РИС.30
R
WLD
