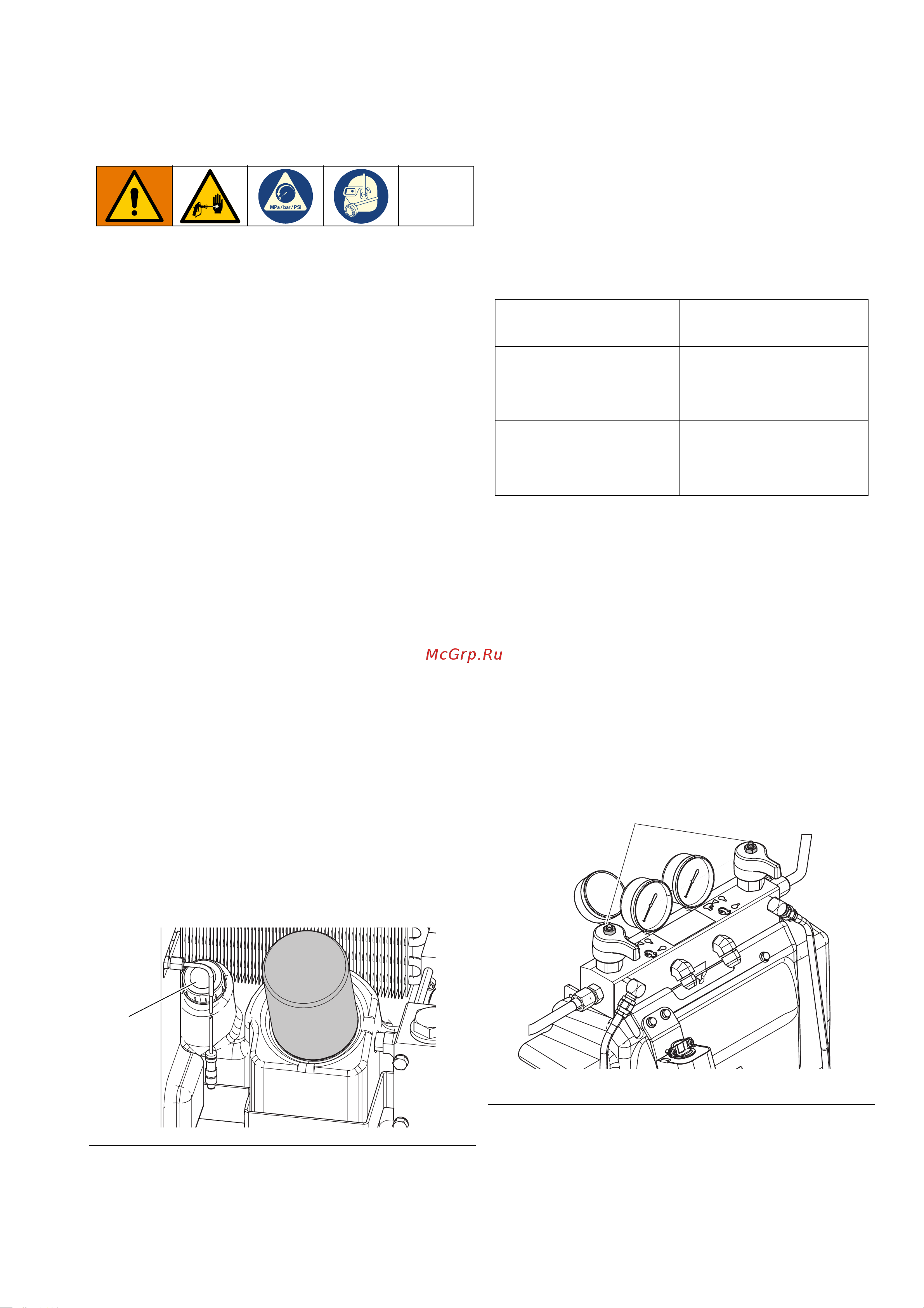

Техническое обслуживание
3A5490K 43
Техническое обслуживание
Перед осуществлением любых работ по техническому
обслуживанию выполните Процедура сброса давления,
стр. 41.
График
планово-предупредительного
технического обслуживания
Частота проведения технического обслуживания зависит
от рабочих условий вашей системы. Составьте график
планово-предупредительного технического обслуживания,
записав, когда и какой вид технического обслуживания
потребуется, а затем составьте обычный график проверки
своей системы.
• Ежедневно проверяйте гидравлические и жидкостные
трубопроводы на предмет утечек.
• Устраните все утечки гидравлической системы, выявите
и устраните причины утечек.
• Ежедневно проверяйте оба фильтра для жидкости
на впуске (AE). См. раздел Очистка фильтров для
жидкости на впуске, стр. 44.
• Следите за тем, чтобы компонент A не подвергался
воздействию атмосферной влаги и не кристаллизовался.
• Еженедельно проверяйте уровень гидравлической
жидкости. Измеряйте уровень жидкости гидравлической
системы с помощью уровнемера (BN). Уровень жидкости
должен находиться между отметками, нанесенными на
уровнемере. Долейте рекомендованную гидравлическую
жидкость при необходимости, см. Замена
гидравлической жидкости и фильтра (стр. 61) и
Рекомендованные гидравлические жидкости
с защитой от износа (AW) износа (AW)» (стр. 62).
Если гидравлическая жидкость имеет темный цвет,
замените жидкость и фильтр.
- Замените обкаточное масло в новой установке по
истечении первых 250 часов эксплуатации, или в
течение первых 3 месяцев, в зависимости от того,
что наступит раньше. См. Таблица 2: Частота
замены масла для сведений о рекомендуемой
периодичности замены масла.
Таблица 2: Частота замены масла
Техническое обслуживание
дозатора
Фильтры для жидкости на впуске
• Ежедневно проверяйте фильтры на входе жидкости,
см. раздел Очистка фильтров для жидкости на
впуске, страница 44.
Смазка клапанов сброса давления
• Один раз в неделю смазывайте клапаны сброса давления
(R) при помощи консистентной смазки Graco Fusion
(117773). Консистентная смазка продается отдельно.
Уровень смазки для щелевого уплотнения
Ежедневно контролируйте уровень и пригодность смазки
для щелевого уплотнения. При необходимости доливайте
или заменяйте смазку. См. раздел Система смазки насоса
жидкости щелевого уплотнения, стр. 45.
РИС.52
WLD
BN
Температура
окружающей среды
Рекомендуемая частота
замены
от 0° до 90°F
(от -17° до 32° C)
Через каждые 1000 часов
или раз в 12 месяцев
(в зависимости от того,
что наступит раньше)
90° F и выше
(32° C и выше)
Через каждые 500 часов
или раз в 6 месяцев
(в зависимости от того,
что наступит раньше)
РИС.53
WLD
5
