Подготовка к работе
22 3A5490K
Подключение питания
1. Выберите шнур питания с соответствующими
характеристиками. См. значения силы тока,
указанные в разделе Модели (страница 3),
чтобы выбрать соответствующий шнур питания.
2. Поверните ручку главного выключателя питания (CE)
в положение ВЫКЛ.
3. Откройте дверцу электрического блока (AH), для чего
ослабьте болты (BH) и поднимите дверцу вверх.
См. Р
ИС.8.
4. Проложите кабель питания через кабельный ввод (AL) в
электрическом блоке (C). Затяните кабельный ввод (AL).
См. Р
ИС.8.
5. Подключите провода питания к клеммам главного
выключателя (AJ) и наконечнику основного
заземляющего проводника (AK), как показано на Р
ИС.8.
Затяните с усилием 6,2 Н•м (55 дюймофунтов). Легко
надавите на все соединения, чтобы убедиться в том,
что они зафиксированы.
a. 230 В, 1 фаза: С помощью шестигранного ключа
на 4 мм (5/32 дюйма) подсоедините два провода
питания к контактам L1 и L2. Подключите зеленый
провод к наконечнику заземляющего
проводника (AK).
b. 230 В, 3 фазы: С помощью шестигранного ключа
на 4 мм (5/32 дюйма) подсоедините три провода
питания к контактам L1, L2 и L3. Подключите
зеленый провод к наконечнику заземляющего
проводника (AK).
c. 400 В, 3 фазы: С помощью шестигранного ключа
на 4 мм (5/32 дюйма) подсоедините три провода
питания к контактам L1, L2 и L3. Подключите
нейтраль к контакту N. Подключите зеленый
провод к наконечнику заземляющего
проводника (AK).
6. Убедитесь в правильном подключении всех элементов,
как показано на Р
ИС. 8. Закройте дверцу электрического
блока (AH) и затяните болты (BH).
7. Проверьте правильность направления вращения
вентилятора электрического двигателя (BK).
a. Поверните ручку главного выключателя питания
(CE) в положение ВКЛ.
b. Поверните переключатель управления питанием
(CH) в положение СТАРТ. Убедитесь, что
переключатель управления насосом (CL) находится
в нейтральном положении.
c. Ненадолго поверните ручку выключателя питания
двигателя (CN) в положение ВКЛ. Проверьте
направление вращения вентилятора
электродвигателя (BK). См. Р
ИС.7.
8. Если вентилятор двигателя вращается неправильно:
a. Немедленно поверните выключатель питания
двигателя (CN) в положение ВЫКЛ.
b. Поверните переключатель управления питанием
(CH) в положение СТОП.
c. Поверните ручку главного выключателя питания
(CE) в положение ВЫКЛ.
d. Повторите процедуру Подключение питания.
Поменяйте местами провода питания на клеммах
L1 и L2.
ОПАСНО
ОПАСНОСТЬ ТЯЖЕЛОГО ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Это оборудование может питаться от источника с
напряжением более 240 В. Прикосновение к проводнику
под таким напряжением может привести к серьезной
травме или смерти.
• Перед отсоединением любых кабелей и перед
обслуживанием оборудования отключите подачу и
отсоедините электропитание на главном выключателе.
• Оборудование должно быть заземлено. Оборудование
следует подсоединять только к заземленному источнику
питания.
• Все электромонтажные работы должны выполняться
квалифицированным электриком с соблюдением всех
местных правил и нормативных требований.
ВНИМАНИЕ
Гидравлические дозаторы Gusmer с напряжением 350–415 В
переменного тока не предназначены для работы от источника
питания с напряжением 480 В переменного тока. Во избежание
повреждения оборудования следуйте перечисленным ниже
рекомендациям.

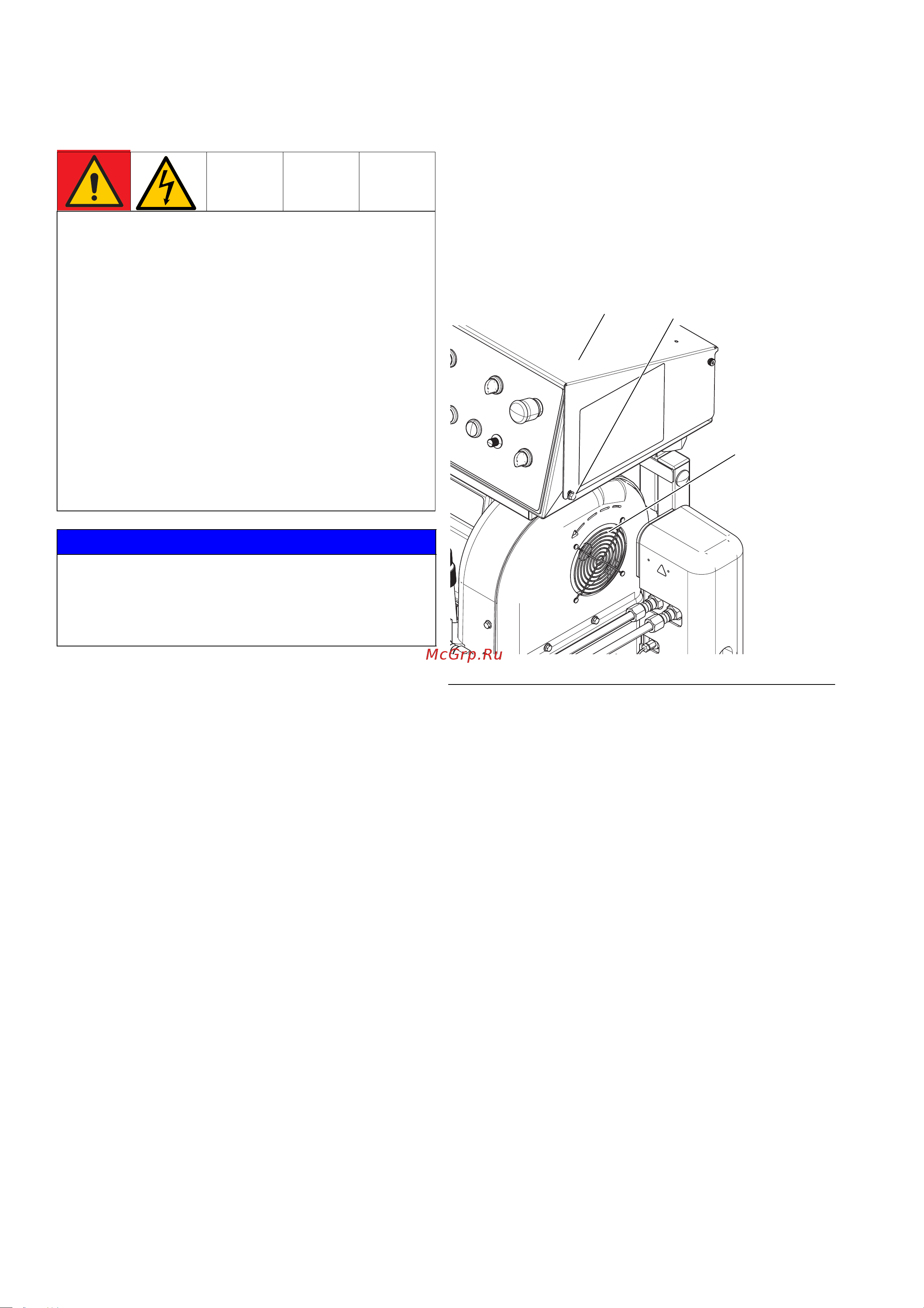

РИС. 7: Вращение электрического двигателя
WLD
BK
BH
AH
