Поиск и устранение неисправностей
3A5490K 49
ПРИМЕЧАНИЕ: В Определение зоны утечки из клапанов
клапана приведены сведения по устранению проблемы
«Дозирующий насос не поддерживает давление при
остановке».

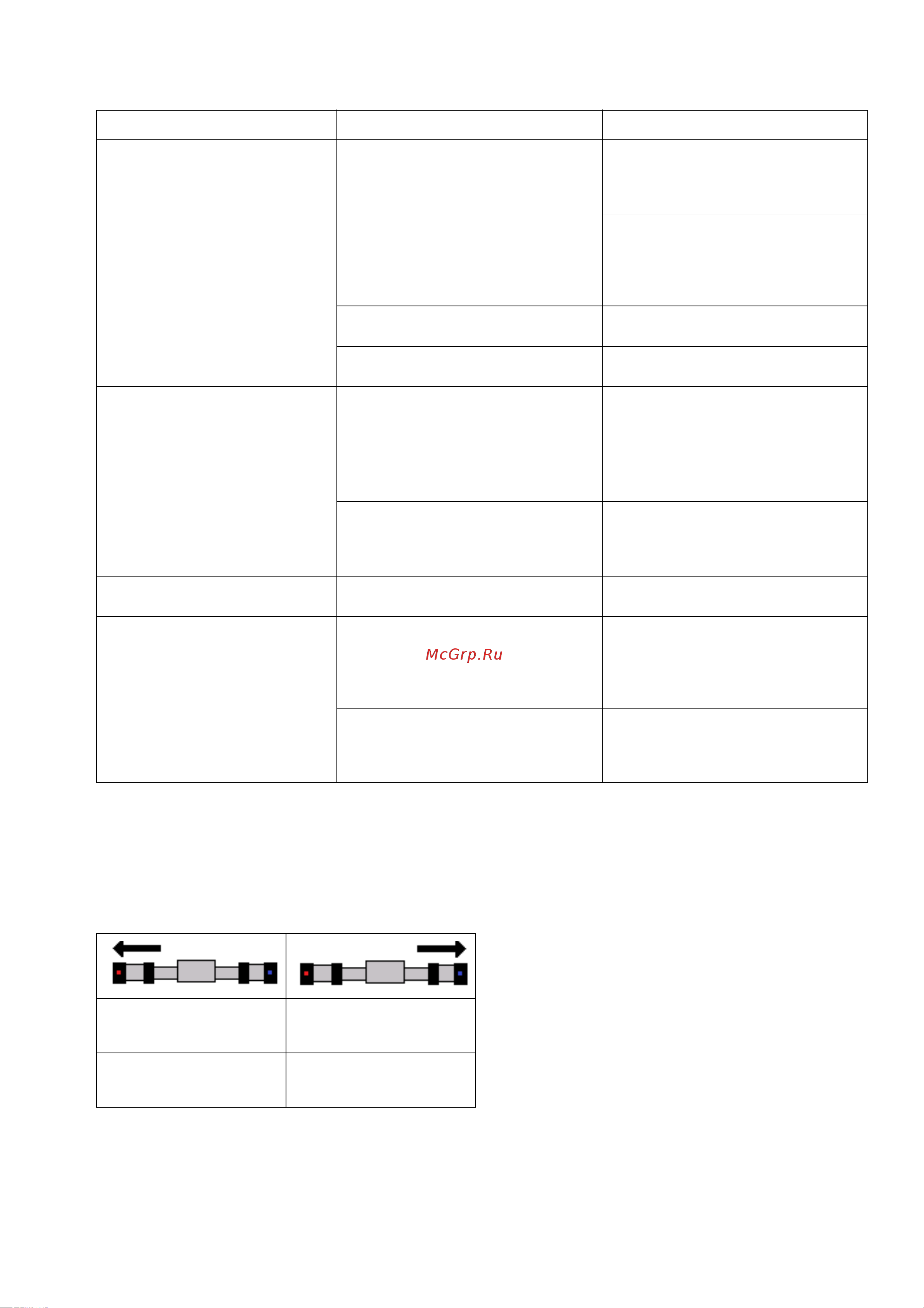

Таблица 3: Определение зоны
утечки из клапанов
Дисбаланс давления или материала
Чтобы определить, какой из компонентов вышел из
равновесия, проверьте цвет распыляемого материала.
Двухкомпонентные материалы, как правило, представляют
собой смесь жидкостей светлого и темного цветов, поэтому
слабо дозированный компонент может быть зачастую
определен без труда.
Определив слабо дозированный компонент, начните
распылять жидкость без цели, сфокусировав внимание
на манометре этого компонента.
Пример: если компонент В слабо дозирован, снимите
показания с измерителя давления стороны В. Если
показания манометра В значительно выше показаний
манометра А, то проблема заключается в пистолете.
Если показания манометра В значительно ниже показаний
манометра А, то проблема заключается в насосе.
Хаотичная работа насоса В насосе возникла кавитация Слишком низкое давление в подающем
насосе. Отрегулируйте давление так,
чтобы поддерживать его на уровне не
менее 0,7 МПа (7 бар; 100 psi).
Жидкость слишком густая. Свяжитесь с
поставщиком материала для получения
сведений о рекомендуемой температуре
жидкости для поддержания вязкости в
пределах 250–1500 сП.
Ослаблен реверсивный бесконтактный
датчик
См. раздел Насосы не работают в
обратном направлении, стр. 50.
Отказ направляющего распределителя Замените направляющий распределитель
(207).
Понижен объем подачи насоса Закупорка шланга подачи жидкости или
пистолета;; слишком малый внутренний
диаметр впускного шланга для жидкости
(F)
Откройте шланг для жидкости и очистите
его, или используйте шланг большего
диаметра.
Изношен поршневой клапан или
впускной клапан поршневого насоса
См. руководство по эксплуатации насоса.
Ненадлежащее давление в подающем
насосе
Проверьте и отрегулируйте давление в
подающем насосе и отрегулируйте его
так, чтобы поддерживать его на уровне
не менее 0,7 МПа (7 бар; 100 psi).
Утечка жидкости по сальниковому
уплотнению штока насоса
Изношены щелевые уплотнения Заменить. См. руководство по
эксплуатации насоса.
Отсутствует давление с одной
стороны
Утечка жидкости через
предохранительную диафрагму
на выпуске насоса
Убедитесь в подключении главного
нагревателя (W) и клапанов сброса
давления (R). Очистите. Замените
разрывной диск (512) на новый;
не заменяйте трубной заглушкой.
Ненадлежащее давление в подающем
насосе
Проверьте и отрегулируйте давление в
подающем насосе и отрегулируйте его
так, чтобы поддерживать его на уровне
не менее 0,7 МПа (7 бар; 100 psi).
Проблема Причина Решение
Выпускной клапан
со стороны В насоса
загрязнен или поврежден.
Впускной клапан
со стороны В насоса
загрязнен или поврежден
Впускной клапан со
стороны А насоса
загрязнен или поврежден
Выпускной клапан
со стороны A насоса
загрязнен или поврежден
