Graco Gusmer GH-2 CSC201 [71/110] Проверка кабелей датчика температуры жидкости
![Graco Gusmer GH-2 26C202 [71/110] Проверка кабелей датчика температуры жидкости](/views2/1901442/page71/bg47.png)
Отремонтируйте оборудование
3A5490K 71
Проверка кабелей датчика температуры
жидкости
1. Выполните Остановка, см. стр. 39.
2. Отключите кабель (163) датчика FTS на дозирующее
устройство. См. Р
ИС.72.
3. Проверьте контакты соединителя кабеля с помощью
омметра.
4. Если кабель не прошел проверку, см. раздел Ремонт
датчика температуры жидкости (FTS), стр. 72.

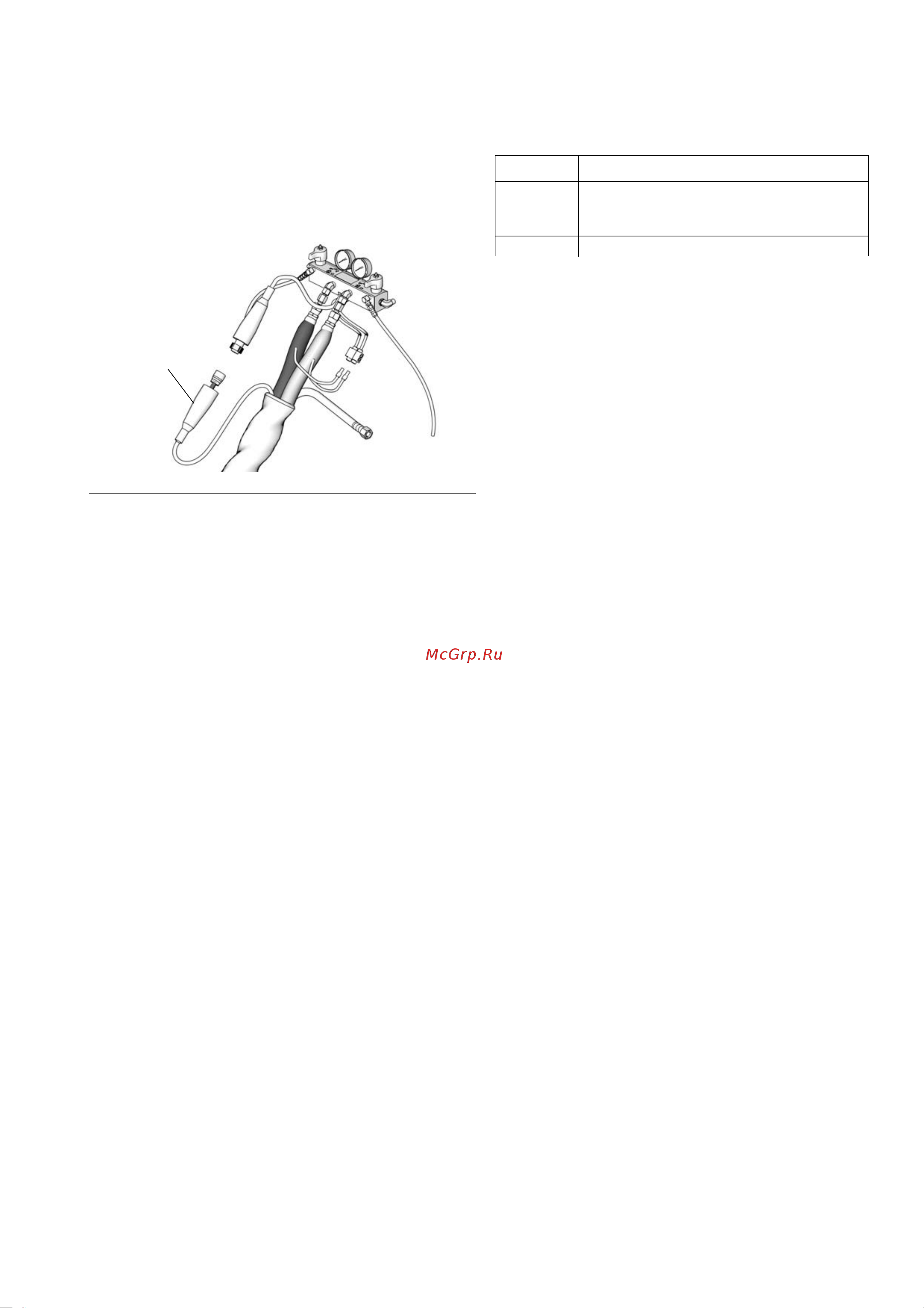

РИС. 72: Отключение кабеля датчика FTS
163
Контакты Результат
1–2 Примерно 35 Ом на 15,2 м (50 футов) шланга,
плюс примерно 10 Ом на датчик температуры
жидкости
1–3 Бесконечно большое показание
