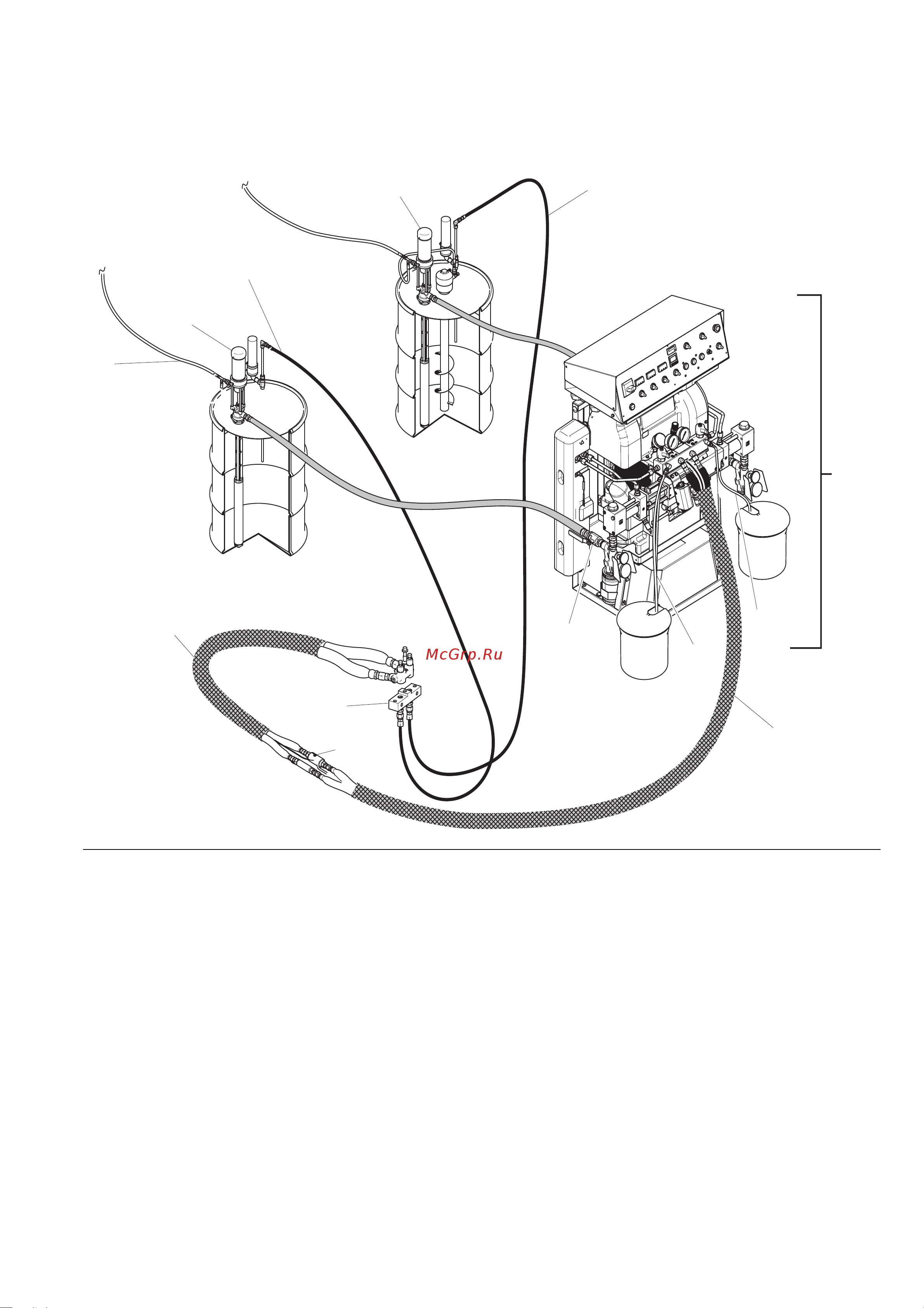

Типовой монтаж
3A5490K 15
* Для наглядности показано в открытом состоянии. Во время эксплуатации его следует обернуть лентой.
. 3:
G
L
F
G
B
D
FTS*
K
L
J
H
WLD
H
A
(B-СМОЛА)
(A-ИЗОЦИАНАТЫ)
.
A Гидравлический дозатор Gusmer
FTS Датчик температуры материала (FTS)
B† Шланг с подогревом
D† Подогреваемый гибкий шланг-поводок
F Впускные отверстия для жидкости A и B
G‡ Питательные насосы А и В
H Линии сброса давления
J Линии подачи воздуха
K Переходник рециркуляции пистолета
L Линии рециркуляции пистолета A и B
† Входит в некоторые комплекты дозирующего
устройства.
‡ Поставляется заказчиком.
.
