Электрические схемы
3A5490K 103

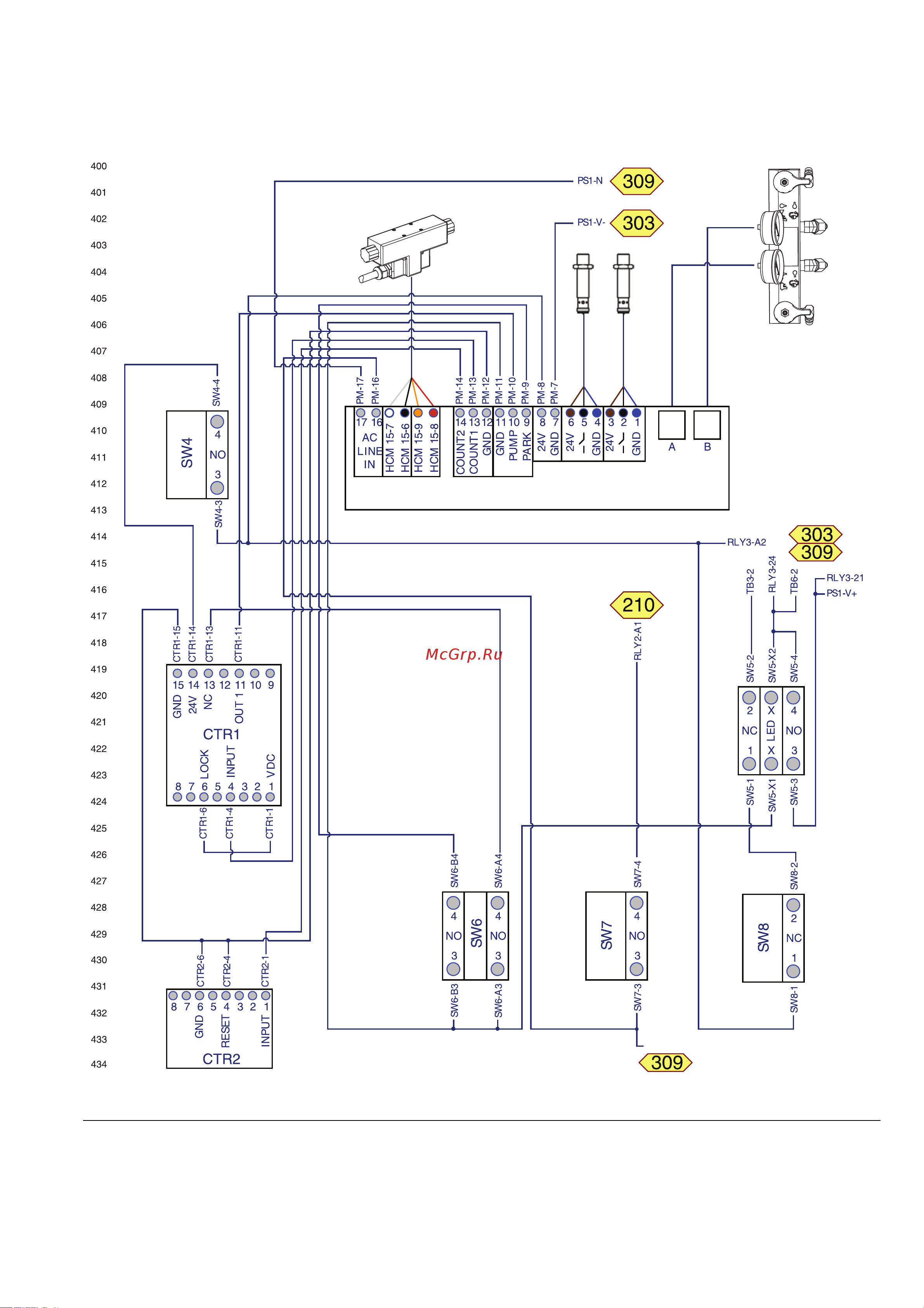

Проводка управления насосом
РИС.83
ti32757b
RLY3-14
Распределительный клапан
Давление
компонентаA
Давление
компонентаB
ПЕРЕКЛЮЧАТЕЛЬ
ОБРАТНОГО ОТСЧЕТА
ОБРАТНЫЙ ОТСЧЕТ
ОТСЧЕТ
ВПЕРЕД
ВЫКЛЮЧАТЕЛЬ
НАСОСА
ПЕРЕКЛЮЧАТЕЛЬ
МОТОРА
АВАРИЙНЫЙ
ОСТАНОВ
КОНТРОЛЬ
ПИТАНИЯ
УСТРОЙСТВО КОНТРОЛЯ ДАВЛЕНИЯ
ДАВЛЕНИЕ
КОМПОНЕНТА
УПРАВЛЕНИЕ
НАПРАВЛЕНИЕМ
ЧИСЛО
ЦИКЛОВ
РЕЖИМ
НАГНЕТАНИЯ
PWR ДИСТ. A
ДИСТ. B
ДИСТ. A
ДИСТ. B
