Подготовка к работе
26 3A5490K
Настройка проводки
трансформатора для шлангов
ПРИМЕЧАНИЕ: Датчик температуры жидкости (FTS)
и подогреваемый гибкий шланг-поводок (D) должны
использоваться вместе со шлангом с подогревом.
Длина шланга, включая гибкий шланг-поводок, должна
составлять не менее 18,3 м (60 футов). Дозаторы GH-2
можно использовать со шлангом длиной не более
310 футов (94,5 м). Дозаторы GH-4 можно использовать
со шлангом длиной не более 410 футов (125,0 м).
1. Убедитесь в том, что питание отключено.
2. Снимите крышку трансформатора. См. Р
ИС.13.
3. Вставьте провод на трансформаторе для шлангов (AC)
в клемму, которая соответствует длине подключенного
шланга. Заводская установка соответствует длине 18,3 м
(60 футов). См. Р
ИС. 14.
ПРИМЕЧАНИЕ: Рядом с клеммами трансформатора указана
соответствующая общая длиной шланга вместе с гибким
шлангом-поводком. Всегда используйте гибкий шланг-поводок
и выбирайте клемму трансформатора, которая соответствует
общей длине шланга. Если используется гибкий шланг-поводок
длиной более 3,0 м (10 футов), то для определения правильной
настройки клеммы округлите общую длину шланга в меньшую
сторону.
4. Установите крышку трансформатора на место.
См. Р
ИС.13.

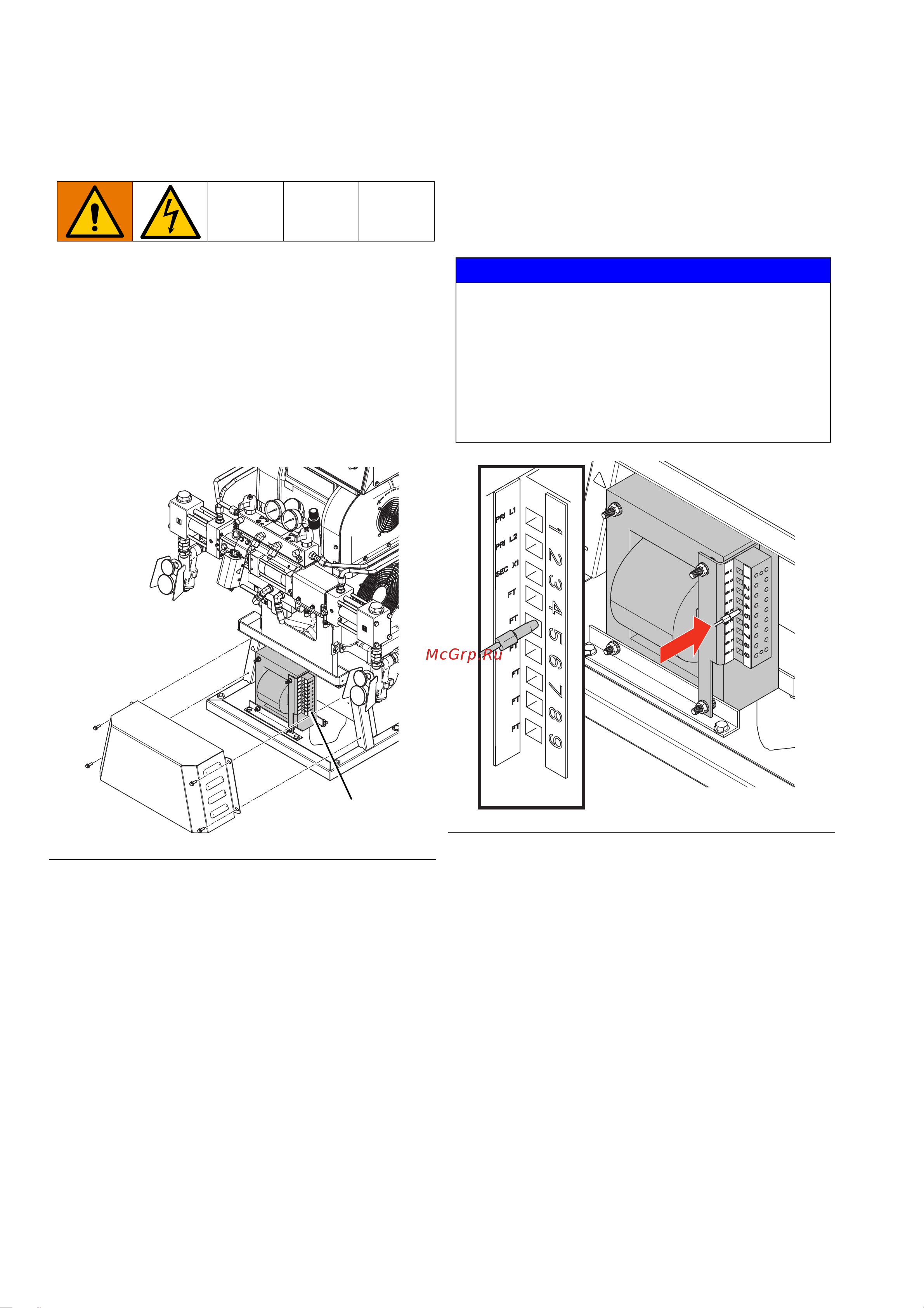

РИС. 13: Крышка трансформатора для шлангов
WLD
AC
ВНИМАНИЕ
Максимальное количество тепла на шланге с обогревом
зависит от входного напряжения на дозирующем устройстве.
По возможности отрегулируйте напряжение генератора в
пределах обозначенного диапазона. Это позволит увеличить
или уменьшить максимальный ток (и количество тепла) на
шланге. Во избежание повреждения дозирующего устройства
и шланга не превышайте максимальное номинальное
напряжение системы. Не допускайте превышение тока
шланга более 50 А.
РИС. 14: Коммутация трансформатора для шлангов
WLD
310
260
210
160
110
60
