![Graco Gusmer GH-2 CSC201 [97/110] График характеристик нагревателей](/img/pdf.png)
Graco Gusmer GH-2 CSC201 [97/110] График характеристик нагревателей
![Graco Gusmer GH-4 APC700 [97/110] График характеристик нагревателей](/views2/1901442/page97/bg61.png)
Таблицы характеристик
3A5490K 97

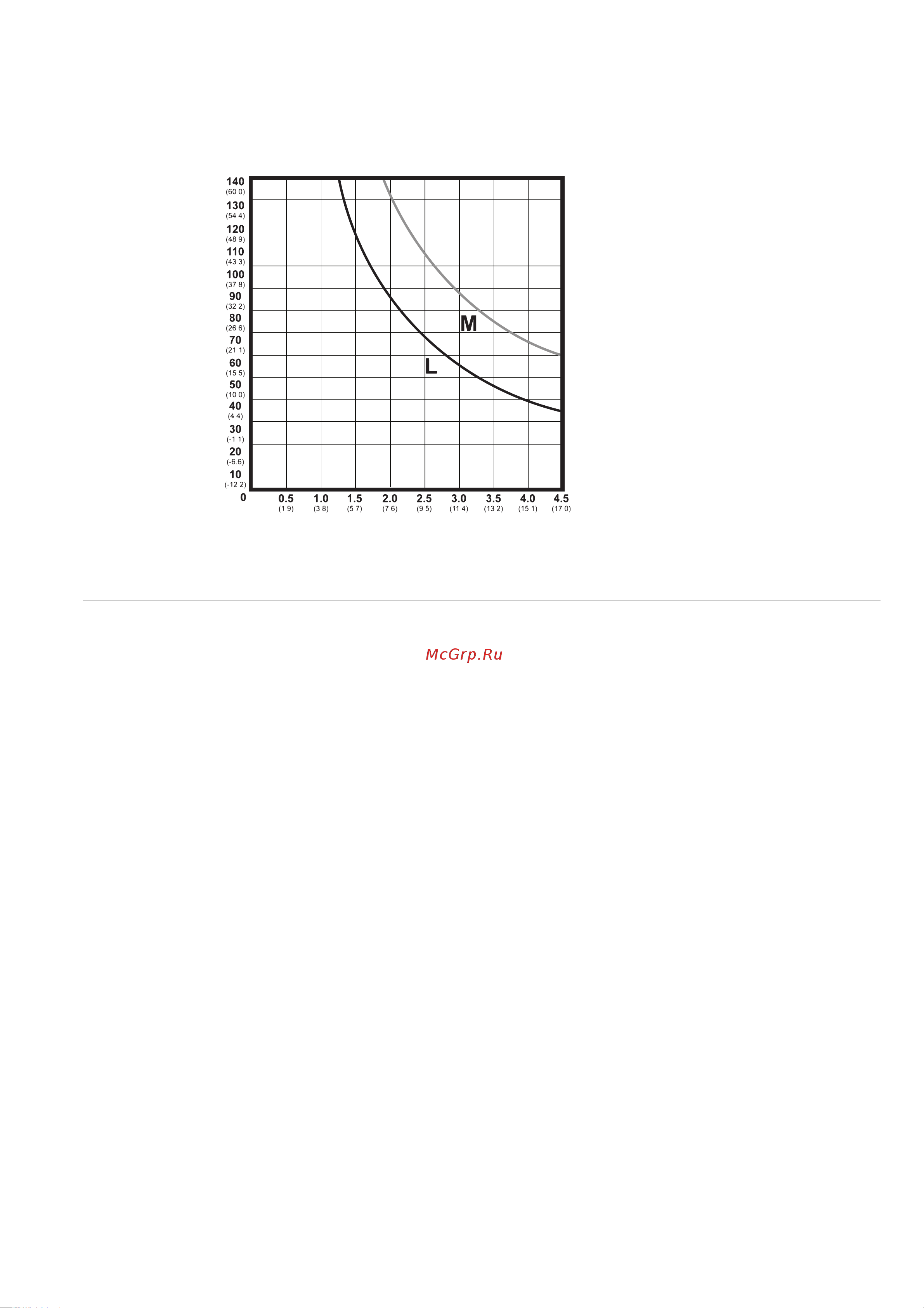

График характеристик нагревателей
РИС. 79: Характеристика нагревателя
Расход в галлонах/мин (л/мин)
Δ T в °F (°C)
ОБОЗНАЧЕНИЯ:
L: 10,2 кВт (только для моделей GH-2)
M: 15,3 кВт (только для моделей GH-4)
