Поиск и устранение неисправностей
3A5490K 51
e. Активируйте каждый бесконтактный датчик (211)
с помощью стержня отвертки и убедитесь, что
каждый электромагнитный клапан в направляющем
распределителе (207) работает так, как указано
вТаблица4: Расположение насоса.
f. Если одна или обе стороны не работают должным
образом, то согласно Таблица 4: Расположение
насоса, сначала проверьте проводку до
распределительного клапана (207) по разделу
Электрические схемы, стр. 98, затем замените
распределительный клапан.

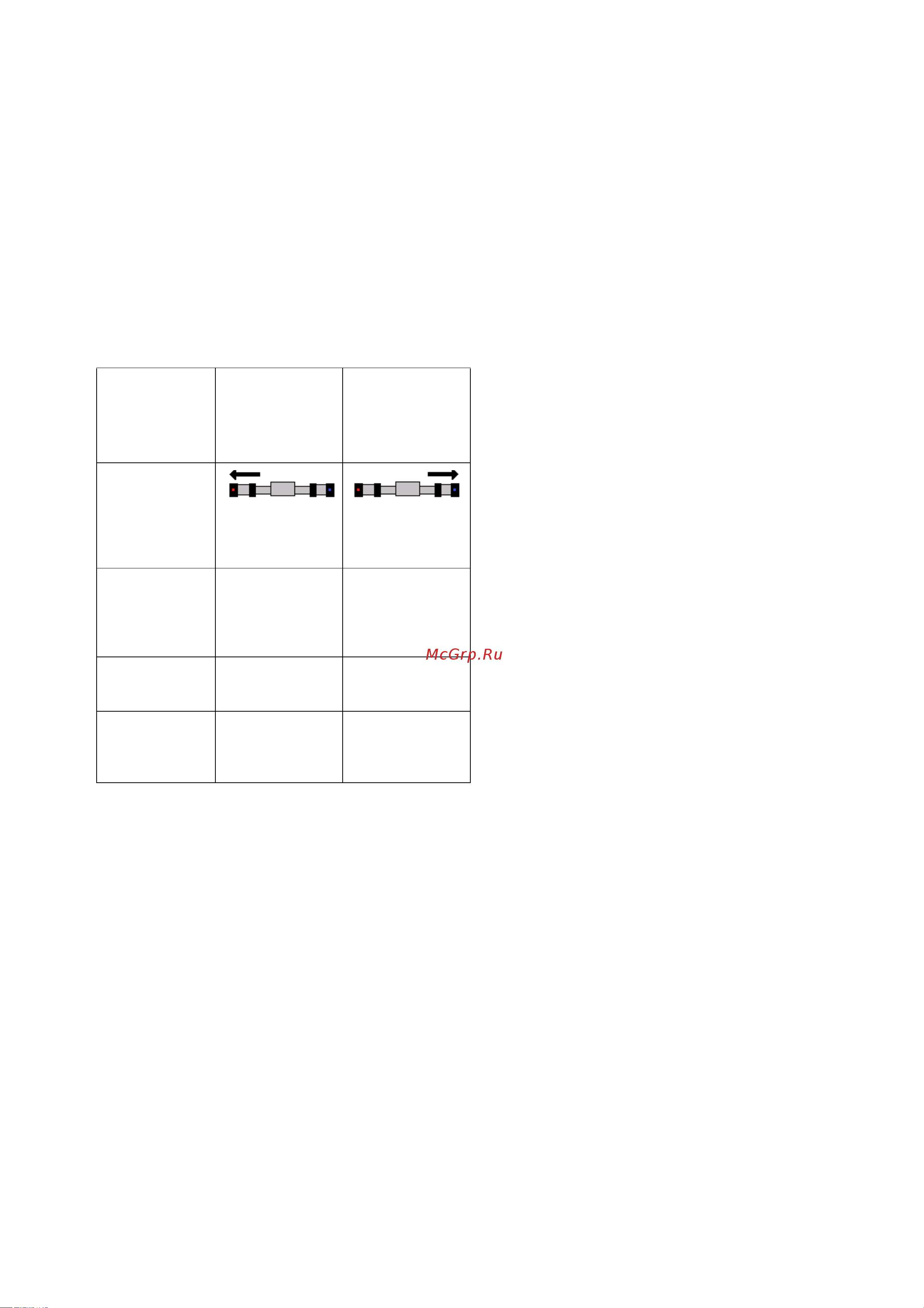

Таблица 4: Расположение насоса
ПРИМЕЧАНИЕ: В целях диагностики можно вручную
переключить направляющий распределитель (207), для чего
необходимо маленькой отверткой нажать кнопку в центре
торцевой крышки любого направляющего распределителя.
Нажатие кнопки в правом концевом колпачке принудит насос
к перемещению вправо. Нажатие кнопки в левом концевом
колпачке принудит насос к перемещению влево.
5. Если ни одна из вышеперечисленных причин отказа
не соответствует действительности, проверьте затяжку
стопорного болта уплотнения поршня (825). Из-за слабой
затяжки поршень начинает соприкасаться с внутренней
поверхностью впускного фланца насоса до того,
как переключающая пластина (319) активирует
бесконтактный датчик (211). Выключите систему
и демонтируйте соответствующий насос (202) для
проведения ремонта.
6. Если при проверке на первом шаге индикаторы
бесконтактных датчиков не загораются, выполните
следующие действия.
a. Проверьте на наличие ослабленных и неисправных
кабелей и соединений бесконтактных датчиков.
Убедитесь, что соединения бесконтактных датчиков
затянуты плотно и не загрязнены изнутри.
b. Поменяйте местами кабели бесконтактных датчиков,
чтобы определить место неисправности — датчик
или кабель. Замените неисправный датчик или
кабель.
7. Замените прозрачную переднюю крышку (170) и затяните
болты (19).
При заданном
направлении
перемещения
поршня
Поршень
перемещается
влево (в
положение
остановки)
Поршень
перемещается
вправо (от
положения
остановки)
Индикатор
направления
насоса (CM)
указывает
направление
движения насоса
Световой
индикатор
на крышке
направляющего
распределителя
Стрелка «влево»
с отметкой «b».
Стрелка «вправо»
с отметкой «а».
Сработавший
бесконтактный
датчик
Правый
бесконтактный
датчик.
Левый
бесконтактный
датчик.
Клеммы под
напряжением в
направляющем
распределителе
Клеммы с красным
и оранжевым
проводами
Клеммы с черным
и белым
проводами
