Отремонтируйте оборудование
3A5490K 61
Замена гидравлической
жидкости и фильтра
ПРИМЕЧАНИЕ: Замените приработочное масло в новой
установке спустя первые 250 часов эксплуатации или в
течение первых 3 месяцев, в зависимости от того, что
наступит раньше.
Таблица 5: Частота замены масла
1. Выполните процедуру Остановка, стр. 39.
2. Выполните Процедура сброса давления, стр. 41.
3. Дождитесь охлаждения гидравлической жидкости.
4. Установите кювету под пробку (16f) сливного отверстия
резервуара для сбора масла.
5. Извлеките заглушку (16f) из сливного отверстия.
6. Уложите тряпку вокруг основания масляного фильтра
(119), чтобы предотвратить расплескивание масла.
Открутите фильтр на 1/4—3/4 оборота, чтобы нарушить
присутствующую в фильтре воздушную пробку.
Подождите пять минут, чтобы позволить маслу
в фильтре стечь обратно в резервуар. Открутите
фильтр полностью и снимите его.
7. Установите на место пробку (16f) сливного отверстия.
8. Замените фильтр (119).
a. Нанесите на уплотнение фильтра слой свежего
смазочного масла.
ПРИМЕЧАНИЕ: Убедитесь в том, что старое сальниковое
уплотнение масляного фильтра не застряло в коллекторе
фильтра.
b. Закрутите фильтр в гнездо и закрепите его еще на
1/4 оборота.
9. Заполните резервуар разрешенной к применению
гидравлической жидкостью. См. Таблица 6:
Рекомендованные гидравлические жидкости
с защитой от износа (AW) (стр.62). Проверьте уровень
масла на щупе (BN).
10. Приступите к эксплуатации.
ПРИМЕЧАНИЕ: После запуска двигателя гидравлический
насос может издавать скрежет, пока не будет залит. Если
этот скрежет продолжается более 30 секунд, выключите
систему управления двигателем.
Температура
окружающей среды Рекомендуемая частота замены
от 0 до 90°F
(от -17 до 32°C)
Через каждые 1000 часов или раз в
12 месяцев (в зависимости от того,
что наступит раньше)
90°F и выше
(32°C и выше)
Через каждые 500 часов или раз в
6 месяцев (в зависимости от того,
что наступит раньше)

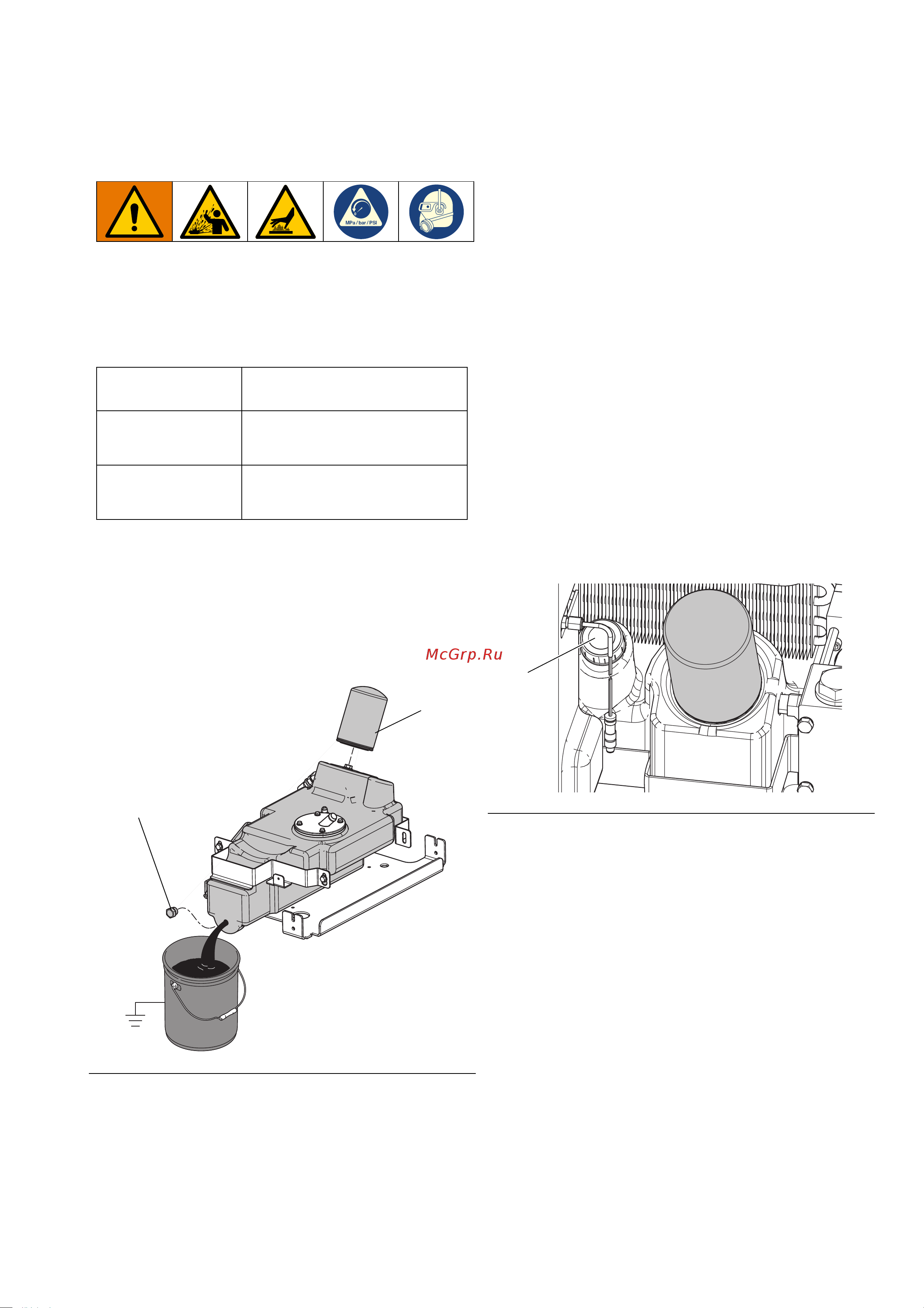

РИС.60
WLD
16f
119
РИС.61
WLD
BN
