Электрические схемы
104 3A5490K

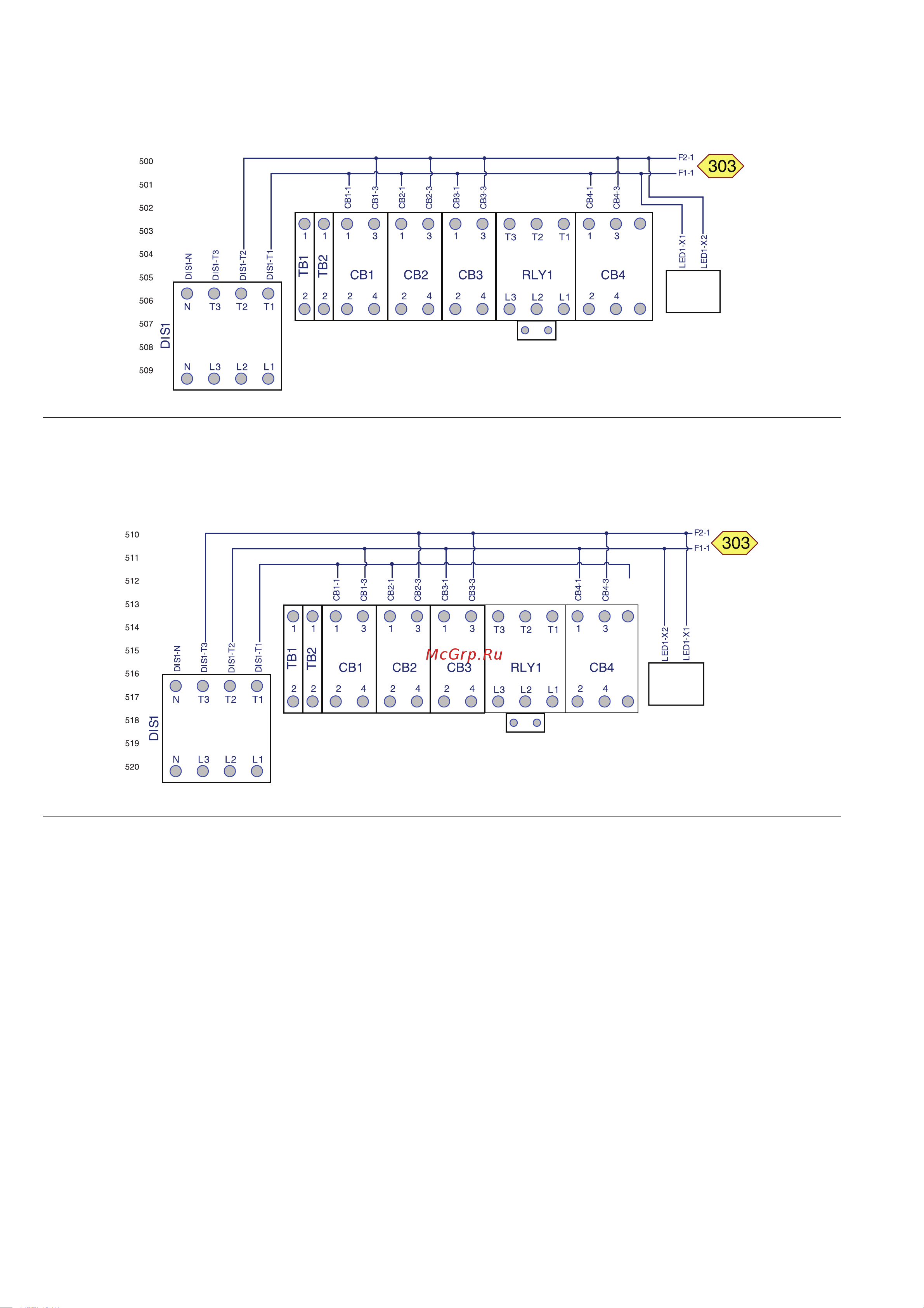

Проводка однофазного питания
ПРИМЕЧАНИЕ: Используется со жгутом проводов 17V465.
Проводка трехфазного (230 В) питания
ПРИМЕЧАНИЕ: Используется со жгутом проводов 17H961 (GH-4 и GH-2 серии B и более поздние).
РИС.84
РИС.85
ti32752b
5
6
ЗЕЛЕНЫЙ
СВЕТОДИОДНЫЙ
ИНДИКАТОР
ОТСЕКАЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
НАГРЕВ A НАГРЕВ B
XFRMR
НАГРЕВ
МОТОР
ti32753b
5
6
CB4-5
ЗЕЛЕНЫЙ
СВЕТОДИОДНЫЙ
ИНДИКАТОР
ОТСЕКАЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
НАГРЕВ A НАГРЕВ B
XFRMR
НАГРЕВ
МОТОР
