Таблицы характеристик
96 3A5490K
Таблицы характеристик
Эти графики могут использоваться для того, чтобы
определить дозирующее устройство, которое будет
максимально эффективно функционировать в сочетании с
определенной смесительной камерой. Значения величин
расхода указаны для материала с вязкостью 60 сП.
График характеристик для пены
ВНИМАНИЕ
Чтобы предотвратить повреждение системы, не применяйте
давление выше линии для используемого размера сопла
пистолета.

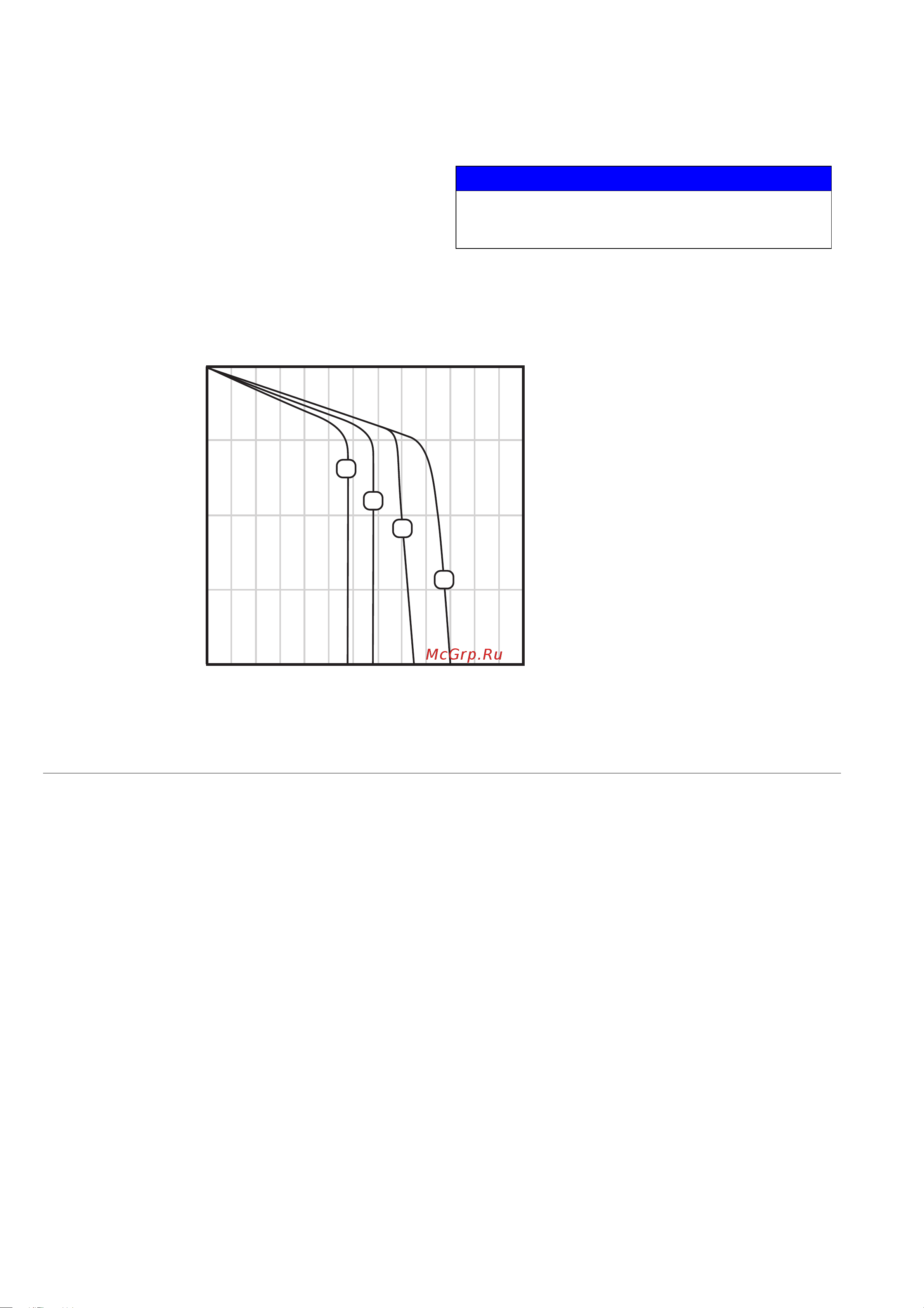

РИС. 78: Характеристики GH-2 и GH-4 для пены
2000
(13,8; 138)
1500
(10,3; 103)
1000
(6,9; 69)
500
(3,4; 34)
015
(6,8)
25
(11,4)
35
(15,9)
5
(2,3)
55
(25,0)
45
(20,5)
A
B
C
D
ti26328a
Расход, фунтов/мин (кг/мин)
Давление в psi(МПа, бар)
ОБОЗНАЧЕНИЯ:
A: GH-2 при 50 Гц
B: GH-2 при 60 Гц
C: GH-4 при 50 Гц
D: GH-4 при 60 Гц
