Идентификация компонентов
18 3A5490K
Панель управления

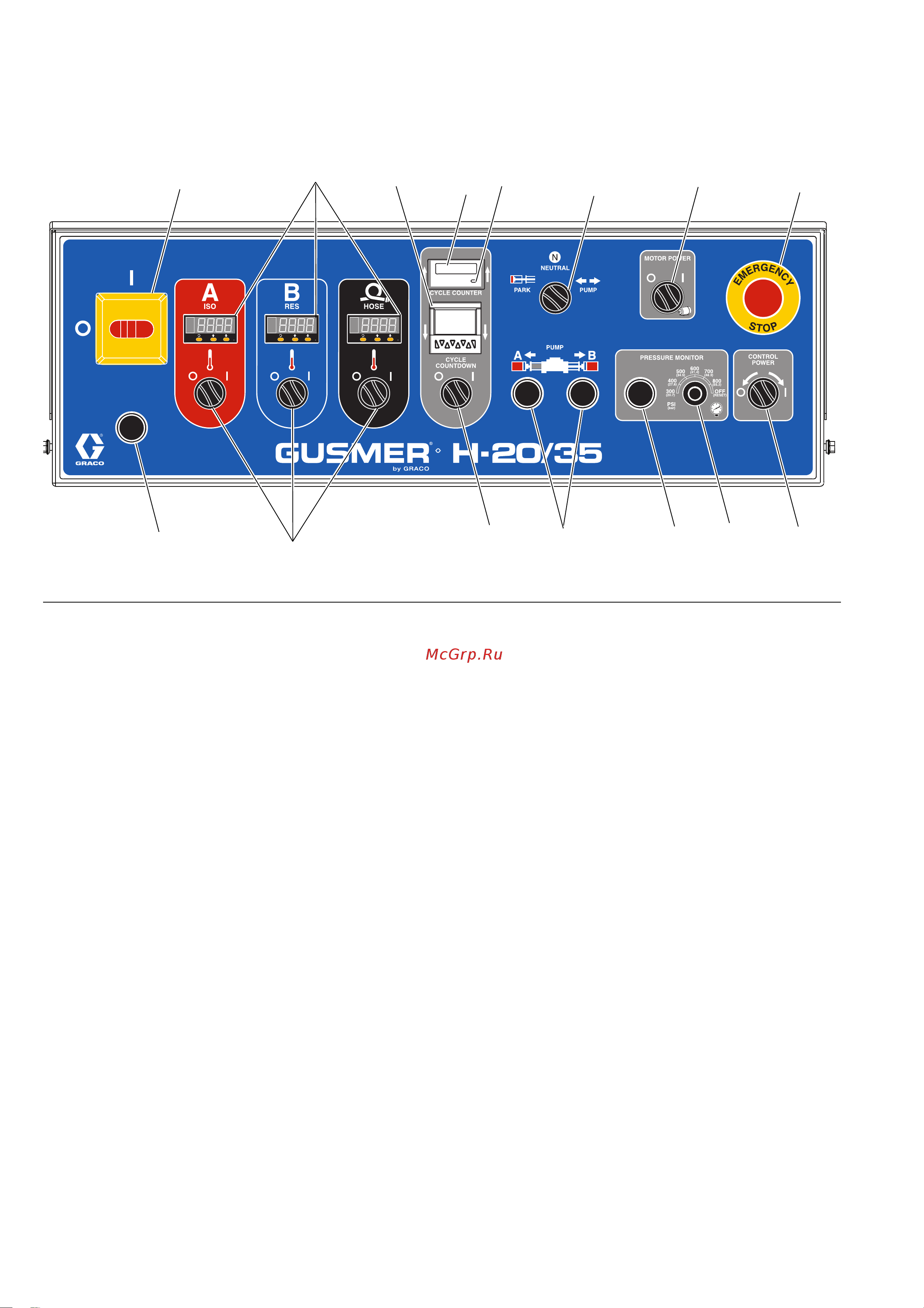

РИС. 5: Панель управления
01
02
F
01
02
F
01
02
F
ti32106a
CE
CA
CC
CD
CL
CN
CG
CF
CR
CB CM
CK
CJ
CH
CP
Поз. Описание
CA Обратный отсчет цикла
CB Выключатель обратного отсчета цикла
(ВКЛЮЧИТЬ/ВЫКЛЮЧИТЬ)
CC Счетчик циклов
CD Кнопка сброса счетчика циклов
CE Главный выключатель питания (ВКЛ/ВЫКЛ)
CF Главный индикатор питания
CG Кнопка аварийного останова
CH Переключатель управления питанием
(СТОП/РАБОТА/СТАРТ)
CJ Ручка контроля давления
CK* Индикатор контроля давления
CL Переключатель управления насосом
(ОСТАНОВКА/НЕЙТРАЛЬ/НАСОС)
CM Индикатор направления насоса
CN Выключатель питания двигателя (ВКЛ/ВЫКЛ)
CP Регуляторы температуры компонента A, B и шланга
CR Выключатели зон нагрева компонента A, B и шланга
(ВКЛ/ВЫКЛ)
* Красный индикатор указывает на неисправность,
белый индикатор – на включение.
